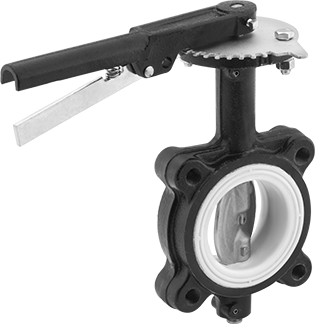

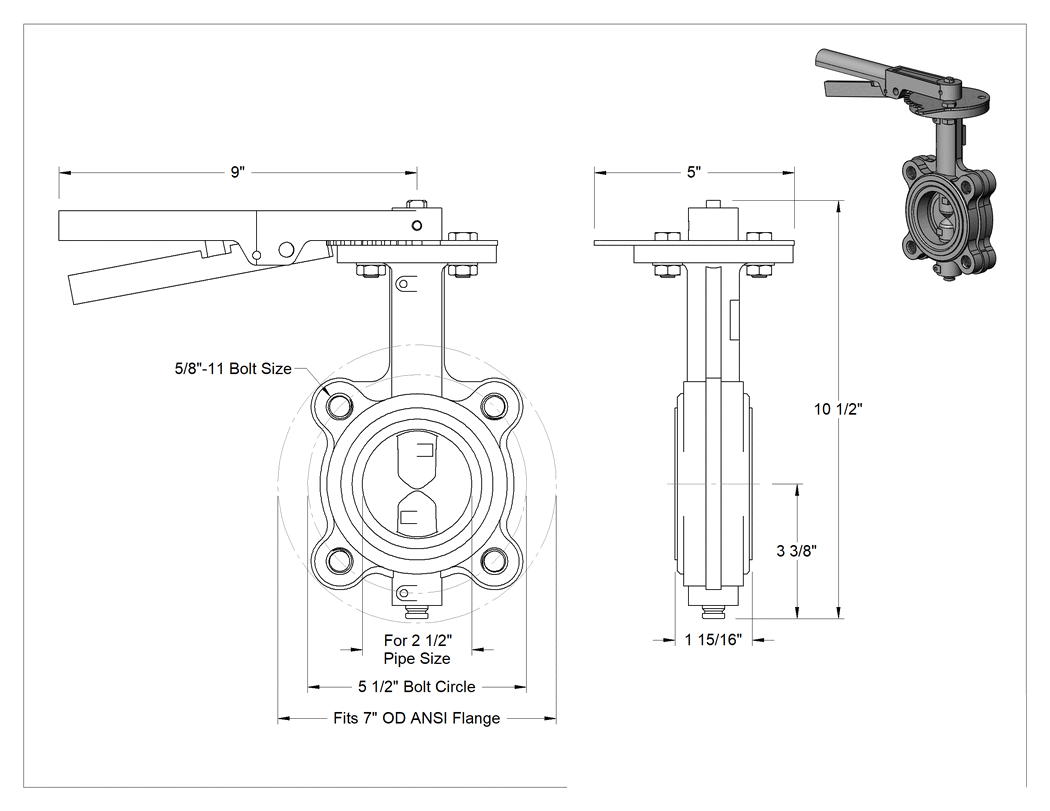

Kimyasallar için Flanşlı Akış Ayar Valfi Kollu Tırnaklı Vana, Dökme Demir Gövde, 2 1/2 Boru Boyutu
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Dökme Demir |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 2 1/263.5 mm |
| Birlikte Kullanım | Su, Yağ, Argon, Helyum, Kripton, Neon, Xenon |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 7"17.78 cm |
| Cıvata Çemberi Çapı | 5 1/2"13.97 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 266 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 150° F10 bar @ 66°C |
| Sıcaklık Aralığı | -12°C ila 66°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Koltuk Malzemesi | PTFE Kaplı Buna-N |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Çalıştırma | Manuel |
| Kimyasal Direnç (Mükemmel) | Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Toplam | |
| Yükseklik | 10 1/2"26.67 cm |
| Uzunluk | 3 3/8"85.7 mm |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Agresif ve korozif çözeltilere dayanabilen oturma yüzeylerine sahip bu valfler, kimyasal işleme uygulamalarında sık kullanılır. Flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için flanşlara cıvata ile bağlanırlar.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları 10 akış ayar konumuna sahiptir. Tutamak, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
