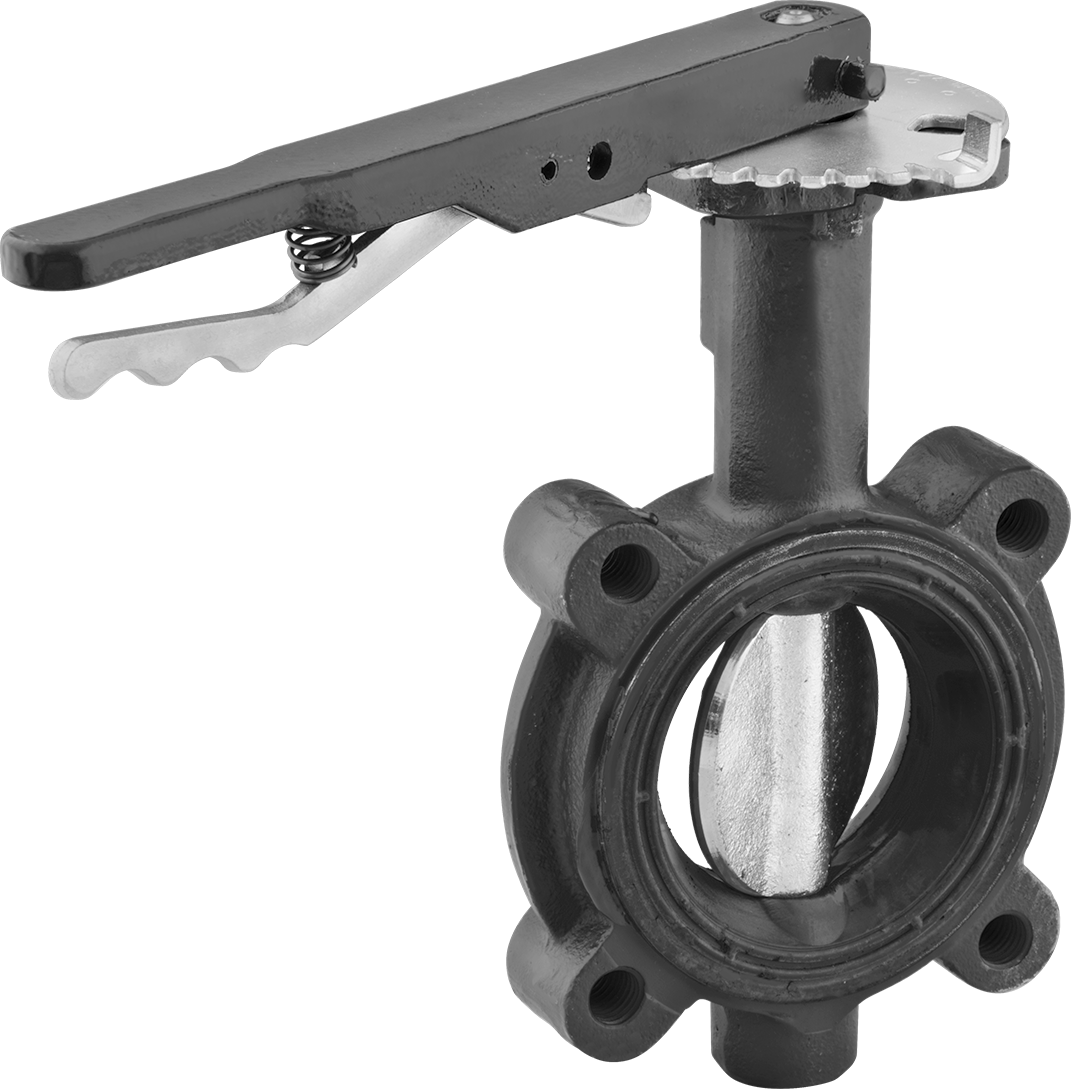

Kimyasallar için Flanşlı Akış Ayar Vanaları
35 varyant (Disk Malzemesi, Kelebek Vana Tipi); ₺116.834 – ₺558.366
Kimyasallar için Flanşlı Akış Ayar Vanaları, agresif ve korozif çözeltilere dayanıklı oturma yüzeyleriyle flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için kullanılır. Bu aile, Disk Malzemesi ve Kelebek Vana Tipi eksenlerinde olmak üzere toplam 35 varyant sunar. Fiyat, seçilen kombinasyona göre ₺116.834 – ₺558.366 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 250.8 mm |
| Birlikte Kullanım | Karbondioksit, Benzin, Sıvı Karbondioksit, Fosforik Asit |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 210° F17 bar @ 99°C |
| Sıcaklık Aralığı | -29°C ila 99°C |
| Uç-Uç Uzunluğu | 1 13/16"46.0 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Koltuk Malzemesi | Floroelastomer |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Benzin, Sıvı Karbondioksit, Fosforik Asit (%50 Konsantrasyon) |
| Orta | Bütan, Deiyonize Su, Etilen Glikol, Gazyağı, Azot, Oksijen, Tuzlu Su, Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, Dizel Yakıt, Etanol, Metanol (Metil Alkol), Metil Etil Keton (MEK), Sülfürik Asit, Hidroklorik Asit (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Toplam | |
| Yükseklik | 9 5/16"23.65 cm |
| Uzunluk | 12 15/16"32.86 cm |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Agresif ve korozif çözeltilere dayanabilen oturma yüzeylerine sahip bu valfler, kimyasal işleme uygulamalarında sık kullanılır. Flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için flanşlara cıvata ile bağlanırlar.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları 10 akış ayar konumuna sahiptir. Tutamak, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
