Toggle Kumandalı Yön Kontrolü Blok Montajlı Hidrolik Valfler

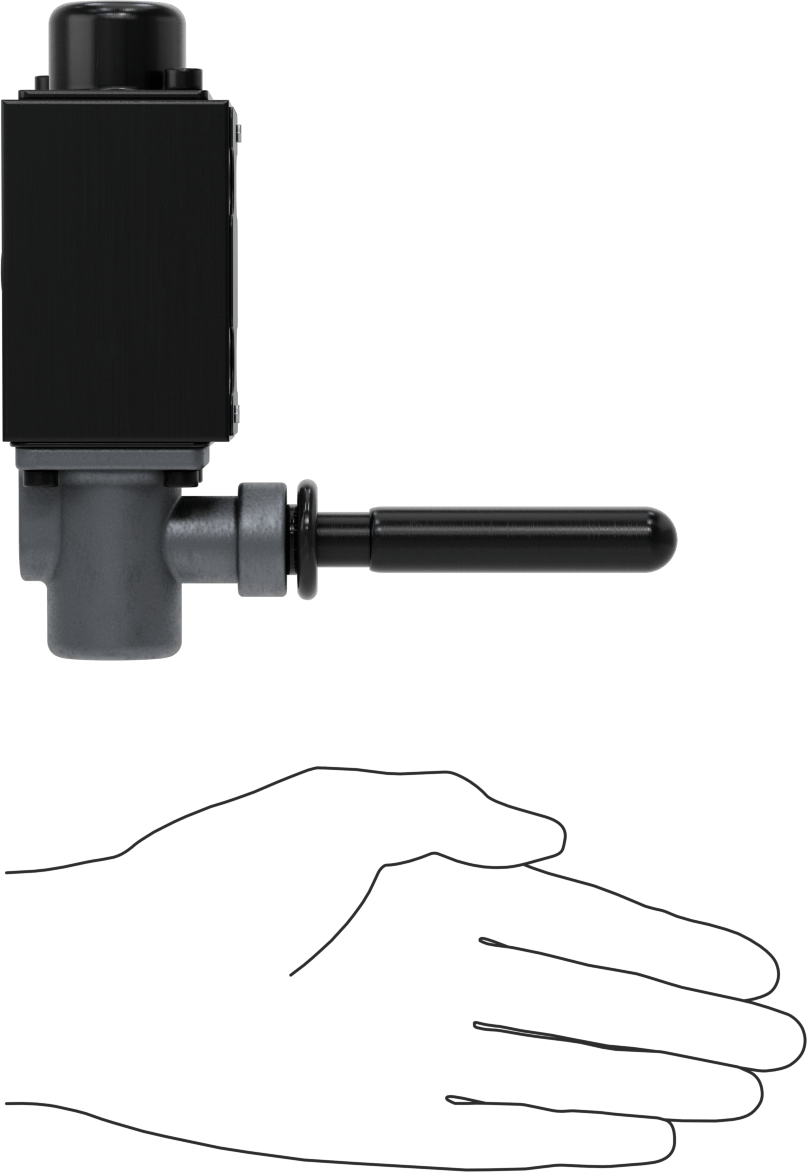

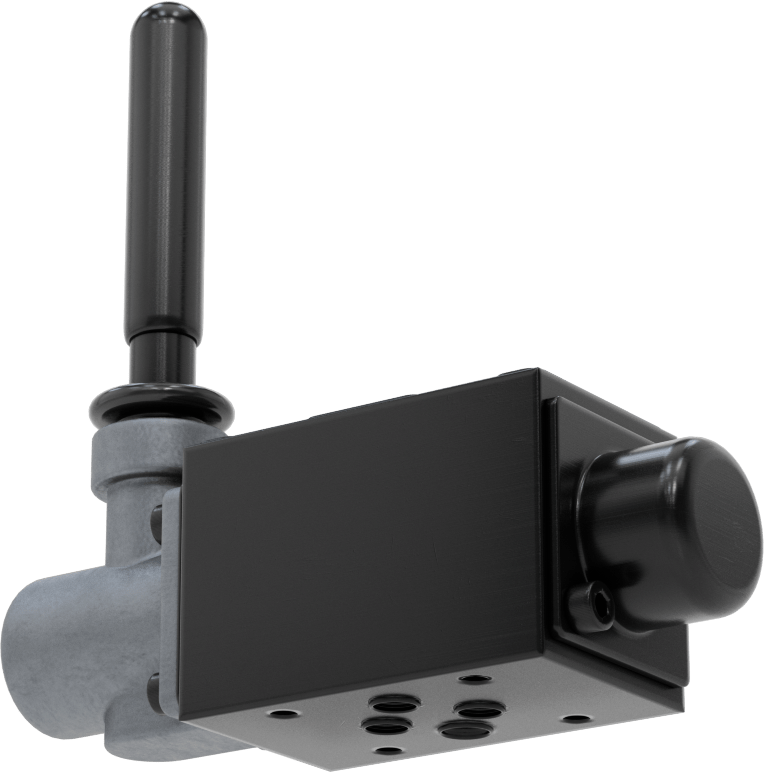

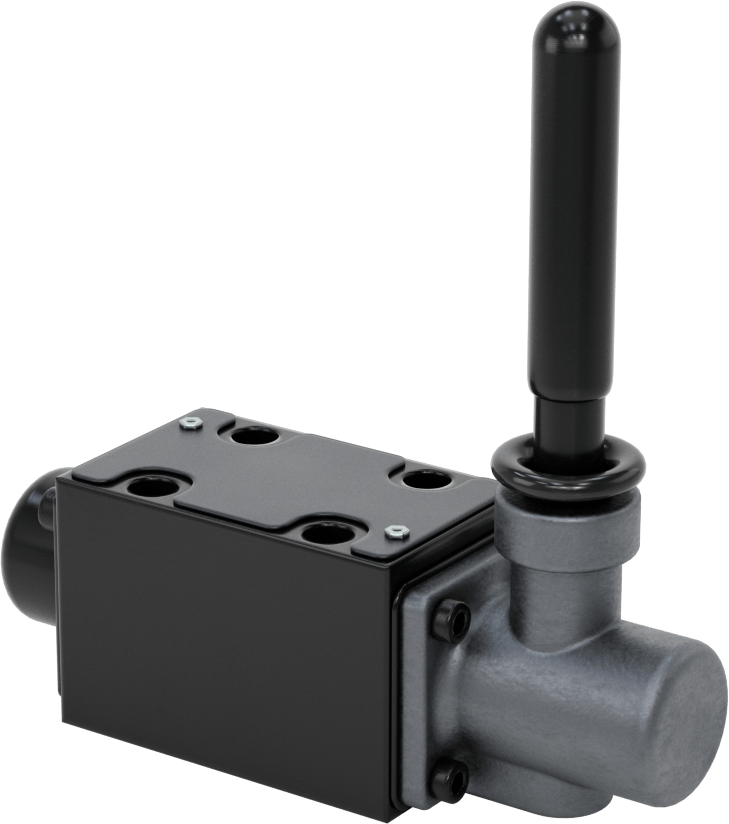

Yön Kontrol Blok Montajlı Hidrolik Valf Toggle ile Çalıştırılan, Kapalıdan Açığa, D03 NFPA Montajı
₺161.206 Adet
MZ-272684
Paket
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Toggle |
| Hidrolik Yön Kontrol Valfi Tipi | Dört yönlü |
| Akış Konum Sayısı | 3 |
| Hidrolik Yön Kontrol Valfi Akış Şeması | 4/3 (Şamandıra) |
| NFPA Montaj Şeması | D03 |
| ISO Standart Boyutu | 3 |
| Varsayılan Konum | P Kapalı, A ve B T'ye Açık |
| Çalıştırma | Manuel |
| Geri Dönüş Tetiklemesi | Yay |
| Basınç Bağlantı Noktası Sayısı | 1 |
| Tank Bağlantı Noktası Sayısı | 1 |
| Çalışma Portu Sayısı | 2 |
| Toplam Bağlantı Noktası Sayısı | 4 |
| Maksimum Akış Hızı | 12 gpm |
| Maksimum Basınç | 5,000 psi345 bar |
| Conta Malzemesi | Buna-N Kauçuk |
| Sap Tipi | Toggle |
| Toplam | |

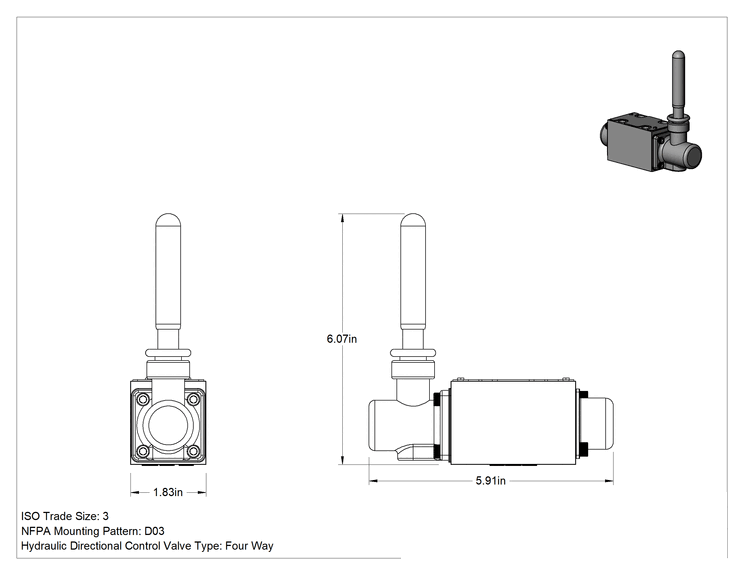

| Uzunluk | 5 7/8"14.92 cm |
| Genişlik | 1 7/8"47.6 mm |
| Yükseklik | 6"15.24 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Tayvan |
| İlgili Ürün | Vidalar |
Açıklama
Kolu kullanarak akışı manuel olarak yönlendirin. Kol bırakıldığında bir yay, vanayı varsayılan konumuna geri getirir. Genellikle çift etkili silindirlerin önünde kullanılır. NFPA vana montaj bloğuna vidalarla sabitleyin (her bileşen ayrı satılır).
NFPA şemalarında P basınç kaynağını, T tankı, A ve B ise çalışma bağlantı noktalarını temsil eder.
