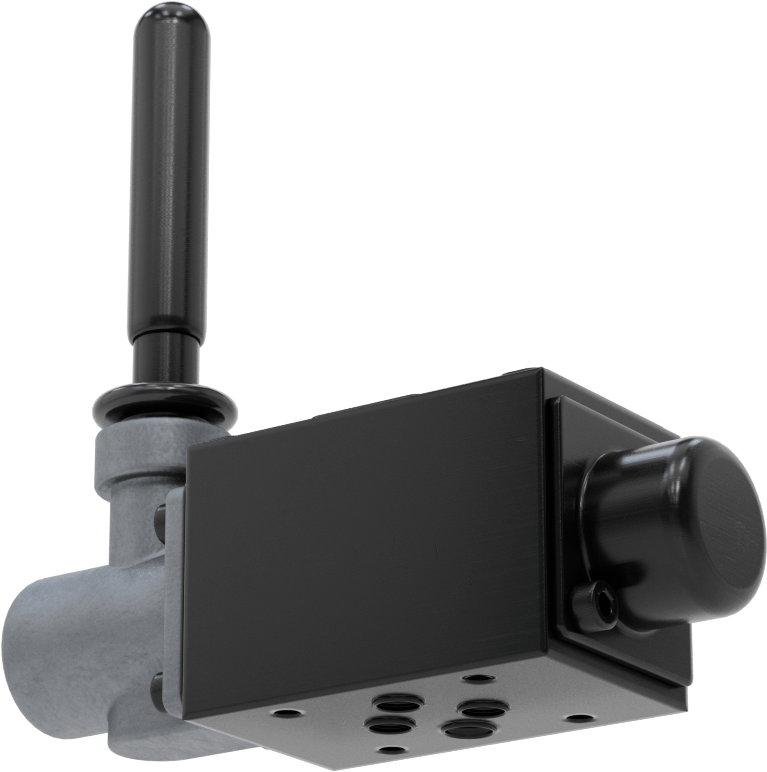

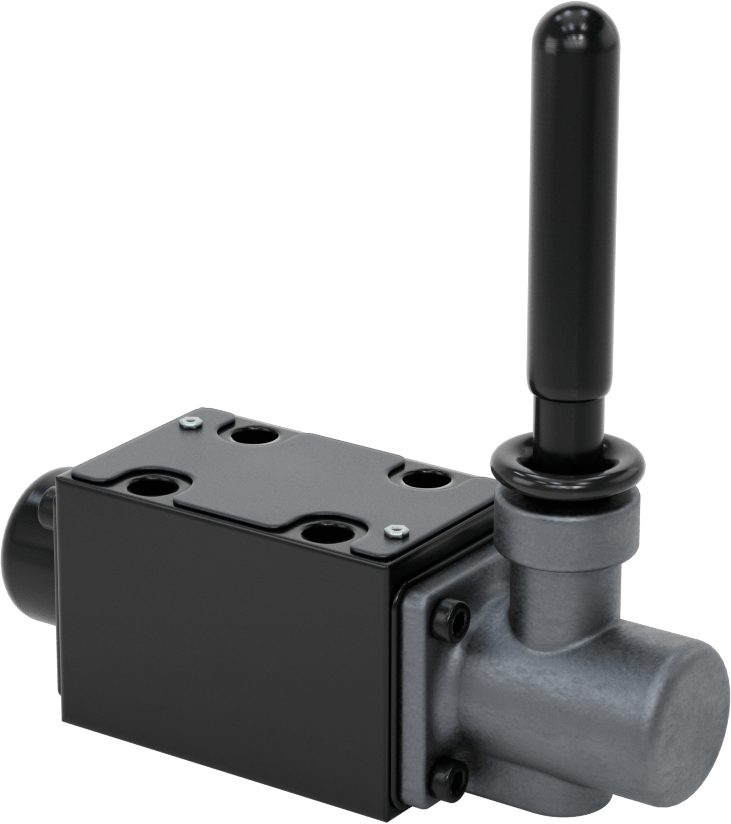

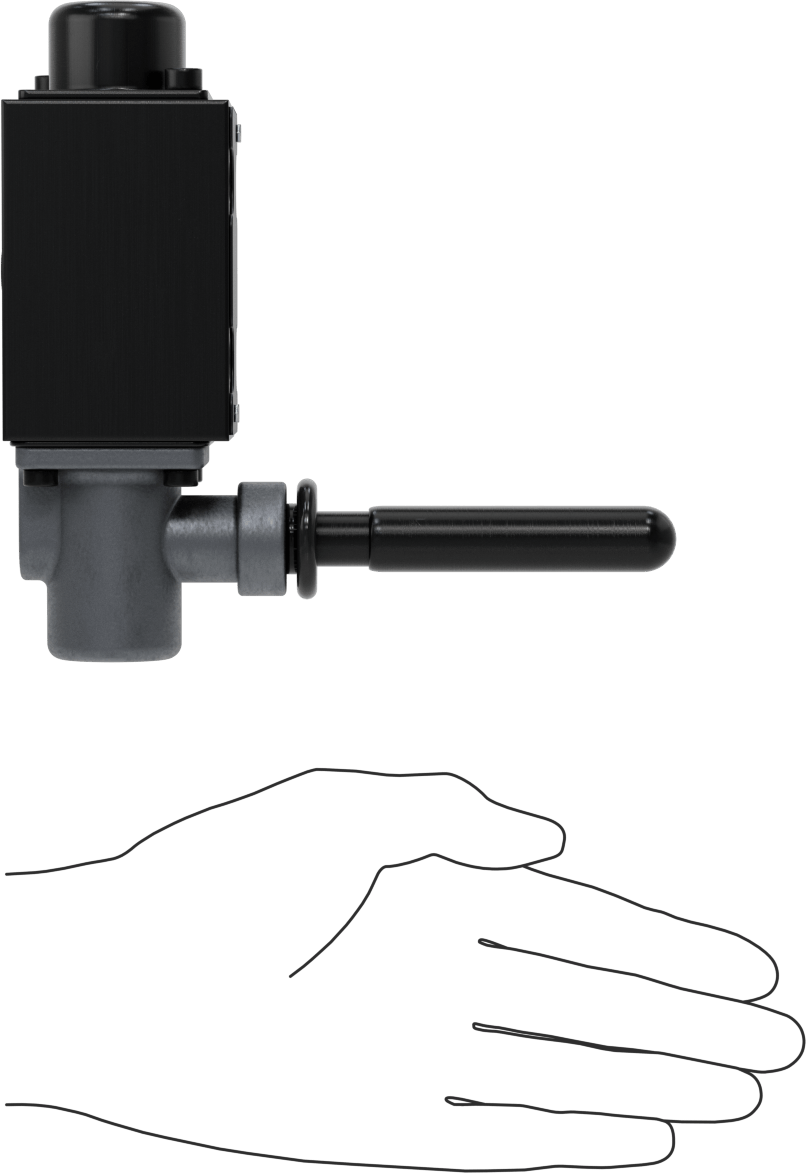

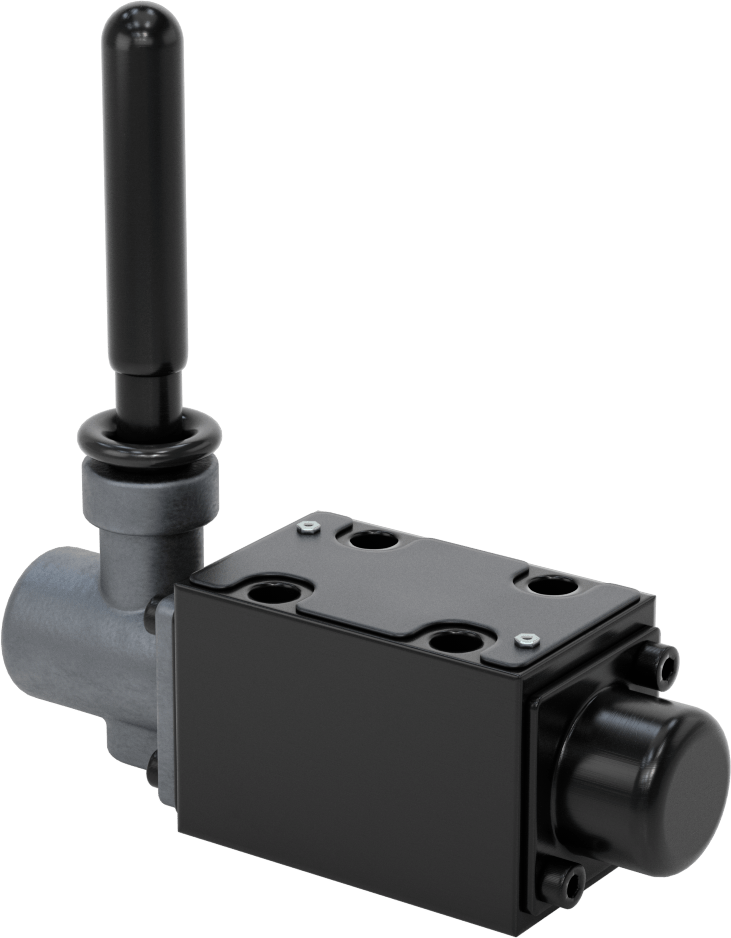

Toggle Kumandalı Yön Kontrolü Blok Montajlı Hidrolik Valfler
7 varyant (Hidrolik Valf Varsayılan Konumu, Hidrolik Yön Kontrol Valfi Akış Şeması); ₺161.206 – ₺274.040
Toggle Kumandalı Yön Kontrolü Blok Montajlı Hidrolik Valfler, kolu manuel olarak çevirerek akışı yönlendirir ve kol bırakıldığında yay yardımıyla varsayılan konumuna döner. Bu aile, Hidrolik Valf Varsayılan Konumu ve Hidrolik Yön Kontrol Valfi Akış Şeması eksenlerinde olmak üzere toplam 7 varyant sunar. Fiyat, seçilen kombinasyona göre ₺161.206 – ₺274.040 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Toggle |
| Hidrolik Yön Kontrol Valfi Tipi | Dört yönlü |
| Akış Konum Sayısı | 3 |
| Hidrolik Yön Kontrol Valfi Akış Şeması | 4/3 (Kapalı Merkez) |
| NFPA Montaj Şeması | D03 |
| ISO Standart Boyutu | 3 |
| Varsayılan Konum | Kapalı |
| Çalıştırma | Manuel |
| Geri Dönüş Tetiklemesi | Yay |
| Basınç Bağlantı Noktası Sayısı | 1 |
| Tank Bağlantı Noktası Sayısı | 1 |
| Çalışma Portu Sayısı | 2 |
| Toplam Bağlantı Noktası Sayısı | 4 |
| Maksimum Akış Hızı | 22 gpm |
| Maksimum Basınç | 5,000 psi345 bar |
| Conta Malzemesi | Buna-N Kauçuk |
| Sap Tipi | Toggle |
| Toplam | |

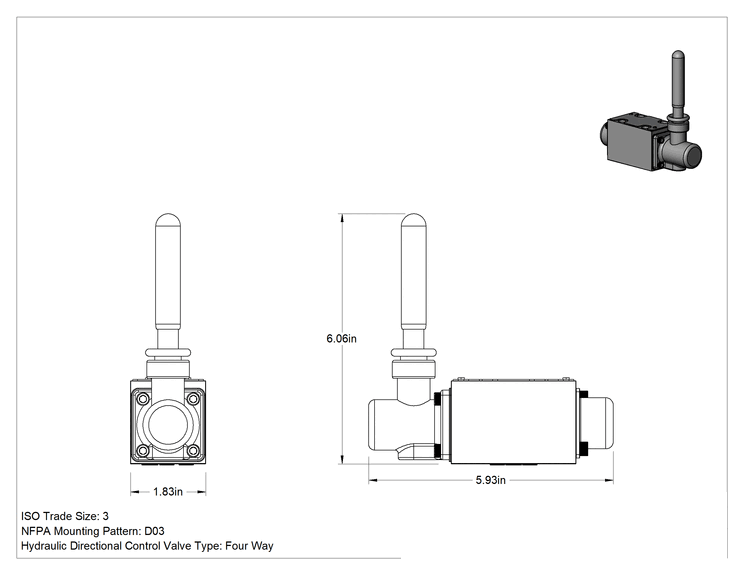

| Uzunluk | 5 7/8"14.92 cm |
| Genişlik | 1 7/8"47.6 mm |
| Yükseklik | 6"15.24 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Tayvan |
| İlgili Ürün | Vidalar |
Açıklama
Kolu kullanarak akışı manuel olarak yönlendirin. Kol bırakıldığında bir yay, vanayı varsayılan konumuna geri getirir. Genellikle çift etkili silindirlerin önünde kullanılır. NFPA vana montaj bloğuna vidalarla sabitleyin (her bileşen ayrı satılır).
NFPA şemalarında P basınç kaynağını, T tankı, A ve B ise çalışma bağlantı noktalarını temsil eder.
