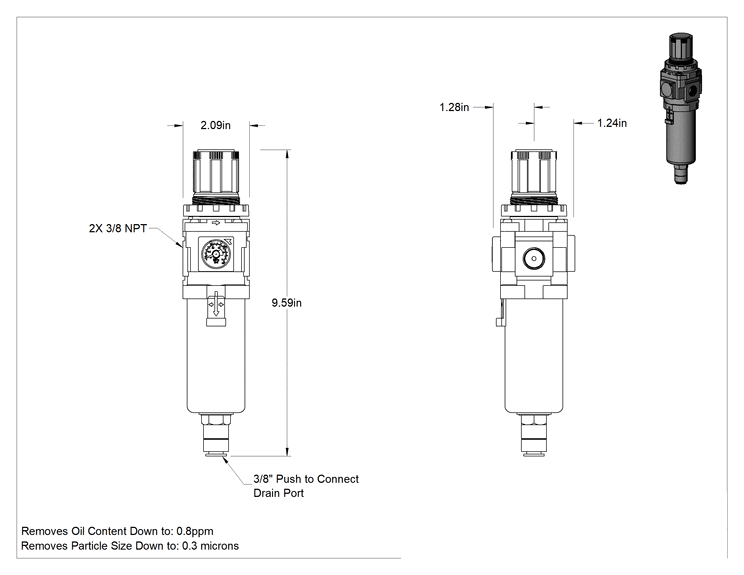

SMC Modüler Basınçlı Hava Filtresi/Regülatörü Yağ Giderme için, Awm30-D Serisi, 3/8 NPT Dişi
Özellikler
| Bileşen | Filtre/Regülatör |
| Sökme İçin | Yağ, Parçacıklar |
| Üretici | SMC |
| Üretici Serisi | AWM30-D |
| Seri Numarası | 30 |
| Yapılandırma | İstiflenmiş |
| Boru Çapı | |
| Giriş | 3/8 |
| Çıkış | 3/8 |
| Giriş | |
| Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış | |
| Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Maksimum Akış Hızı | 10.5 scfm @ 100 psi |
| Basınç Düzenleme Aralığı | 7.25-123 psi |
| Maksimum Basınç | 145 psi10.0 bar |
| Maksimum Sıcaklık | 60°C |
| Parçacık Boyutunu Şu Seviyeye Kadar Temizler | 0.3 mikron |
| Yağ İçeriğini Şu Seviyeye Kadar Temizler | 0.8 ppm |
| Kase | |
| Malzeme | Polikarbonat Plastik |
| Tip | Şeffaf |
| Koruyucu Malzemesi | Polikarbonat Plastik |
| Drenaj Tipi | Otomatik |
| Drenaj Girişi | |
| Bağlantı Tipi | Tak ve Bağlan |
| Boru Çapı | 3/89.52 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Regülatör Stili | Basınç Düşürme |
| Çıkış Basıncı Ayarlanabilirliği | Ayarlanabilir |
| Basınç Ayarı | Düğme |
| Ölçü Dahil | Evet |
| Ölçek | MPa, psi |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Genişlik | 2 1/16"52.4 mm |
| Yükseklik | 9 5/8"24.45 cm |
| Düzeltme Hassasiyeti | ±3 psi |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Yedek Filtre Elemanları |
| Yedek Filtre Hazneleri | |
| Montaj Braketleri | |
| Marangoz Kelepçeleri | |
| Kurcalamaya Dayanıklı, Asma Kilitlenebilir Kapaklar |
Açıklama
Üstten alta birleştirilmiş bir filtre ve regülatörden oluşan bu üniteler, yağ damlacıklarını giderir ve basınçlı havayı istediğiniz basınca ayarlar. Boru boyutları biraz farklı olsa bile, birleştirme kelepçeleriyle (ayrı satılır) aynı serideki diğer SMC ünitelerine bağlanabilirler, böylece hava hazırlama sisteminizi özelleştirebilirsiniz. Regülatör tahliye özelliğine sahiptir, bu nedenle akış aşağı basıncı ayarlanan basıncı aştığında tahliye yapar. Tıkanmayı önlemek için, bunları hava hattınıza partikül giderme filtrelerinden sonra takın. Hava kalitesi ihtiyaçlarınızı karşılayan en kaba (en yüksek mikron) filtrelemeyi seçerek filtre ömrünü uzatın. Bakım sırasında kazara çalışmayı önlemek ve OSHA kilitleme/etiketleme yönetmeliklerine uymak için bir güvenlik kilitleme vanası ekleyin.
Montaj braketleri (ayrı satılır), filtreyi/regülatörü bir duvara veya ekipmana takmanıza olanak tanır.
Bağlantı kelepçeleri (ayrı satılır), bileşenler arasında kompakt, hava geçirmez bağlantılar oluşturur. Bu kelepçeler, bu filtreleri/regülatörleri duvara veya ekipmana sabitlemek için montaj braketleriyle birlikte gelir.
Kurcalamaya dayanıklı, asma kilitlenebilir kapaklar (ayrı satılır), yetkisiz basınç değişikliklerini önlemek için regülatör düğmesinin üzerine takılır.
