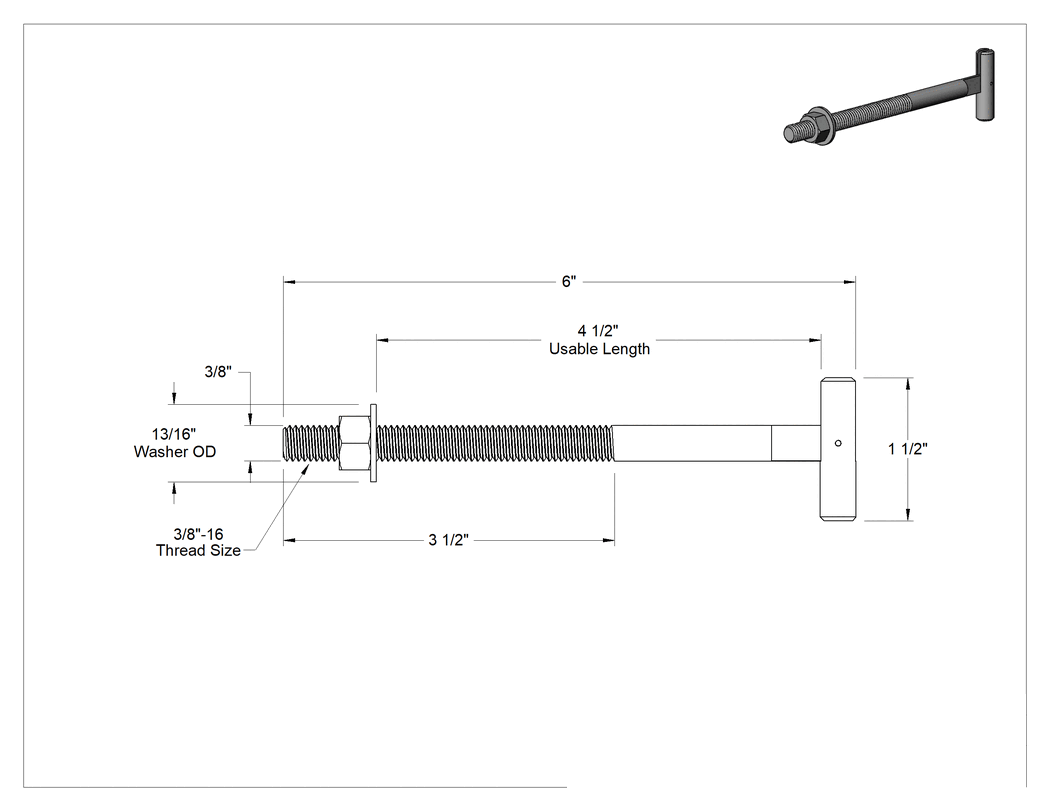

İçi Boş Blok ve Tuğla için Kelebek Dübel, Saplama Tipi 3/8" (9.52 mm) Çap, 6 inç (15.24 cm) Uzunluk
Özellikler
| Ankraj Tipi | Toggle |
| Bağlantı Donanımı | Saplama |
| Çap | 3/8"9.52 mm |

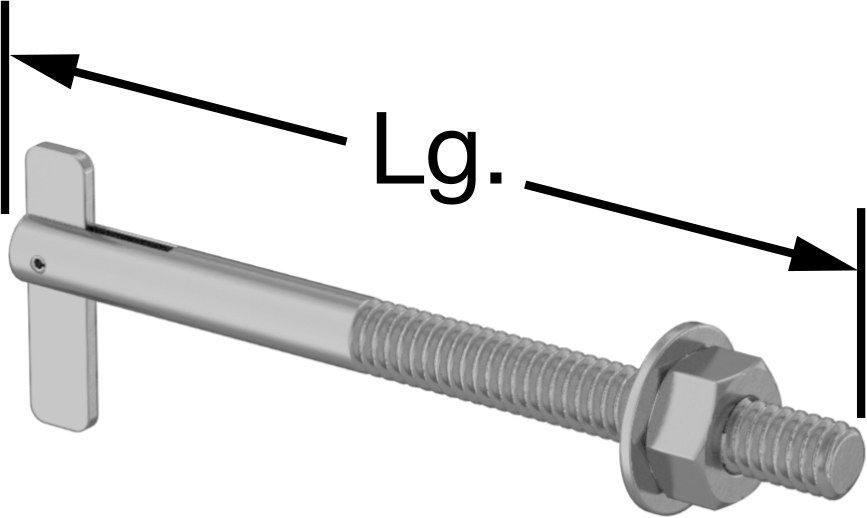

| Uzunluk | 6"15.24 cm |
| Kullanılabilir Uzunluk | 4 1/2"11.43 cm |
| Dişler | |
| Boyut | 3/8"-169.52 mm |
| Uzunluk | 3 1/2"88.9 mm |
| Tip | UNC |
| Kanat Açıklığı | 1 1/2"38.1 mm |
| Matkap Ucu Boyutu | 3/8"9.52 mm |
| Maksimum Mukavemet | |
| Çekme | 1,800 lbf |
| Kesme | 3,000 lbf |
| Test Edilen Koşullar | 1.500 psi Beton |
| Matkap Ucu Ondalık Boyut Eşdeğeri | 0.375"9.52 mm |
| Yüzey İşlemi | Çinko Sarı-Kromat Kaplama |
| Kullanım Yeri | İçi boş bloklar, İçi Boş Tuğlalar |
| İçerir | Altıköşe Somun, Pul |
| Malzeme | Çelik |
| Performans | Çıkarılabilir, Yeniden Kullanılabilir |
| Vida Boyutu | 3/8"9.52 mm |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ Yönlü |
| Diş Uyumu | Birleşik Standart Sınıf 2A |
| Diş Aralığı | Kaba |
| Pul Dış Çapı | 0.813"20.7 mm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kül blokları ve içi boş çekirdekli paneller gibi içi boş duvar ve tavanlarda güvenli dişli saplama bağlantıları oluşturun. Bu ankrajlar, içi boş blok ve tuğla için sunduğumuz ankrajlar arasında en yüksek kesme mukavemetine sahiptir ve ABD'de üretilmiştir. Kelebek çubukları, sağlam bir tutuş için içi boş boşlukların içinde dönmektedir. Hepsi kelebek cıvata ankrajlarına benzer, ancak daha küçük bir delik gerektirir, böylece blok veya tuğlanızda kocaman bir delik kalmaz.
Montaj için, rondelayı ankrajın üzerine yerleştirin ve somunu vidalayın. Ardından, ankrajı bileşeninizden geçirerek delinmiş deliğe itin ve çubuğu 180° çevirin; yerçekimi sayesinde mafsal yerine oturur. Somunu sıkarak sabitleyin. Somunu gevşeterek bileşeninizi çıkarabilirsiniz. Çubuğu 180° geri çevirerek mandalı katlayın ve ankrajı çıkarın.
