Yüksek Profilli Woodruff Pimleri

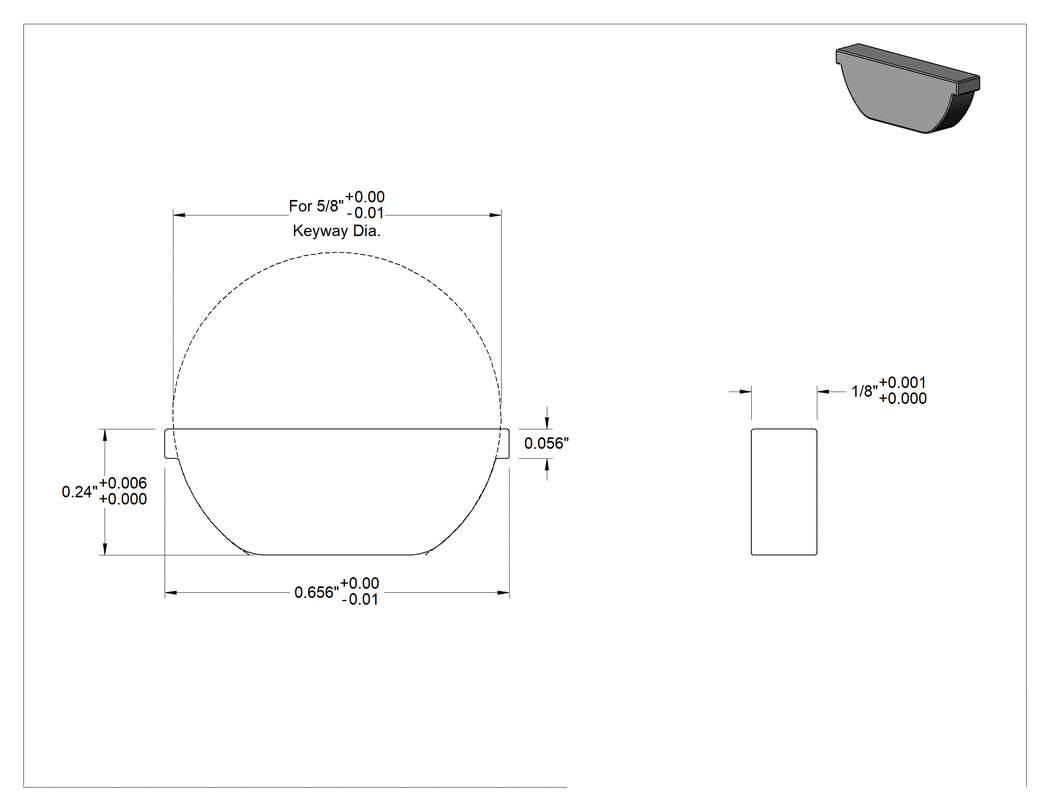

Yüksek Profilli Woodruff Kamaları, 1018-1045 Karbon Çelik, Anahtar Numarası 5 1/8" (3.17 mm) Genişlik
₺684 5'li paket
MZ-554976
5'li paket
Özellikler
| Malzeme | 1018-1045 Karbonlu Çelik |
| Woodruff Kama Numarası | 5 |
| Genişlik | 1/8"3.17 mm |
| Yükseklik | 0.24"6.10 mm |
| Kanal Çapı | 5/8"15.9 mm |
| Uzunluk | 0.656"16.7 mm |
| Tolerans | |
| Yükseklik | 0.000" ila 0.006"0.00 mm / 0.15 mm |
| Genişlik | 0.000" ila 0.001"0.00 mm / 0.03 mm |
| Uzunluk | -0.010" ila 0.000"0.25 mm / 0.00 mm |
| Kama Kanalı çapı | -0.010" ila 0.000"0.25 mm / 0.00 mm |
| Ayak Yüksekliği | 0.056"1.42 mm |
| Anahtar Tipi | Woodruff |
| Minimum Sertlik | Derecelendirilmemiştir |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Ayaklar, bu çivilerin çivi yuvasında sallanmasını önleyerek dişlilerin ve diğer bileşenlerin montajını kolaylaştırır. Woodruff çivileri, standart açık çivi yuvasının aşırı gerilime neden olacağı mil omuzlarının yakınında iyi sonuç verir. Ayrıca konik şaftlarda da sıklıkla kullanılırlar. Genellikle standart makine kamalarından daha kısa oldukları için, hafif hizmet uygulamalarında en iyi sonucu verirler. Anahtarlar çelikten yapılmıştır. Hi-pro anahtarlar olarak da bilinir.
