Destek Rayı Mili için Montajlı Lineer Burçlu Yataklar

Montajlı Manşonlu Lineer Rulman 1" (25.4 mm) Çaplı Destek Rayı Şaftları için, Sabit Hizalama

Montajlı Manşonlu Lineer Rulman, 1" Çaplı Destek Rayı Şaftları için, Sabit Hizalama

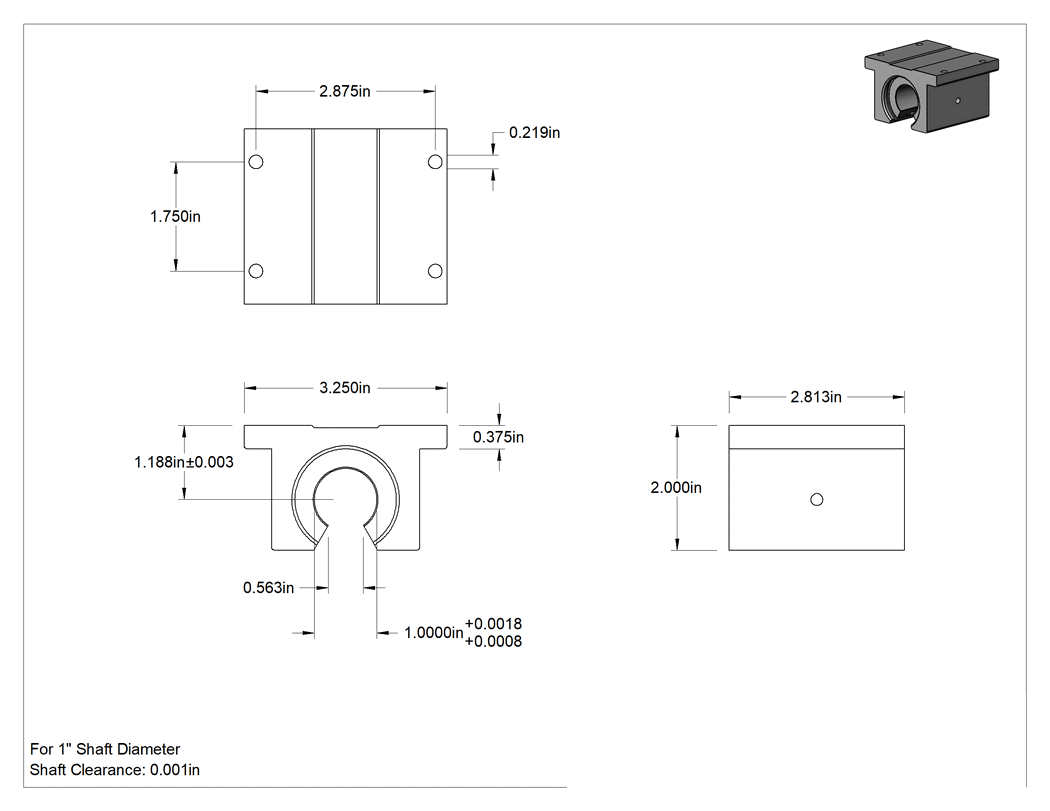

Teknik Çizim

Özellikler

Hizalama Stili	Sabit
Malzeme
Yatak	Seramik Kaplı 6061 Alüminyum
Astar	PTFE
Gövde	Eloksallı 6061 Alüminyum
Mil Çapı İçin	1"25.4 mm
Mil Boşluğu	0.001"0.03 mm
Toplam
Uzunluk	2 13/16"71.4 mm
Genişlik	3 1/4"82.5 mm
Yükseklik	2"50.8 mm
Merkez yüksekliği	1 3/16"30.2 mm
Merkez yüksekliği toleransı	-0.003" ila 0.003"0.08 mm / 0.08 mm
Genişlik	9/16"14.3 mm
Uç Contalı	Hayır
Hızda Dinamik Doğrusal Yük Kapasitesi	500 lb. @ 100 fpm
Statik Yük Kapasitesi	11,000 lb.4990 kg
Sıcaklık
Minimum	-240°C
Maksimum	191°C
Mil için
Malzeme	Alüminyum, Paslanmaz Çelik, Çelik
Pürüzsüzlük	8 μm ila 16 μm
Montaj Delikleri
Adet	4
Çap	7/32"5.56 mm
Merkezden Merkeze Uzunluk	1 3/4"44.4 mm
Merkezden Merkeze Genişlik	2 7/8"73.0 mm
Taban Kalınlığı	3/8"9.52 mm
Rulman Tipi	Düz
Minimum Mil Sertliği için
Çelik	Rockwell B25
Paslanmaz Çelik	Rockwell B25
Mil Tipi için	Destek Raylı Yuvarlak
Gövde Rengi	Siyah
Gövde Tipi	Taban Montajı
İç Çap	1.000"25.4 mm
İç Çap Toleransı	0.0008" ila 0.0018"0.02 mm / 0.05 mm
Değiştirilebilir Ek Yatak	Hayır
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli Değil
Maks.
PV	20,000
P	5,000 psi345 bar
V	400 sfpm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Neredeyse bakım gerektirmeyen bu rulmanlar, ek yağlama gerektirmeyen kaygan, kimyasallara dayanıklı astarlara sahiptir. Maksimum sertlik gerektiren uygulamalar için bunları bir destek rayı şaftına monte edin.

Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.

0.001" Mil Boşluğu—0.001" mil boşluğuna sahip rulmanlar, 0.0005" mil boşluğuna sahip rulmanlara göre milinizde sıkışmaya daha az meyillidir.
