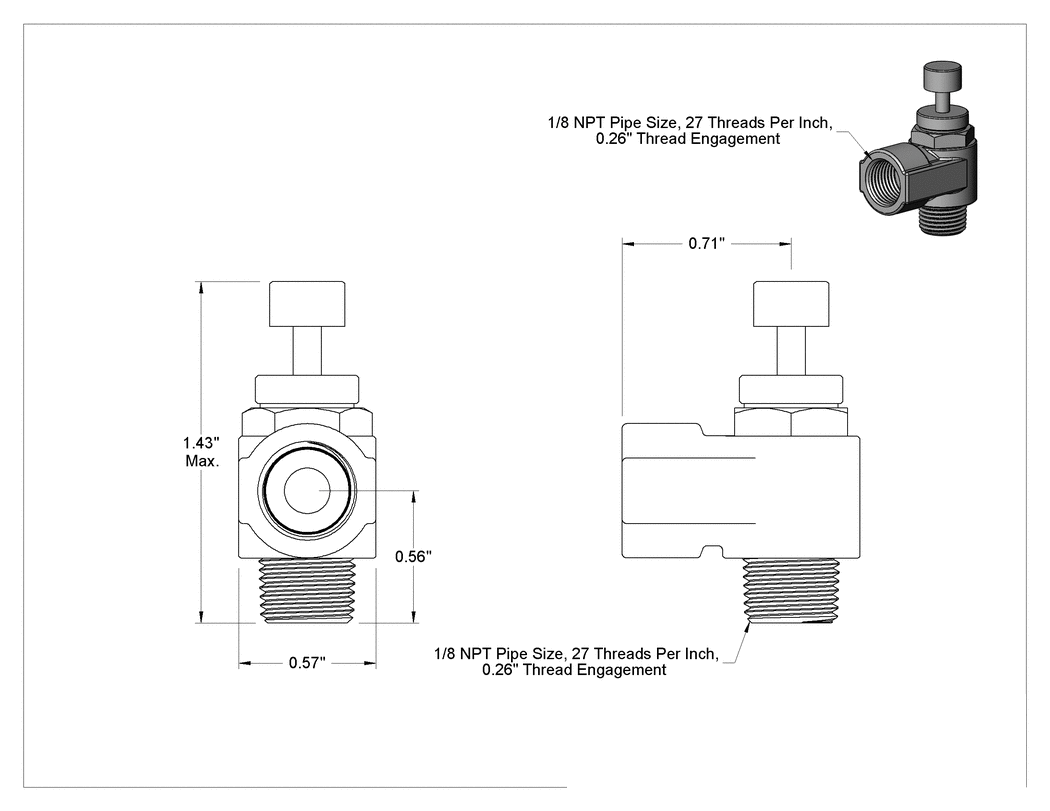

Dirsek Hava Akış Kontrol Vanası Çinko Gövde, 1/8 NPT Dişi Girişi x 1/8 NPT Erkek Çıkışı
Özellikler
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Gövde Malzemesi | Çinko Alaşımı |
| Akış Katsayısı (Cv) | 0.39 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 9.2 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 0°C ila 60°C |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Çinko Alaşımı |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1 3/8"34.9 mm |
| Genişlik | 9/16"14.3 mm |
| Yükseklik | 1 7/16"36.5 mm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
Açıklama
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Meter In — Meter in vanaları, silindire giren akışı kontrol eder.
