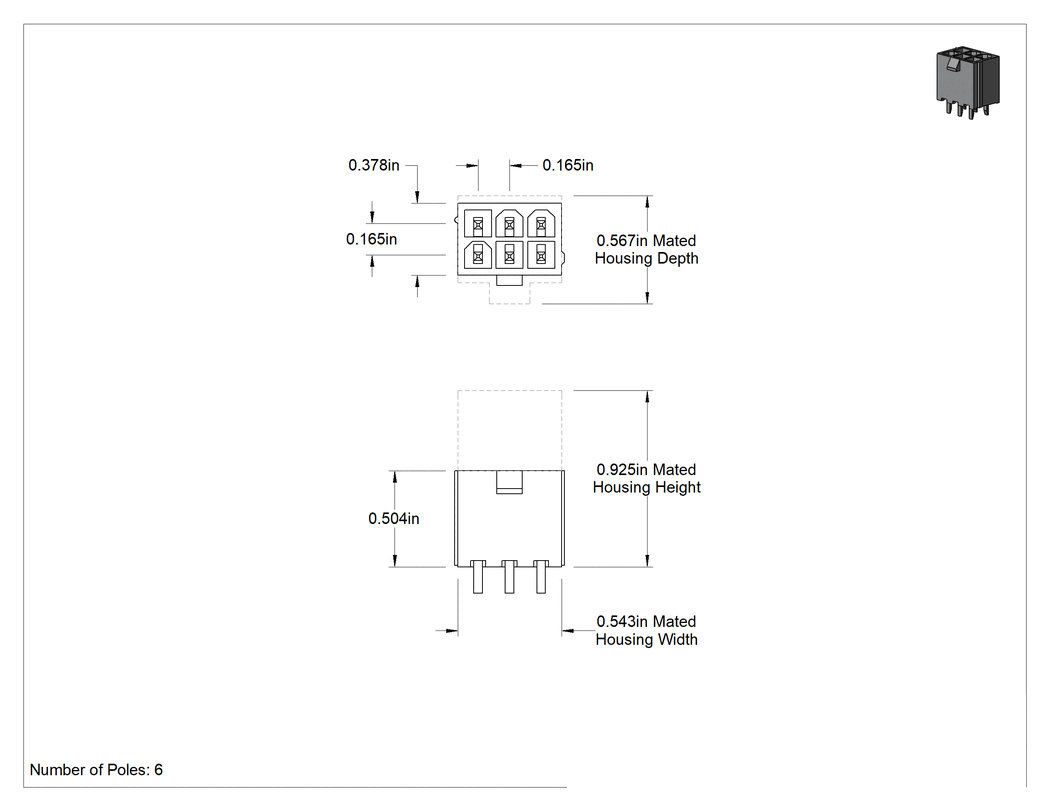

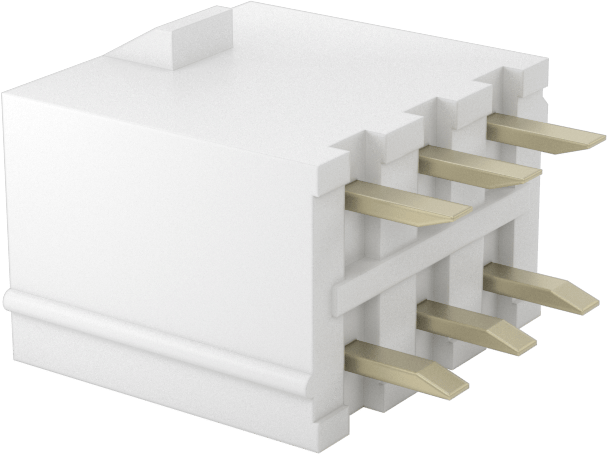

Kilitleme Tırnağına Sahip Molex Devre Kartı Konektörü için 6 Kutuplu Devre Kartı Fişleri

Kabloları, Molex Mini-Fit geçmeli konektörlerle devre kartlarına bağlayın. Bu konektörler, Amphenol PV konektörlerine göre daha kolay sökülebilir, bu nedenle genellikle prototip yapımında kullanılır. Tam bir konektör, manşon muhafazası, manşonlar ve bir devre kartı fişinden oluşur (hepsi ayrı satılır). Bu konektörleri monte etmek için, manşonları kablolarınıza kıvırın, ardından bunları manşon muhafazasının içine yerleştirin. Manşon muhafazasını kabloladıktan sonra, bunu bir devre kartı fişine kaydırın.

Devre Kartı Fişleri — Fişlerde, fiş ile yuvanın doğru şekilde eşleşmesini sağlayan bir hizalama anahtarı bulunur; bu, kurulum sırasında iyi bir görüş elde edemediğinizde yararlıdır. Bir kilitleme tırnağı, gövde ve fiş birleştirildikten sonra bunları birbirine tutar. Fişi devre kartınıza takmak için, kontakları kartın deliklerinden geçirin ve yerine lehimleyin. Tüm fişler, kalay veya nikel kaplı pimlere göre korozyona daha dayanıklı olan altın kaplı pirinç pimlere sahiptir, böylece elektrik bağlantısı daha uzun süre dayanır.
