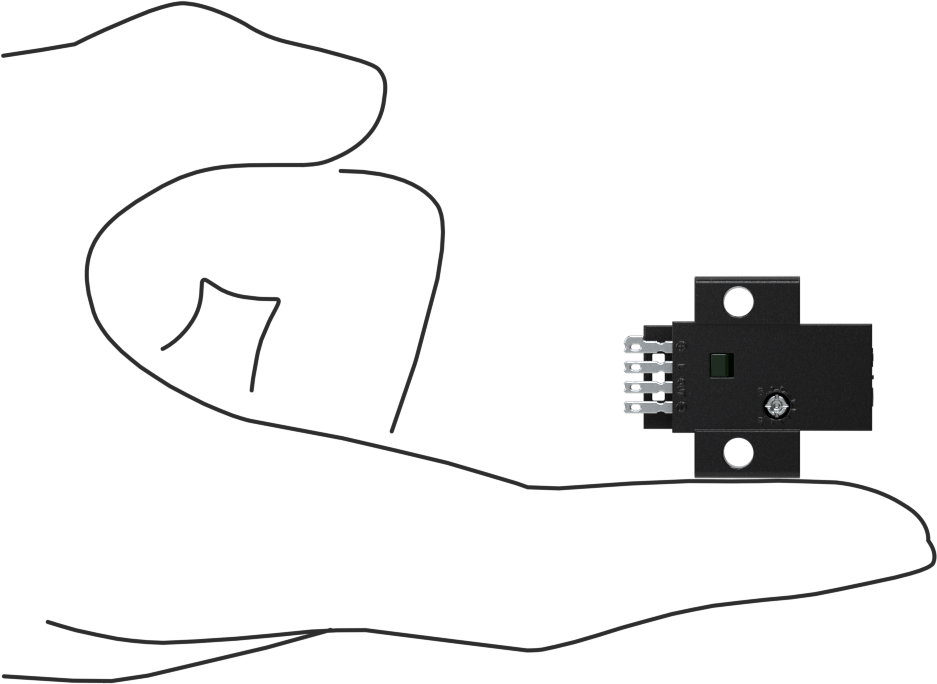

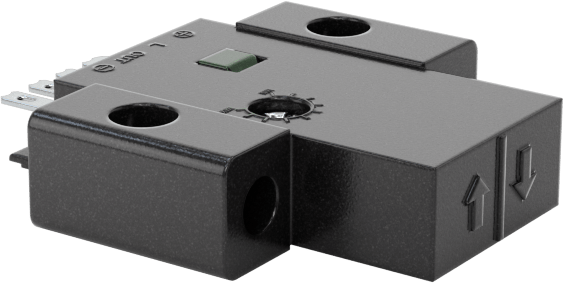

Minyatür Fotoelektrik Anahtar Düz, Fişli Reflektör
Özellikler
| Şekil | Düz |
| Anahtar Tipi | Temassız |
| Sensör Türü | Fotoelektrik |
| Işık Hüzmünün Frekansı | Kızılötesi |
| Sensör Tipi | Yansıtıcı |
| Sensör Yönü | Düz |
| Işık Hüzmü Anahtarının Çalışması | Nesne Varken Açık, Nesne Yokken Açık |
| Işık Hüzmünün Ayarlanabilirliği | Ayarlanabilir |
| Maksimum Algılama Mesafesi | 0.2"5.08 mm |
| Giriş Gerilimi | 5V DC-24V DC |
| Akım Çıkışı | 100mA |
| Sinyal Çıkış Türü | NPN |
| Elektrik Bağlantısı Tipi | Tapa |
| Fiş Tipi | 4 Kutuplu Düz Bıçak |

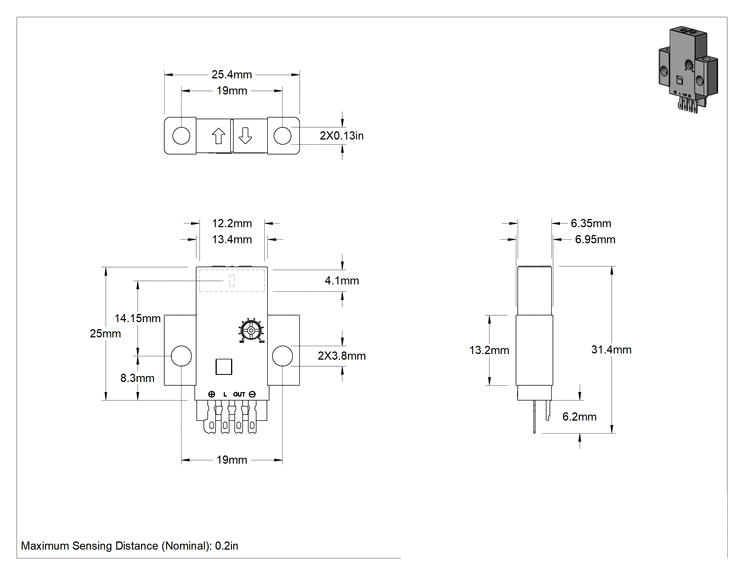

| Uzunluk | 25 mm |
| Genişlik | 25.4 mm |
| Yükseklik | 7 mm |
| Gövde Malzemesi | Plastik |
| Montaj Deliği Sayısı | 2 |
| Montaj Deliği Çapı | 0.13"3.30 mm |
| Sıcaklık Aralığı | -23°C ila 54°C |
| Çevre | Tozlu |
| Çevre Derecelendirmesi | IP50 |
| Karşılanan Teknik Özellikler | CE İşareti |
| Menşe Ülke | Japonya |
| İlgili Ürünler | Lehim Konektörleri |
| Tutma Klipsli Kablolar |
Açıklama
Standart fotoelektrik anahtarların yaklaşık yarısı boyutunda olan bu anahtarlar, dar alanlarda kullanım için idealdir. Işık demeti ile yüksek hızda hareket eden nesneleri algılarlar. PNP veya NPN sinyal çıkışı üretirler; değiştireceğiniz bir anahtarın sinyal çıkışını belirlemek için Yakınlık ve Fotoelektrik Anahtarlar için Test Cihazlarını (dahil değildir) kullanın.
Alıcı anahtarları, verici ile alıcı (her ikisi de dahildir) arasındaki ışık demetini kesen nesnelerin varlığını algılar.
Yansıtıcı anahtarlar, bir nesne anahtar ile yansıtıcı arasından geçerek ışın demetini kesintiye uğrattığında bunu algılar. Alıcı anahtarlara göre algılama mesafeleri daha kısadır, ancak kablolaması daha hızlıdır.
Fişli anahtarlar, kablo uçlarına bağlanmak için tutma klipsleri (ayrı satılır) ile kablolara bağlanır. Anahtarı lehimleyerek kalıcı olarak monte etmek için lehim konektörleri (ayrı satılır) kullanın.
Ayarlanabilir anahtarlar, parlak veya yarı saydam nesneleri daha iyi tespit etmek için ışık demetinin yoğunluğunu artırmanıza olanak tanır.
