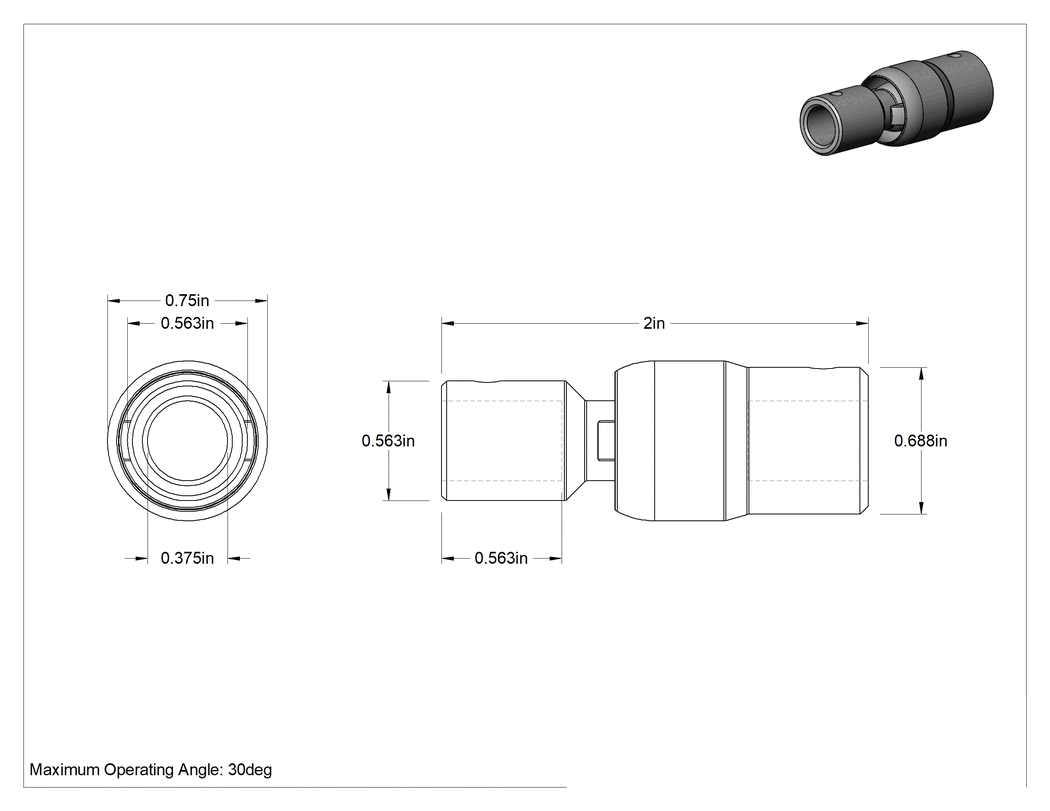

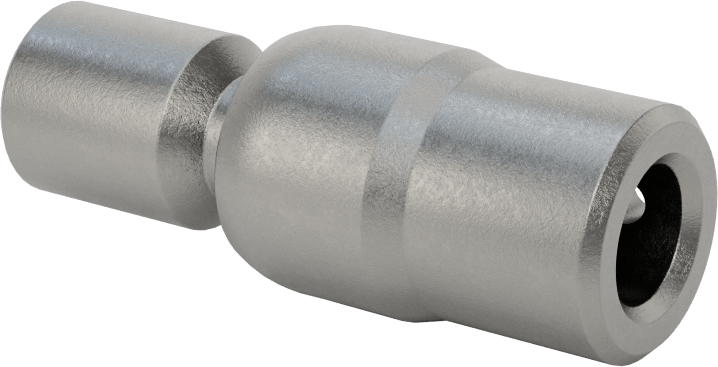

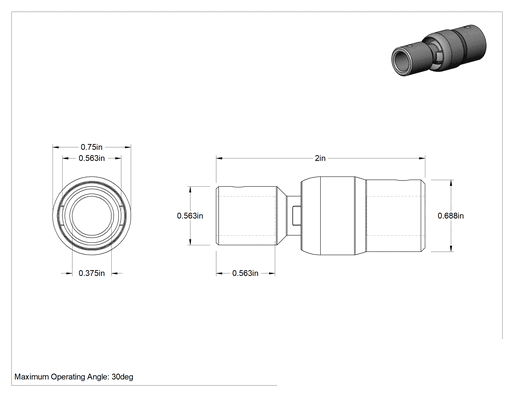

Küresel ve Soket U-Mafsal, Çelik 3/8" (9.52 mm) Çap x 9/16" (14.3 mm) Derinlikli Mil
Özellikler
| Bağlantı Türü | Küre ve Yuva |
| Malzeme | Çelik |
| Mil Tipi için | Yuvarlak |
| Mil için | |
| Çap | 3/8"9.52 mm |
| Derinlik | 9/16"14.3 mm |
| Ek Yeri Çapı | 9/16" × 11/16"14.3 mm / 17.5 mm |
| Toplam Uzunluk | 2"50.8 mm |
| Dış Çap | 3/4"19.0 mm |
| Maksimum Çalışma Açısı | 30° |
| Maksimum Dönüş Hızı | 1,800 rpm |
| Maksimum Tork | 635 in·lbf |
| Tork | |
| 3° Çalışma Açısı | Derecelendirilmemiştir |
| 10° Çalışma Açısı | Derecelendirilmemiştir |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Evet |
| Bilye Malzemesi | Çelik |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| İçerir | Yağ Haznesi |
| Yağlama | Gerekli |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.

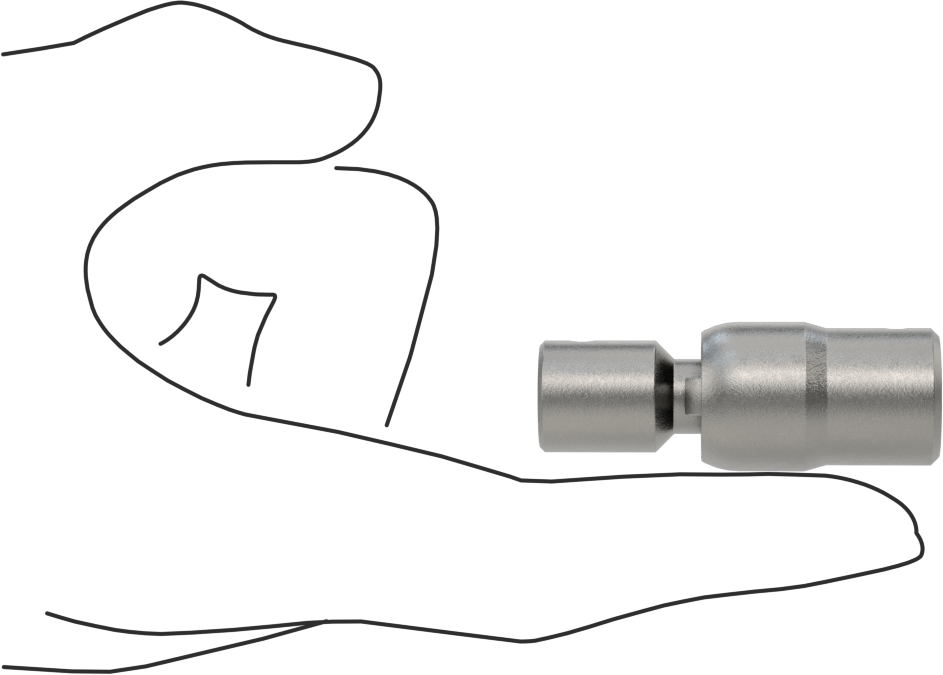

Bilyalı ve Soketli Eklem — Bilyalı ve soketli U-eklemler, tıpkı omzunuz gibi her yöne döner. Yağlayıcıyı tutan ve bunu bilye ve yuvaya yavaşça besleyen bir yağ haznesine sahiptirler.
Çelik — Çelik U-bağlantıları güçlüdür ve çinko alaşımlı U-bağlantılarından daha fazla torku kaldırabilir.
Yuvarlak Şaftlar için — Yuvarlak şaftlar için U-bağlantılar, yaylı pimlerle (bazı U-bağlantılarla birlikte verilir) şaftlara bağlanır.
Yaylı Pimler Dahildir — Yaylı pimli U-bağlantı parçalarında zaten delikler vardır, bu nedenle sadece şaftlarınıza delik açmanız yeterlidir.
