Ekonomik Arka Piston Komparatör Kelepçeli Tutuculu, Sürekli Kadran

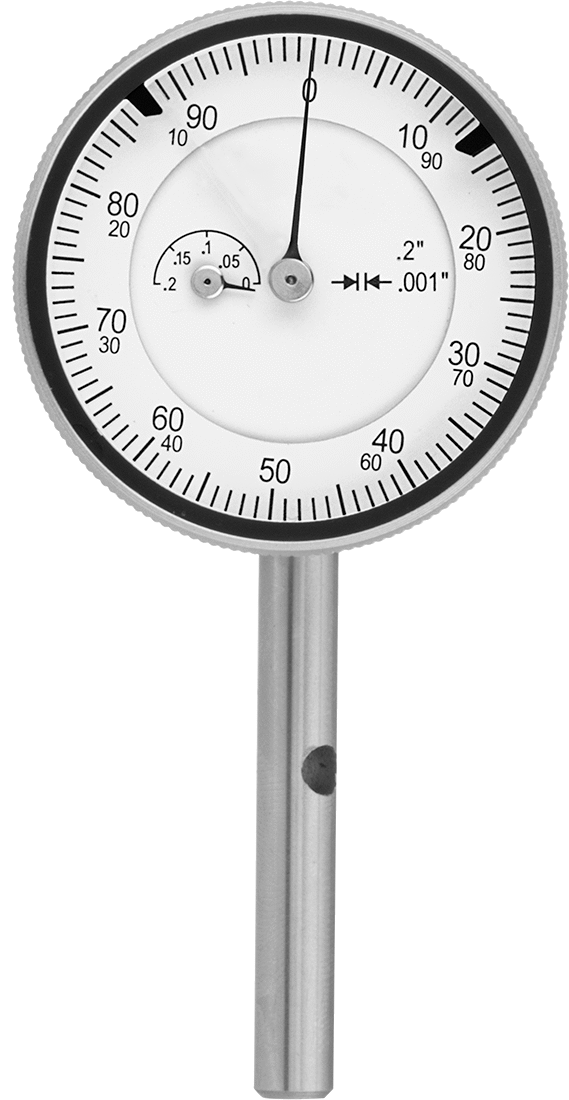

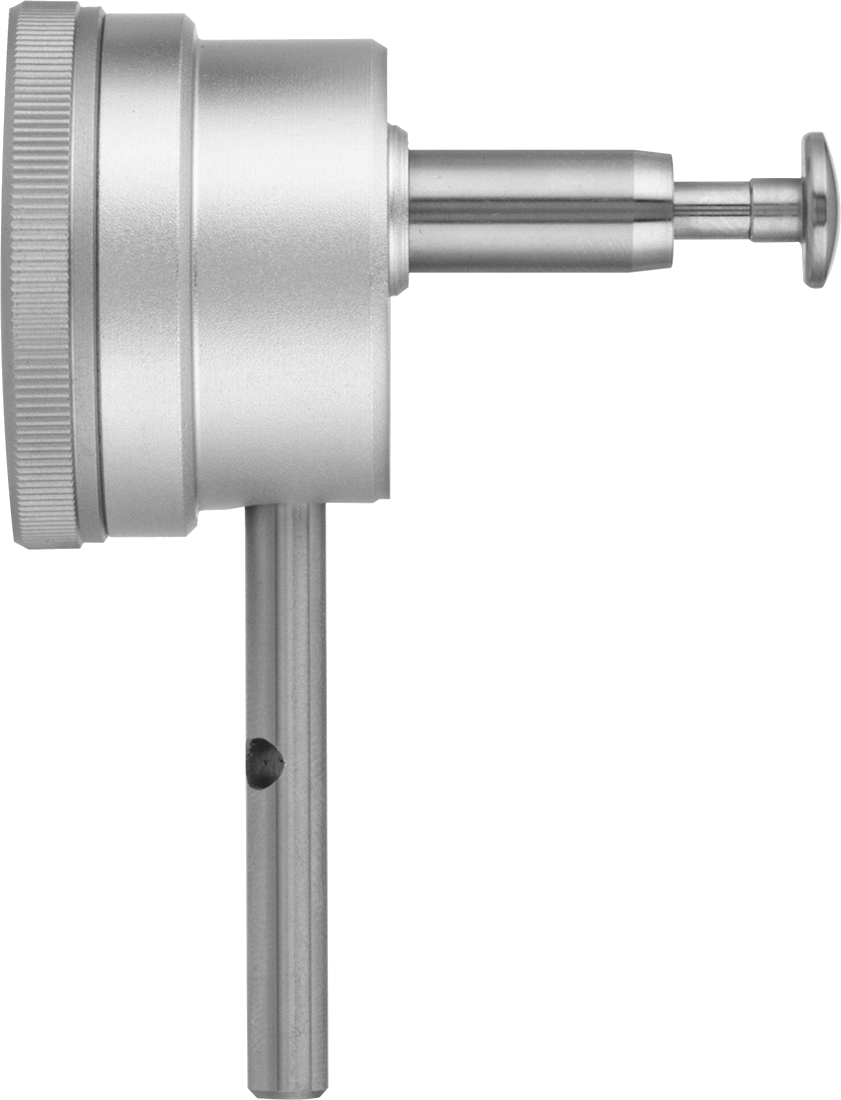

Bu göstergeleri makinenize veya başka bir yüzeye sabitleyin; manyetik veya ağırlıklı tabanlı göstergelere kıyasla yüzeyinizde daha az yer kaplarlar. Genellikle bir konveyör üzerine monte edilerek, üzerinden geçen malzemenin yüzeyindeki değişkenlikleri ölçerler. Ölçüm yapmak için, yüzeyde değişiklik olduğunda geri çekilen ve uzayan yaylı bir pistona sahiptirler. Piston kadranın arkasındadır, böylece kadran yüzünü yukarıdan okuyabilirsiniz. Kadran kesintisizdir ve yüzün çevresinde saat yönünde numaralandırılmıştır, bu nedenle ölçümün ne kadar arttığını görmek kolaydır. Tolerans işaretçilerini ayarlayarak sınırlarınızın dışında kalan ölçümleri işaretleyin.

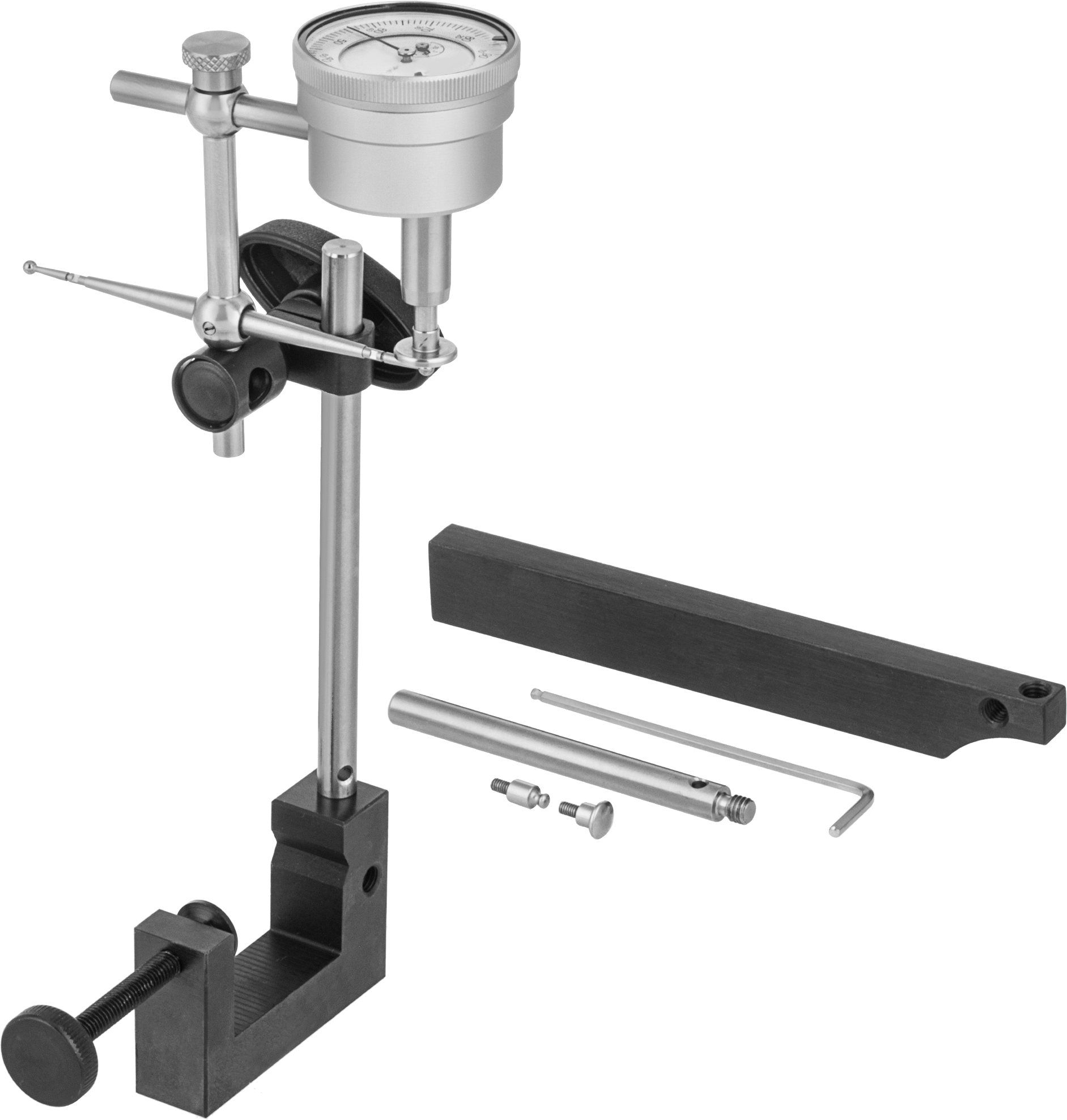

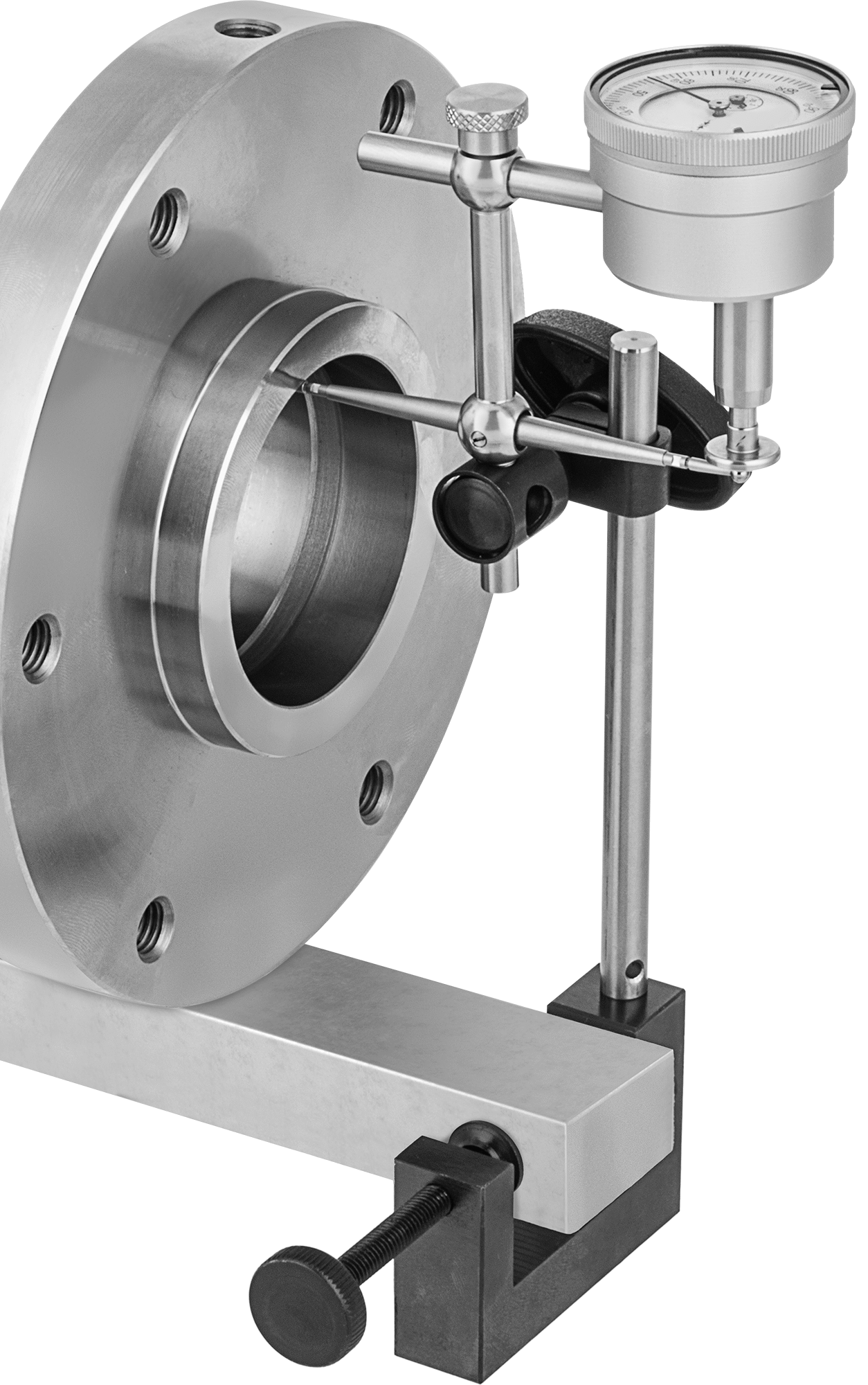

Bu göstergeler ayrıca, dönen bir aletin dönüş sırasında ne kadar sallandığını ölçen çift uçlu bir kol ile birlikte gelir. Bir ucu deliğin iç yüzeyi boyunca ilerlerken, diğer ucu yaylı pistona baskı uygular.
