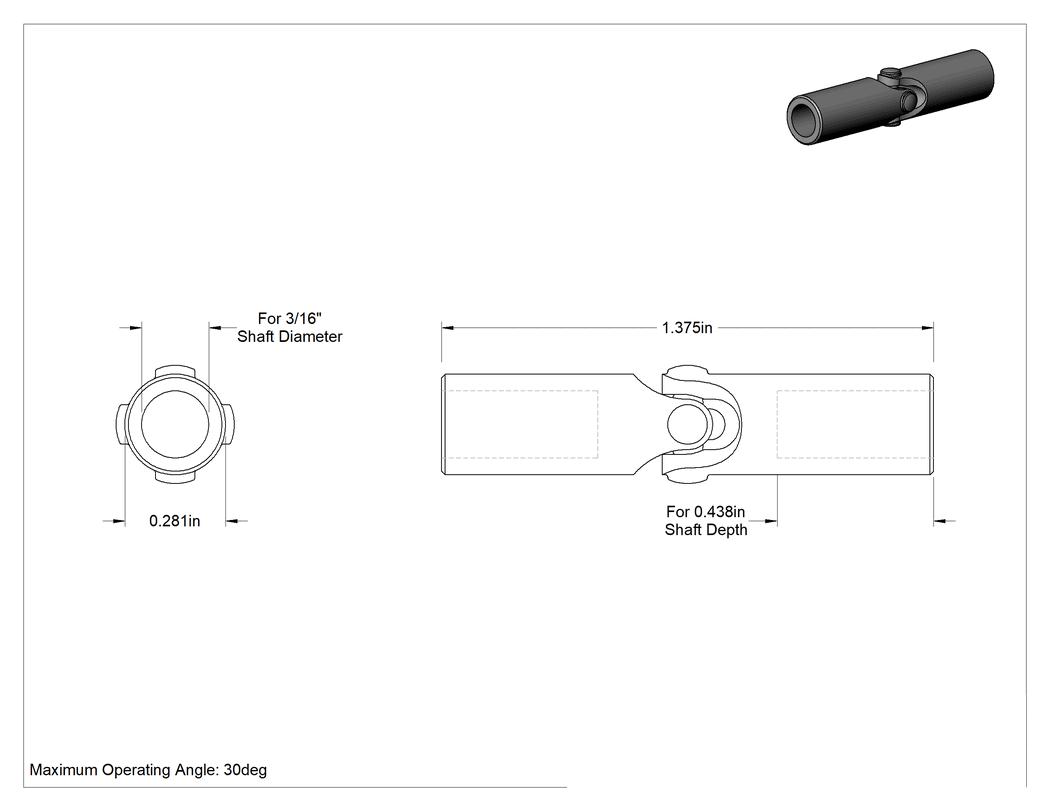

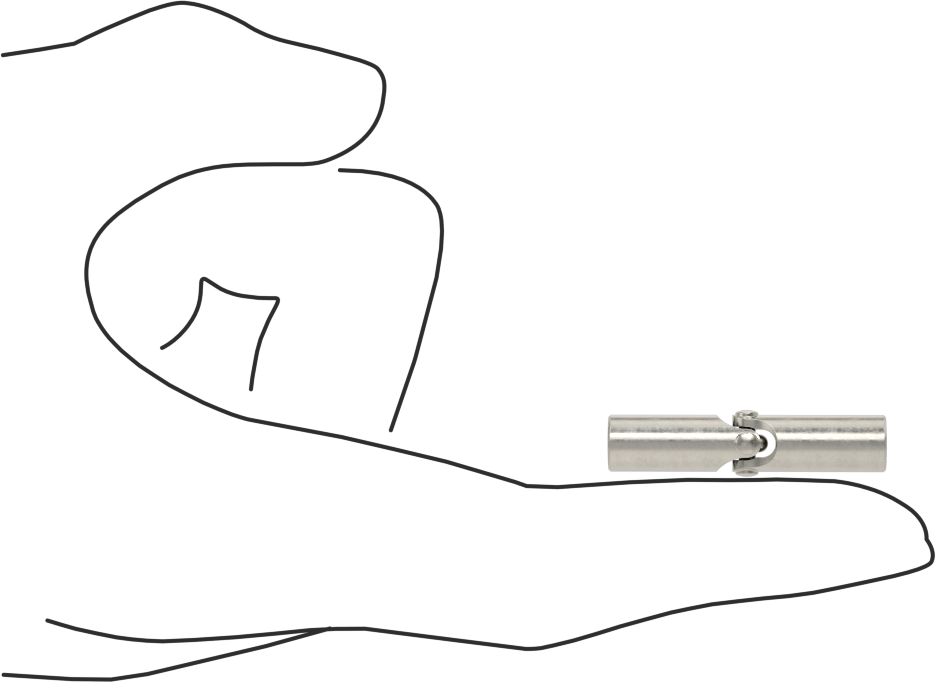

Hassas Tekli U-Mafsal Rulmanlı Mafsal, 3/16" (4.76 mm) Çap x 7/16" (11.1 mm) Derinlikli Mil için
Özellikler
| Bağlantı Türü | Bilyalı Rulman |
| Malzeme | 303 Paslanmaz Çelik |
| Mil için | |
| Çap | 3/16"4.76 mm |
| Derinlik | 7/16"11.1 mm |
| Ek Yeri Çapı | 9/32"7.14 mm |
| Toplam Uzunluk | 1 3/8"34.9 mm |
| Maksimum Çalışma Açısı | 30° |
| Maksimum Dönüş Hızı | 4,000 rpm |
| Maksimum Tork | 4 in·lbf |
| Tork | |
| 5° Çalışma Açısı | 3.6 in·lbf @ 1,500 rpm |
| 10° Çalışma Açısı | 3.2 in·lbf @ 1,500 rpm |
| Mil Montaj Tipi | Yaylı Pim |
| Yağlama | Gerekli Değil |
| Bilye Malzemesi | 330 Paslanmaz Çelik, 440 Paslanmaz Çelik |
| Özellikler | Sıfır Boşluk |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Mil Tipi için | Yuvarlak |
| Performans | Hassas |
| Dahil Edilen Yay Pimleri | Hayır |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hassas ve tekrarlanabilir hareket gerektiren durumlar için iyi bir seçim olan bu U-mafsallar, sıfır boşluklu (oynaklık yok) olduğundan, şaftlarınız yön değiştirdiğinde hareket kaybı yaşanmaz. Bu, makinelerin sorunsuz çalışmasını sağlar. Tekli U-mafsallar olduğundan, açılı olarak hizasız olan şaftlar arasında bağlantı kurar ve torku aktarır.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
Rulmanlı Mafsal—Rulmanlı U mafsalları, pim ve blok mafsallarına göre daha az sürtünmeyle çalışır, bu nedenle daha yüksek hızlarda çalışır.
303 Paslanmaz Çelik—303 paslanmaz çelik U-bağlantılar, mukavemet ile iyi korozyon direncini dengeler.
Yaylı Pimli Mil Montajı—Yaylı pimlerle bağlanan U-bağlantıları, hem U-bağlantısı hem de millerinizde delikler açmanızı gerektirir. Yaylı pimler dahil değildir.
Yağlama Gerekmez—Yağlama gerektirmeyen U-eklemler, yağlanmış U-eklemlere kıyasla toz ve kir tutma olasılıkları daha düşük olduğu için genellikle optik cihazlar ve diğer hassas ekipmanlarla birlikte kullanılır. Ayrıca bakımı da daha kolaydır.
