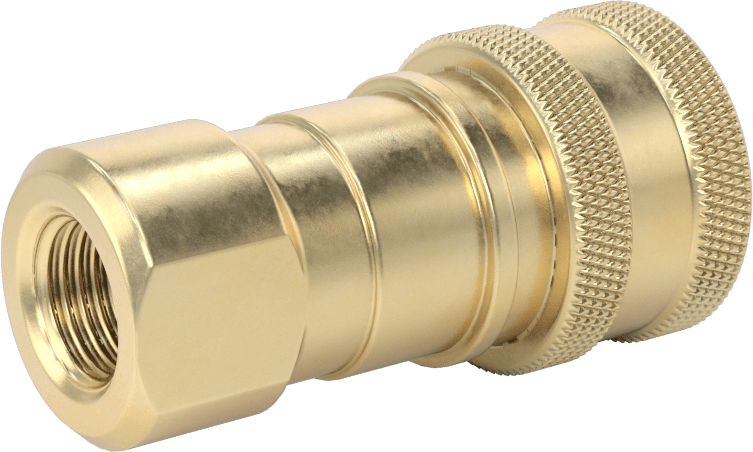

Pirinç Uluslararası Standart ISO B Hortum Bağlantısı 1/4 Boyut, Manşon Kilidi Soketi, 1/4 NPTF Dişi Uç
Özellikler
| Birlikte Kullanım | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Şekli | Uluslararası Standart ISO Serisi B |
| Bağlantı Boyutu | 1/4 |
| Dikey Kalıp Ucu için | |

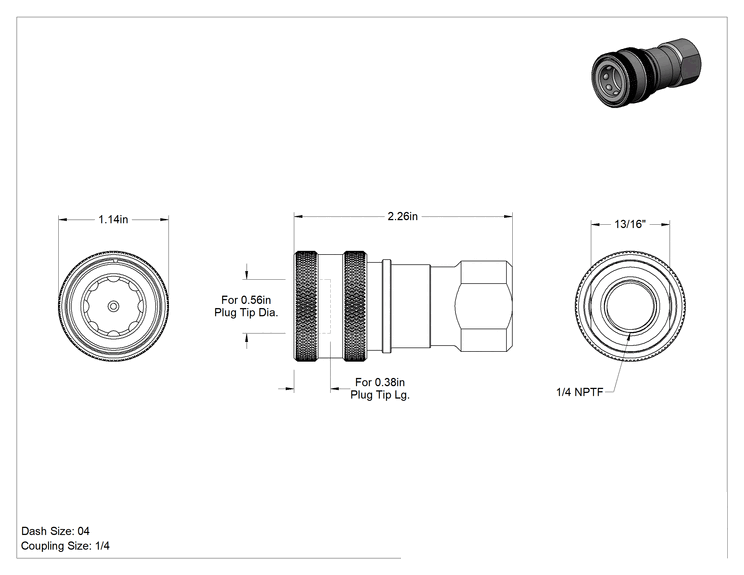

| Uzunluk | 3/8"9.52 mm |
| Çap | 9/16"14.3 mm |
| Boru Çapı | 1/46.35 mm |
| Diş Tipi | NPTF |
| Dash Boyutu | 04 |
| Malzeme | Pirinç |
| Manşon Malzemesi | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 1,000 psi @ 72° F69 bar @ 22°C |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40°C ila 121°C |
| Uzunluk | 2 17/64"57.5 mm |
| Uyumlu Olduğu | ISO 7241-1 Serisi B, Parker 60 |
| Karşılanan Teknik Özellikler | ISO 7241-1 Series B |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | İsteğe Bağlı Toz Tapaları |
Açıklama
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Uluslararası Standart ISO B hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Uluslararası Standart ISO B hızlı bağlantı soketiyle uyumludur. Bağlantılar, ISO 7241-1 Seri B boyut ve performans standartlarını karşılar ve Parker 60 bağlantılarla uyumludur. Çift kapatma bağlantıları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
Pirinç, diğer metallerden daha yumuşaktır, bu nedenle birbirine vidalamak daha kolaydır. İyi bir korozyon direncine sahiptir.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
