Kompakt Kilitli Konektörler Üst ve Alt Kablo Bağlantısı, Vidalı Terminal Tel Konektörü, 3 Kutuplu

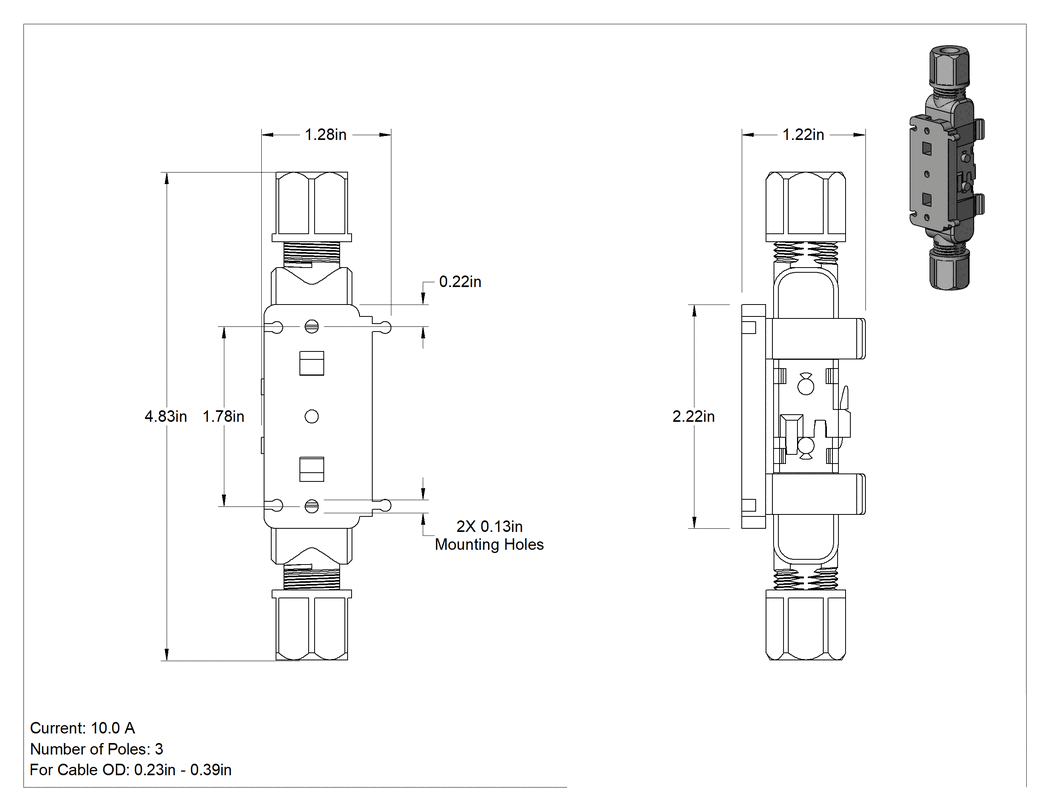

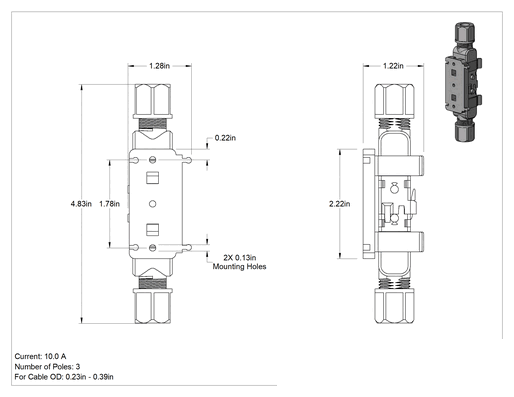

Teknik Çizim

Özellikler

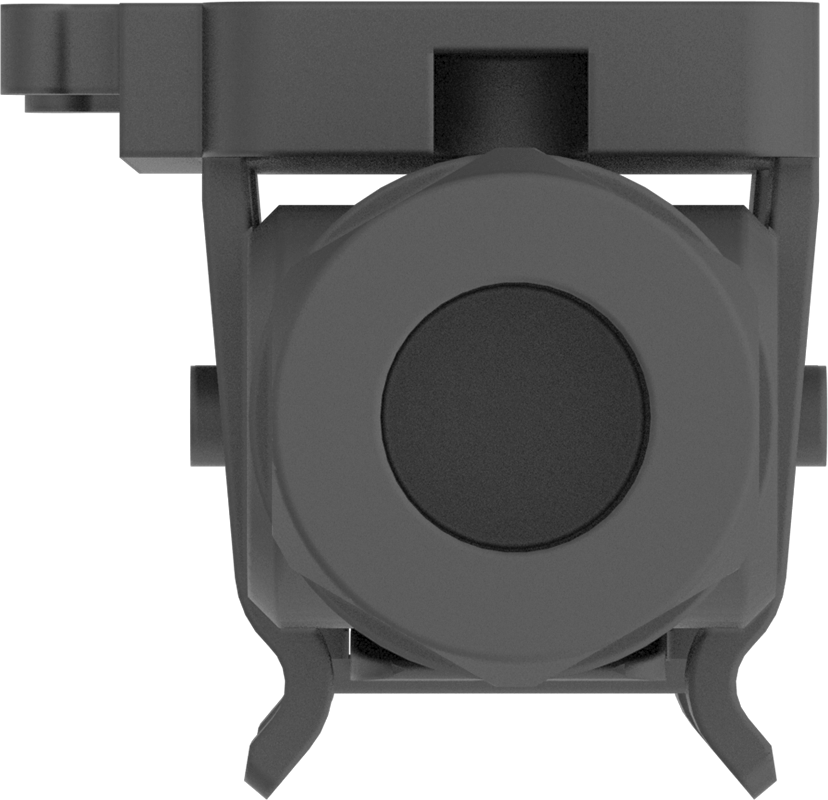

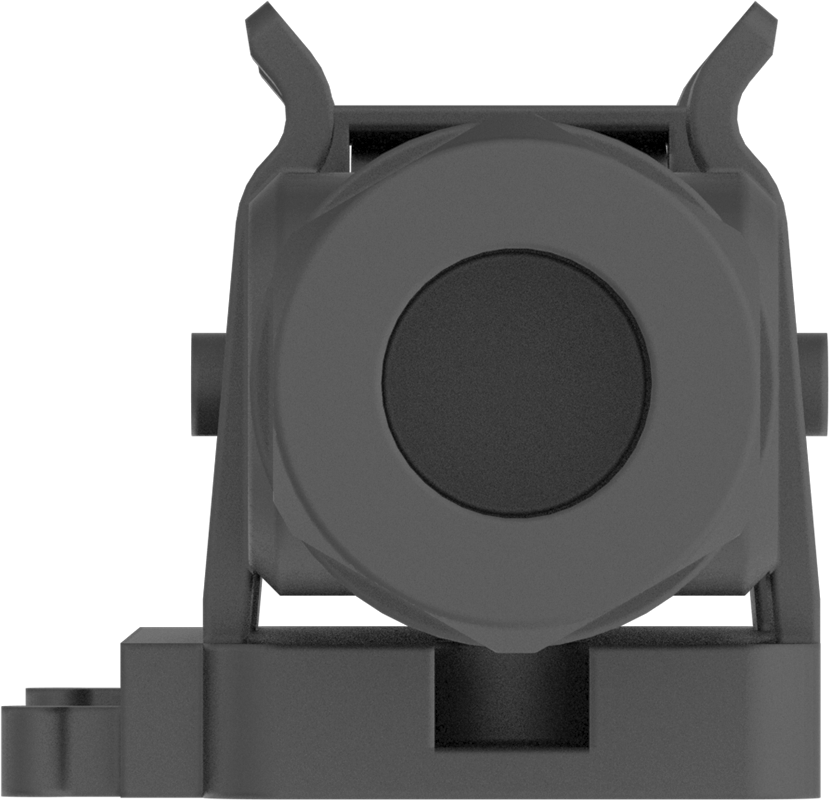

Kablo Bağlantı Konumu	Alt, Üst
Montaj Flanşı Konumu	Yan
Özellikler	İki Kablo Tutucu
Kilitleme Kolu Sayısı	1
Tel Bağlantısı	Vidalı Terminal, Tel Girişi
Gövde Malzemesi	Naylon
Kutup Sayısı	3
Topraklama Bağlantı Sayısı	1
Gerilim	250V AC/250V DC
Akım	10 amp
Kablo Dış Çapı İçin	0.23" ila 0.39"5.84 mm / 9.91 mm
AWG İçin	18, 17, 16
Uzunluk	1.2"30.5 mm
Genişlik	1.2"30.5 mm
Yükseklik	4.9"12.45 cm
Sıcaklık Aralığı	-29°C ila 88°C
Muhafaza Derecesi	IP65
Sertifikasyon	CE İşareti, UL Onaylı Bileşen
Renk	Siyah
Elektrik Bağlantısı	Kilitli Konektör
Elektrik Konektörü Bileşeni	Tapa × Dişli
Çevre	Tozlu, Yıkama, Islak
Yanıcılık Sınıfı	UL 94 V-0
Cins	Erkek × Dişi
Gövde Bağlantı Yöntemi	Mandalı
Uç Malzemesi	Naylon
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.13"3.30 mm
Pim Malzemesi	Gümüş Kaplama Bakır
Şekil	Düz
Sinyal Türü	Kontrol, Güç
Manşon Malzemesi	Gümüş Kaplama Bakır
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Sunduğumuz en küçük kilitli konektörler olan bu ürünler, dar alanlara sığar. Bunları, erişimi korurken bağlantıları korumak için kullanın. Taban ve kapak birbirine güvenli bir şekilde kilitlenir, ancak ekipman onarımı veya değişimi için hızlı bir şekilde ayrılabilir.

İki Kablo Tutucu — Kablo tutuculu kilitli konektörler, kabloyu gerilmeden korur ve kablo yanlışlıkla çekilse bile sabit kalır. İki kablo tutuculu konektörler genellikle, kavisli veya kompakt ekipmanlar gibi panel kesintisi yapılamayan ekipmanlarda bir bağlantı kesme noktası oluşturmak için kullanılır.

Vidalı Terminal Kablo Bağlantısı—Vidalı terminal kablo bağlantıları, bağlantı oluşturmak için özel aletler gerektirmez.

IP65 Muhafaza Sınıfı—IP65 sınıfı konektörler toza ve su püskürmesine karşı koruma sağlar.
