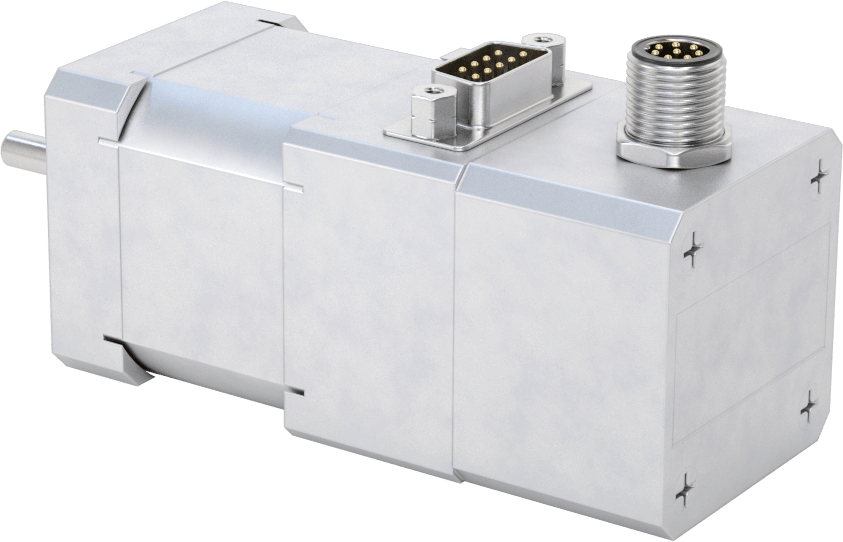

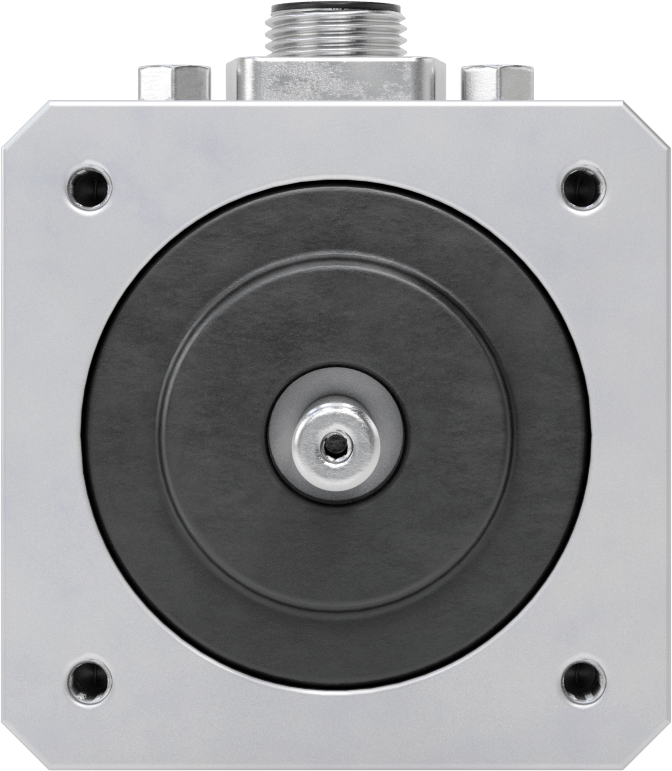

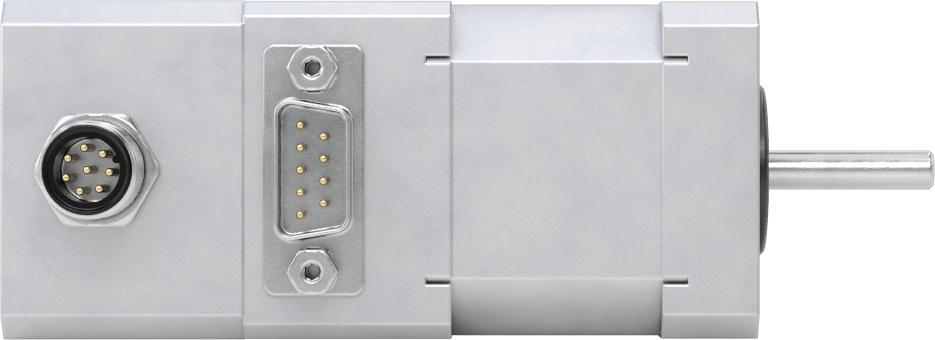

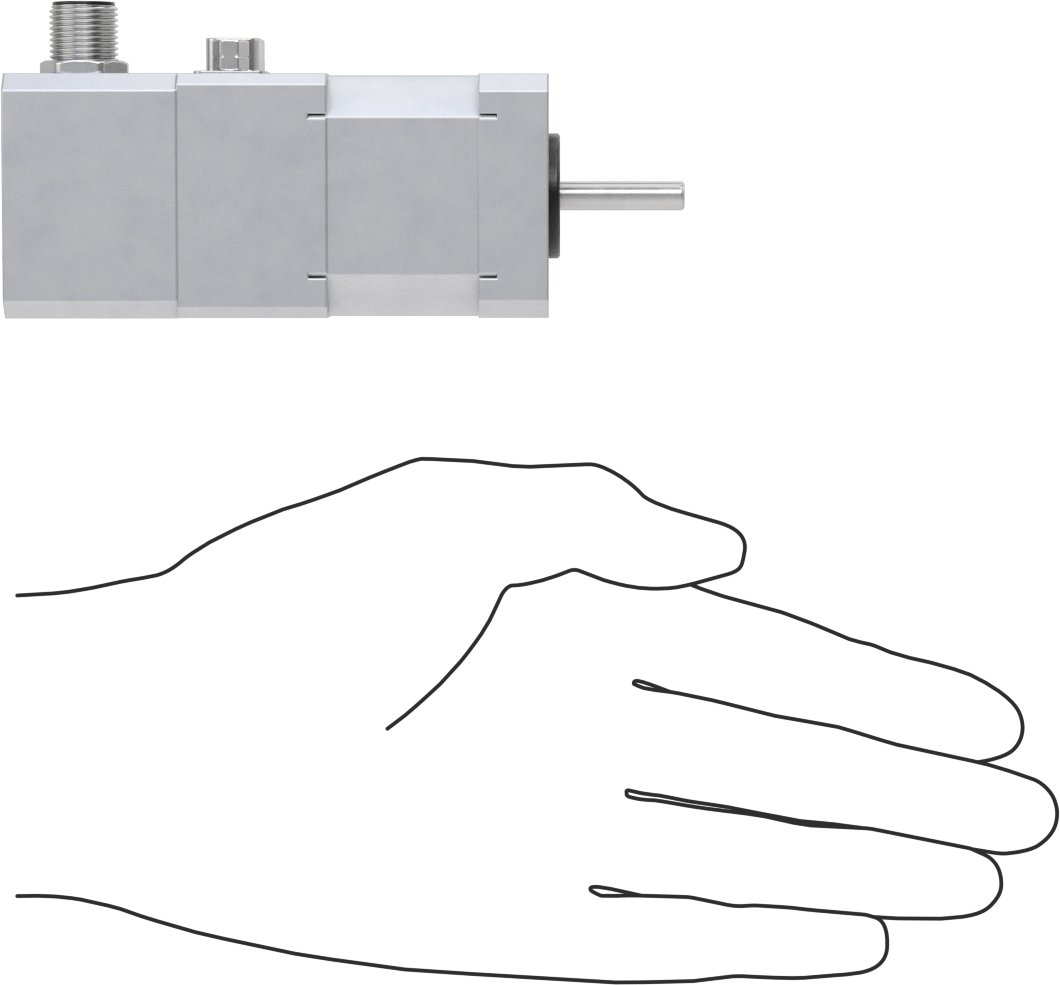

Adım Motoru Servo Motoru, NEMA 17 Çerçeve Boyutu 70.8 inç (1.80 m)-oz. Maksimum Tutma Torku
Özellikler
| Motor Tipi | Hibrit Step Motoru |
| Bileşen | Encoder/Motor |
| Motor Gövdesi Boyutu | NEMA 17 |
| Maksimum Tutma Torku | 70.8 in·ozf |
| Maksimum Dönüş Hızı | 1,740 rpm |
| Gerilim | 48V DC |
| Tam Adım Artışı | 1.8° |
| Toplam | |

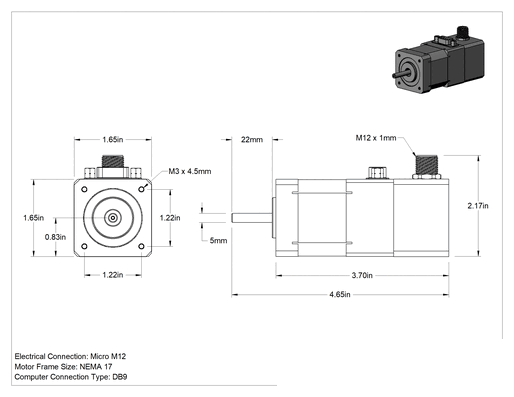

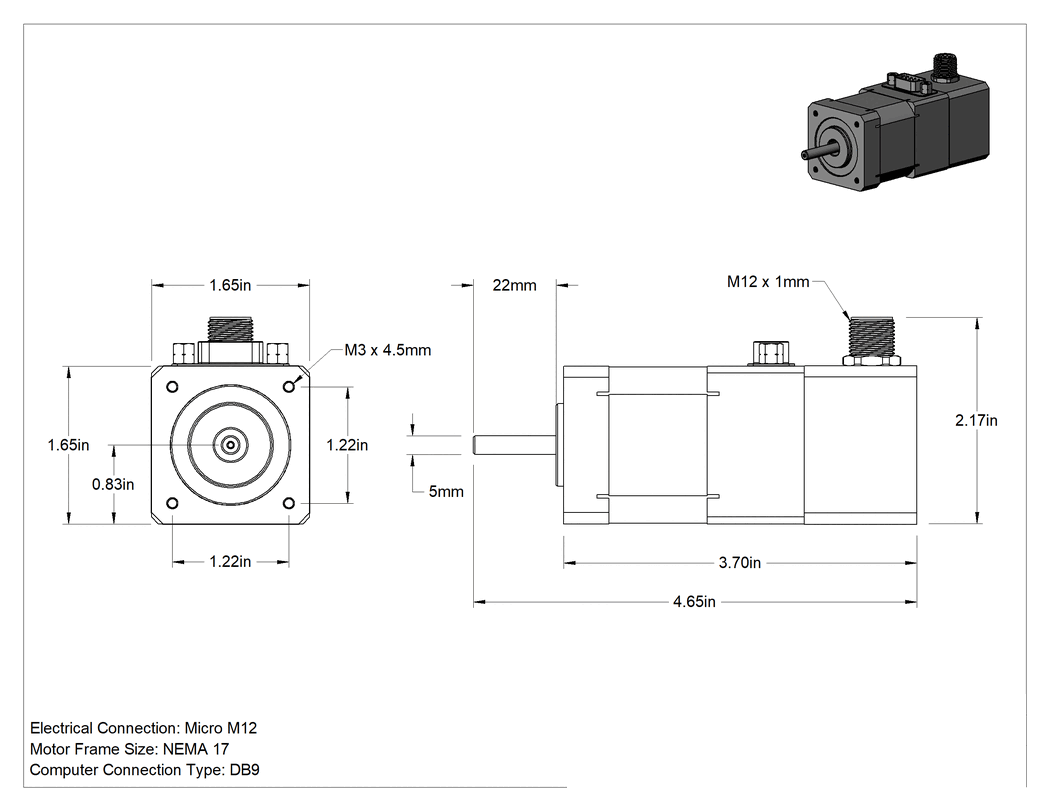

| Uzunluk | 4.6"11.68 cm |
| Genişlik | 1.7"43.2 mm |
| Yükseklik | 2.2"55.9 mm |
| Mil | |
| Çap | 5 mm |
| Uzunluk | 22 mm |
| Merkezden Tabana Uzunluk | 0.83"21.1 mm |
| Tip | Katı |
| Muhafaza Derecesi | IP54 |
| Rulman Tipi | Bilye |
| Sertifikasyon | CE İşareti, UL Onaylı Bileşen, C-UL Onaylı Bileşen |
| Bilgisayar Bağlantı Tipi | DB9 |
| Çalışma Yönü | Saat Yönünde, Saat Yönünün Tersine |
| Çalışma Döngüsü | Sürekli |
| Elektrik Fazı | İki |
| Muhafaza Malzemesi | Alüminyum |
| Enkoder Bağlantısı | |
| Elektrik Bağlantısı | M12 |
| Kodlama | A |
| Kutup Sayısı | 8 |
| Gövde Dişi Boyutu | M12 × 1 mm |
| Gövde Dişi Tipi | Metrik |
| Enkoder Konumlandırma Türü | Artımlı |
| Çevre | Islak, Tozlu |
| Yüz Şekli | Kare |
| Faz başına endüktans | 3.3 mH |
| Yalıtım | |
| Sınıf | B |
| Maksimum Sıcaklık | 130°C |
| Üretici | Festo |
| Montaj Konumu | Yüzey |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Devir Başına Sayım Sayısı | 2,000 |
| Güç Kaynağı | Elektrik |
| Radyal Yük Kapasitesi | 4.4 lb.2.00 kg |
| Faz Başına Direnç | 1.75 ohm |
| Rotor Ataleti | 18.7 oz·in² |
| Servomotor Fren Tipi | Frenli |
| Sinyal Türü | Veri |
| Step Motor Kutupları | Bipolar |
| Eksenel Yük Kapasitesi | 1.5 lbf |
| UL Dosya Numarası | E342973 |
| Ağırlık | 1 lb.0.45 kg |
| Menşe Ülke | Almanya, Amerika Birleşik Devletleri |
| İlgili Ürünler | Servomotor Enkoder Kabloları |
| Servomotor Güç Kabloları |
Açıklama
Geleneksel step motorların düşük hızlarda sağladığı yüksek torku, servo motorların daha yüksek tork performansı ve konumlandırma güvenilirliğiyle birleştirin. Bu motorlar, bir sürücüden (ayrı satılır) gelen sinyallere göre dönme hareketi oluşturur. Bu servo motorlar hareket ederken, enkoderleri şaftın mesafesini, yönünü ve hızını sürücüye geri bildirir. Sürücü, enkoderden gelen elektrik sinyalini alarak motorun hareketlerini dinamik olarak uyarlar ve tutarsız yükleri ve beklenmedik kuvvetleri de hesaba katarak sisteminizin verimliliğini artırır.

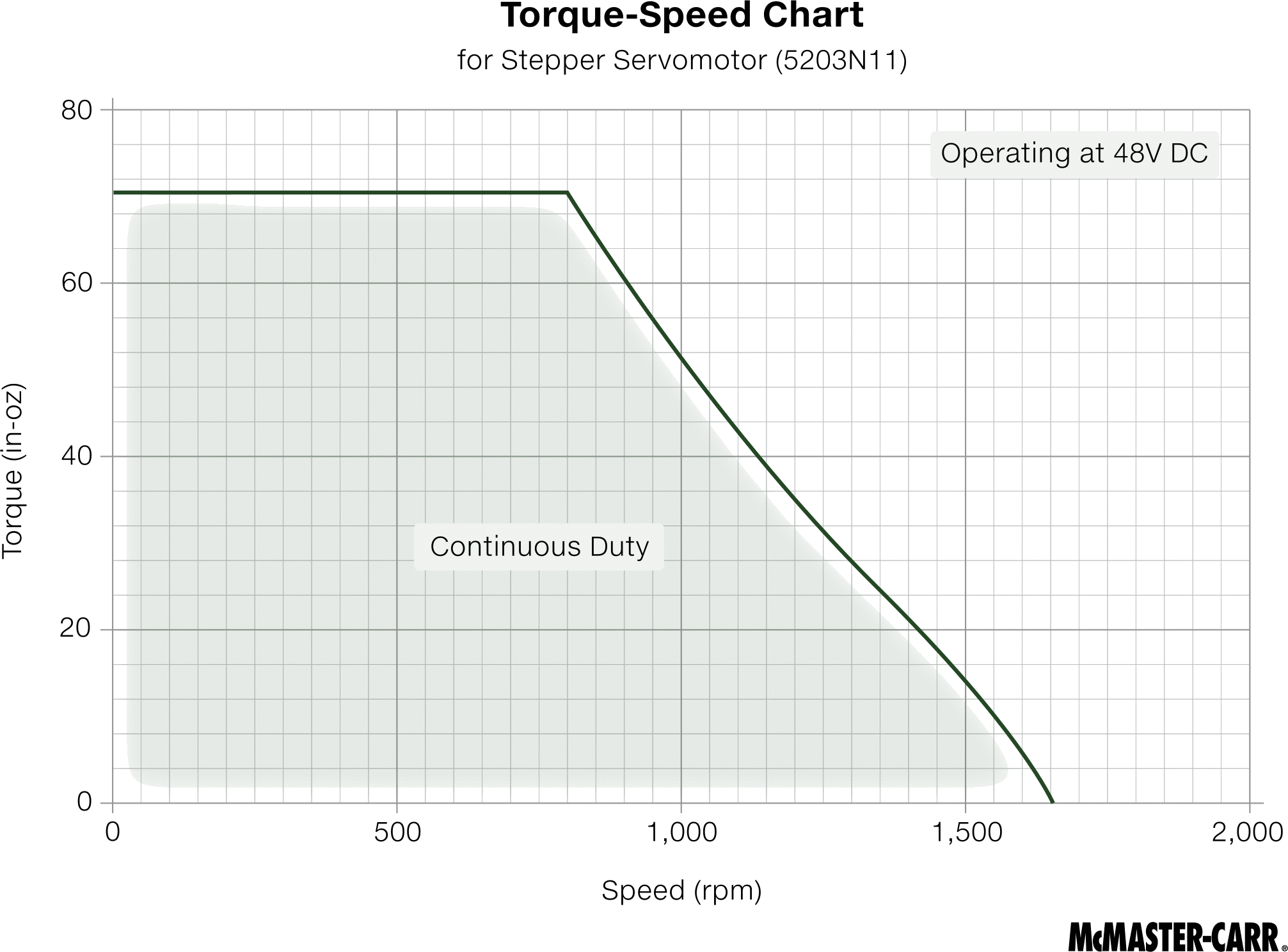

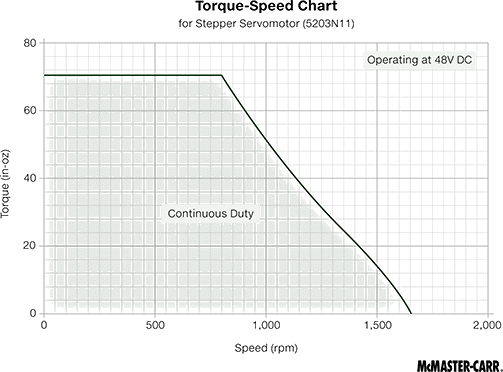

Maksimum Tutma Torku—Tutma torku, mil sabit durumdayken onu konumundan çıkarmak için gereken kuvvettir. Tork genellikle hız arttıkça azalır. Uygulamanız için hangi motorun uygun olduğunu doğrulamak için bir tork-hız eğrisini kullanın. Bir motorun eğrisini görüntülemek için parça numarasına tıklayın ve “Ürün Detayı”nı seçin.
