Havalı Sabitleme Toggle Kelepçeleri

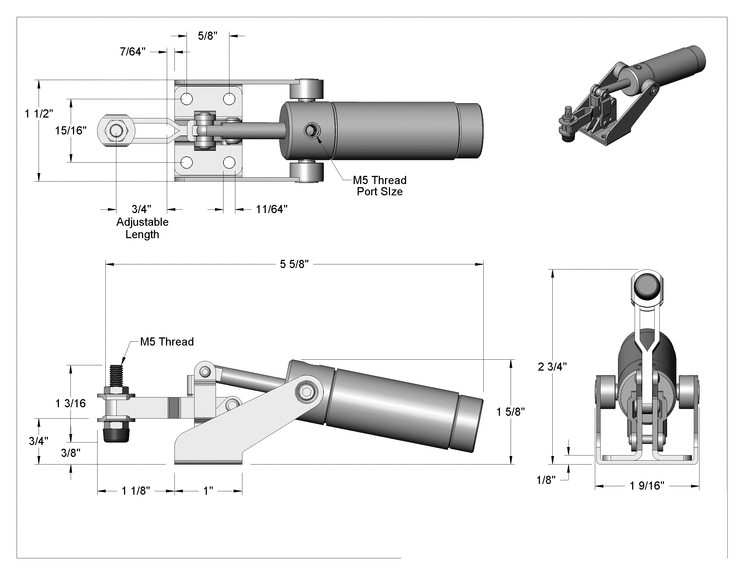

Pnömatik Sabitleme Mandal Kelepçesi Açık Kollu, 100 lbs. (45.4 kg) Tutma Kapasitesi
₺27.332 Adet
MZ-334822
Paket
Özellikler
| Kelepçe Tipi | Sabitleme |
| Tutma Kapasitesi | 100 lbs.45.4 kg |

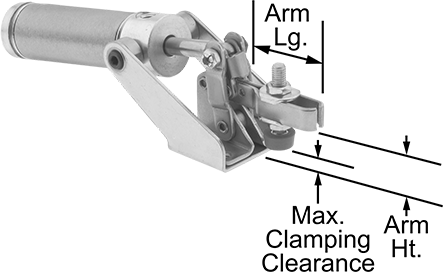

| Maksimum Sıkıştırma Boşluğu | 3/8"9.52 mm |
| Kol | |
| Yükseklik | 3/4"19.0 mm |
| Uzunluk | 1 1/8"28.6 mm |
| Açılma Açısı | 95° |
| Yapı | Açık |
| Sıkıştırıldığında | |
| Toplam Uzunluk | 5 5/8"14.29 cm |
| Toplam Yükseklik | 1 5/8"41.3 mm |
| Tutma Vidaları | |
| Adet | 2 |
| Uç Tipi | Sabit |
| Uç Malzemesi | Çelik, Kauçuk |
| Diş Boyutu | M5 |
| Güç Kaynağı | Hava |
| Maksimum Hava Giriş Basıncı | 40 psi2.8 bar |
| Hava Girişi ve Çıkışı | |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Dişli |
| Diş Boyutu | M5 |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Hava Silindiri Çalıştırma | |
| Stil | Çift Etkili |
| Mekanizma | Hava Uzatma/Hava Geri Çekme |
| Sıcaklık Aralığı | -23°C ila 74°C |
| Gövde Malzemesi | Çelik |
| Montaj Türü | Vida Takma |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 11/64"4.37 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Kelepçeleme Hareketi | Sabitleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Tekrarlayan sıkıştırma işlemleri ve üretim ortamlarında kullanılır. Bir giriş portundan gelen hava kelepçeyi devreye sokar, diğer giriş portundan gelen hava ise devreden çıkarır. Kelepçeler, hava basıncı kaybı durumunda bile tam nominal tutma kapasitesini korur. Kelepçenin portlarını bir kontrol vanasına ve bir hava hattına bağlamak için bağlantı parçaları (dahil değildir) gereklidir.
Açık kollu kelepçeler, tutma vidasını kol boyunca istediğiniz herhangi bir konuma hareket ettirmenize olanak tanır. Maksimum tutma kapasitesini elde etmek için vidayı tabana en yakın konuma getirin. Vida kolun ucuna yerleştirildiğinde kapasite %65'e kadar azalır.
