Havalı Sabitleme Toggle Kelepçeleri

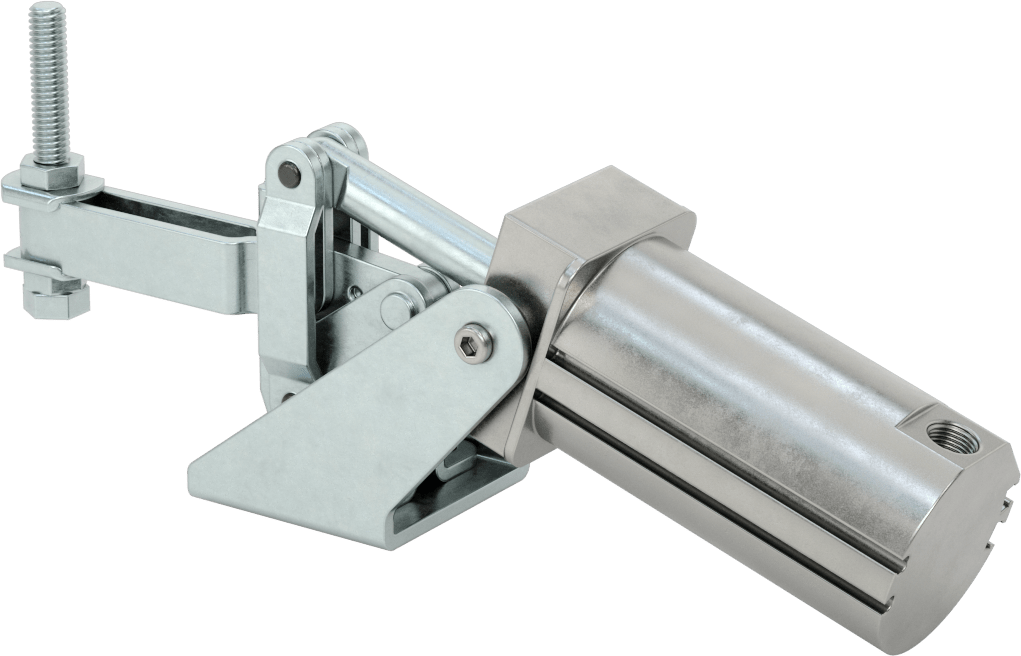

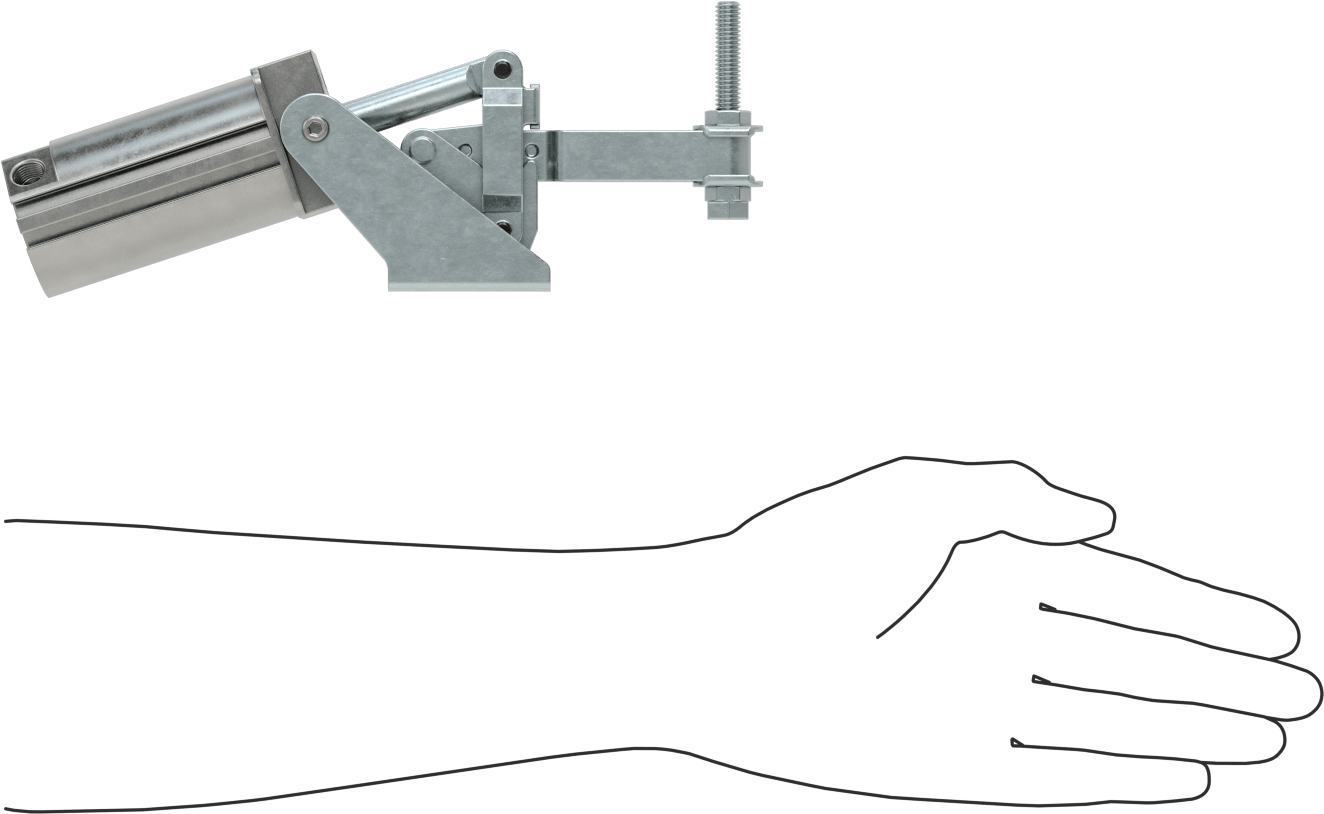

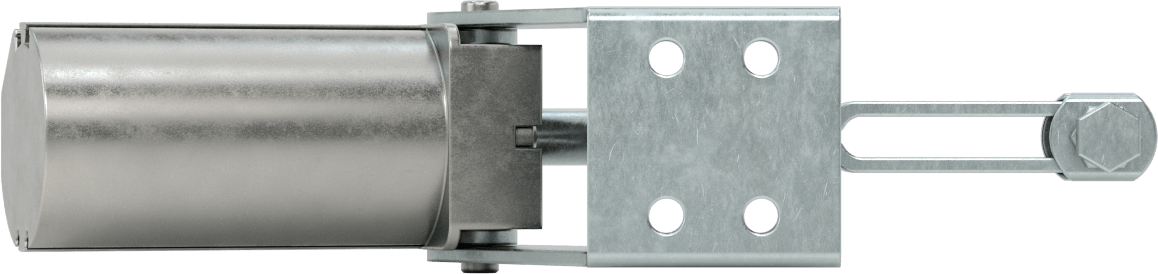

Pnömatik Sabitleme Mandal Kelepçesi Açık Kollu, 375 lbs. (170 kg) Tutma Kapasitesi
₺32.490 Adet
MZ-331751
Paket

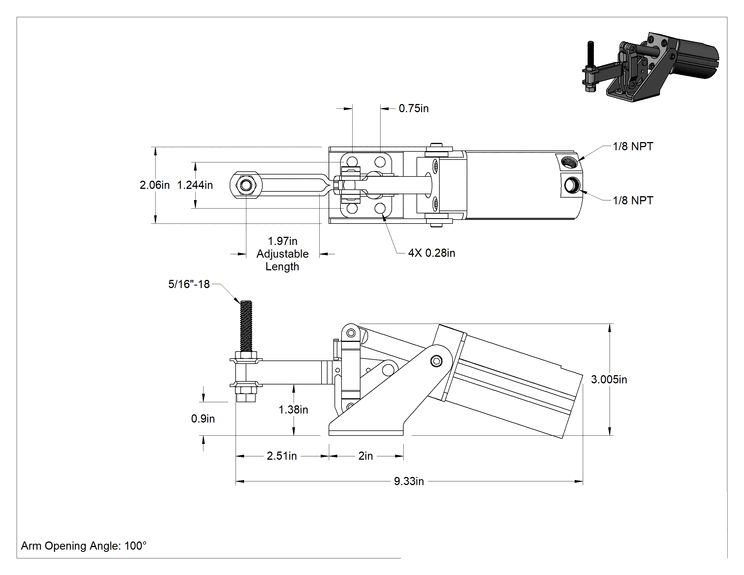

Özellikler
| Kelepçe Tipi | Sabitleme |
| Tutma Kapasitesi | 375 lbs.170 kg |
| Maksimum Sıkıştırma Boşluğu | 29/32"23.0 mm |
| Kol | |
| Yükseklik | 1 3/8"34.9 mm |
| Uzunluk | 2 1/2"63.5 mm |
| Açılma Açısı | 100° |
| Yapı | Açık |
| Sıkıştırıldığında | |
| Toplam Uzunluk | 9 3/8"23.81 cm |
| Toplam Yükseklik | 3"76.2 mm |
| Tutma Vidaları | |
| Adet | 2 |
| Uç Tipi | Sabit |
| Uç Malzemesi | Çelik, Kauçuk |
| Diş Boyutu | 5/16"-187.94 mm |
| Güç Kaynağı | Hava |
| Maksimum Hava Giriş Basıncı | 45 psi3.1 bar |
| Hava Girişi ve Çıkışı | |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Hava Silindiri Çalıştırma | |
| Stil | Çift Etkili |
| Mekanizma | Hava Uzatma/Hava Geri Çekme |
| Sıcaklık Aralığı | -23°C ila 74°C |
| Gövde Malzemesi | Çelik |
| Montaj Türü | Vida Takma |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 9/32"7.14 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Kelepçeleme Hareketi | Sabitleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Tekrarlayan sıkıştırma işlemleri ve üretim ortamlarında kullanılır. Bir giriş portundan gelen hava kelepçeyi devreye sokar, diğer giriş portundan gelen hava ise devreden çıkarır. Kelepçeler, hava basıncı kaybı durumunda bile tam nominal tutma kapasitesini korur. Kelepçenin portlarını bir kontrol vanasına ve bir hava hattına bağlamak için bağlantı parçaları (dahil değildir) gereklidir.
Açık kollu kelepçeler, tutma vidasını kol boyunca istediğiniz herhangi bir konuma hareket ettirmenize olanak tanır. Maksimum tutma kapasitesini elde etmek için vidayı tabana en yakın konuma getirin. Vida kolun ucuna yerleştirildiğinde kapasite %65'e kadar azalır.
