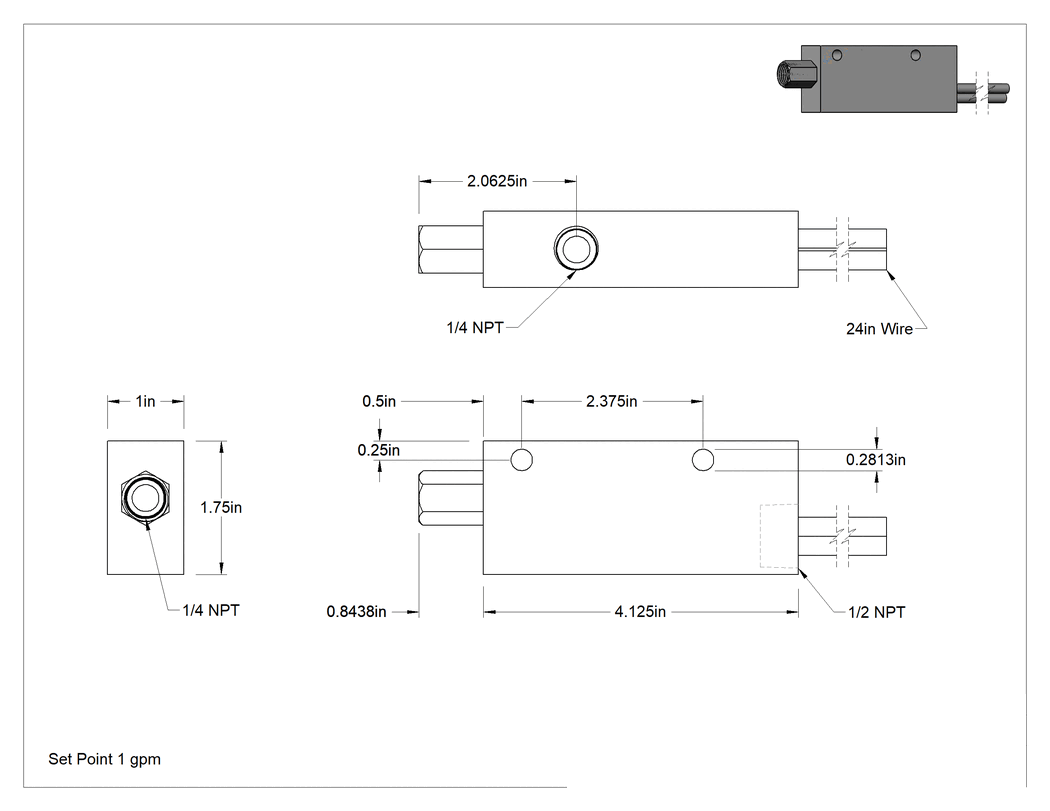

Sabit Ayarlı Yüksek Basınçlı Akış Anahtarı, Dirsek, SPDT, 1/4 NPT Dişi, Pirinç Gövde 1 gpm Ayar Noktası
Özellikler
| Şekil | 90° Dirsek |
| Anahtar Tanımı | SPDT |
| Gövde Malzemesi | Pirinç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Boru Bağlantıları | 1/4 NPT Dişi |
| Ayar Noktası | 1 gpm |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | |
| Sıvılar için | 0.15 gpm |
| Gaz İçin | 0.02 scfm |
| Sıcaklıktaki Maksimum Basınç | 1,000 psi @ 70° F69 bar @ 21°C |
| Sıcaklık Aralığı | -29°C ila 107°C |
| Gerilimde Maksimum Anahtarlama Akımı | 0.4 amp @ 30V AC 0.17 amp @ 120V AC 0.08 amp @ 240V AC 0.3 amp @ 30V DC 0.13 amp @ 120V DC 0.06 amp @ 240V DC |
| Kablo Kanalı | |
| Anma Ölçüsü | 1/2 |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Noktası Arası Uzunluk | 2 1/16"52.4 mm |
| Hassasiyet | ±10% |
| Kalibrasyon Akışkanı | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Sertifikasyon | UL Onaylı Bileşen |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Birlikte Kullanım | Sıvılar |
| Maksimum Viskozite | 430 cP |
| Montaj | |
| Konum | Sıralı |
| Konum | Herhangi Bir Açı |
| Kontrol Edilen Devre Sayısı | 1 |
| Tel Çıkış Sayısı | 3 |
| Conta Malzemesi | Floroelastomer |
| Ayar Noktası Yapılandırması | Sabit |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Pirinç, Epoksi, Floroelastomer, Polisülfon |
| Tel Bağlantısı | Tel Uçları |
| Tel Ucu Uzunluğu | 24"60.96 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Yüksek basınçlı hatlardaki ayarlanabilir akış anahtarlarına göre daha hızlı kurulan bu anahtarlar, ekipmanı belirli bir seviyede etkinleştirmek veya devre dışı bırakmak üzere fabrikada ayarlanmış olarak gelir. Sıvının viskozite ve yoğunluk değişikliklerini telafi ederler. Akan sıvı iç pistonu ittiğinde, anahtar pistonun konumunu okuyarak akışı ölçer. Piston ayar noktasını geçtiğinde anahtar devreye girer. Tüm anahtarlar, montaj konumlarından bağımsız olarak akışı doğru şekilde ölçer.
Bu teraziler su ile kalibre edilmiştir. Ayrıca, sıvınızın özgül ağırlık dönüştürme faktörünü uygulayarak yeni ayar noktasını hesaplayarak diğer sıvılarla da kullanılabilirler.
SPDT—SPDT (tek kutuplu, çift atımlı) anahtarlar, bir cihazı kapalı konumdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir.
