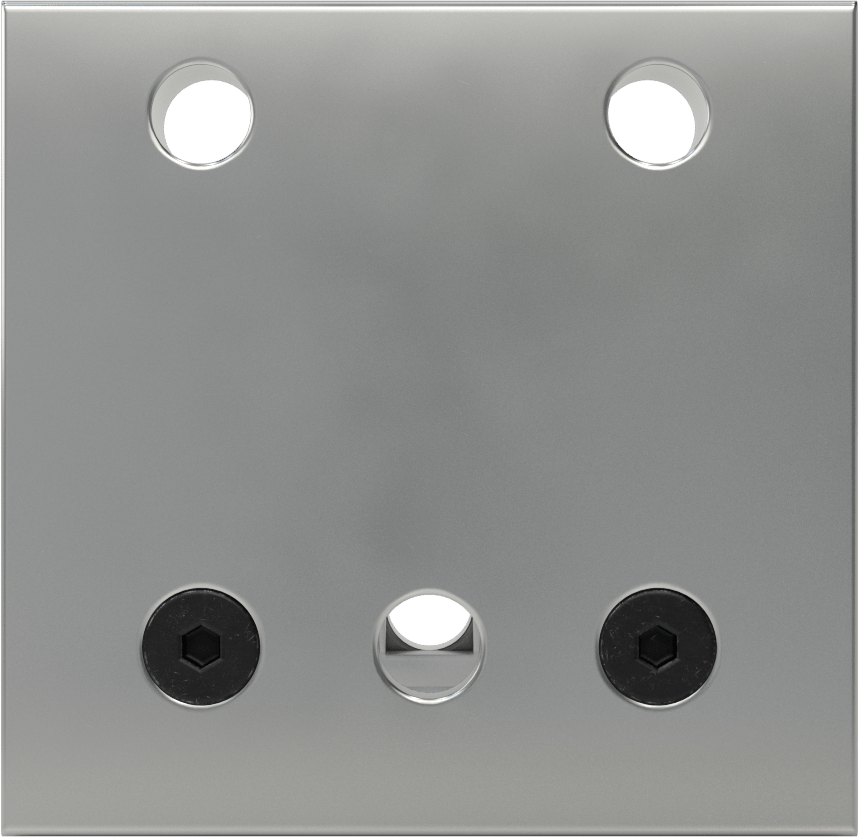

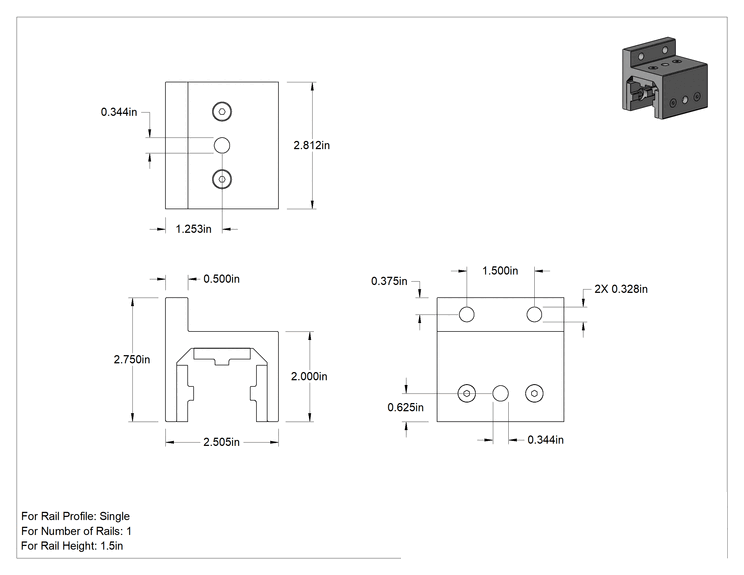

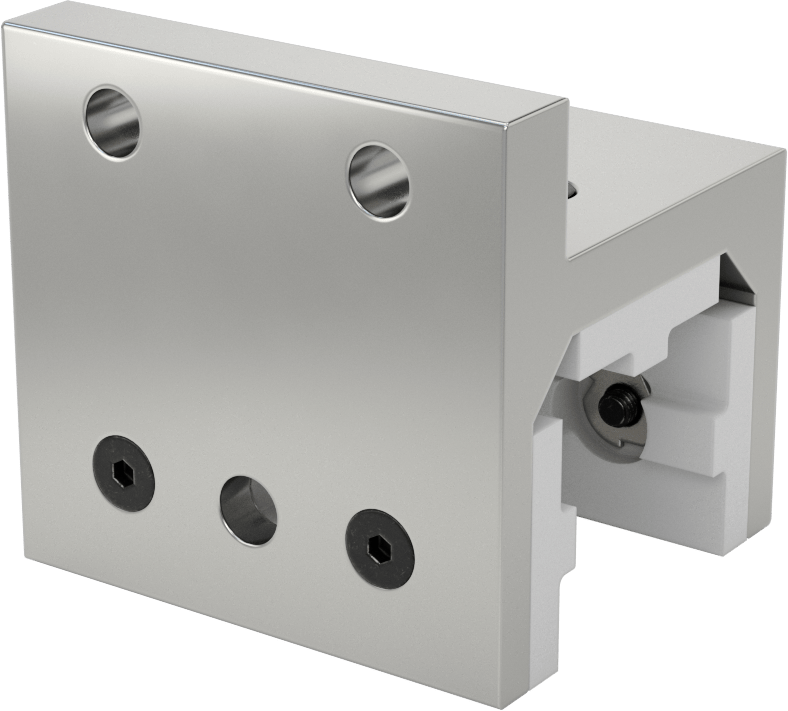

T-Yivli Çerçeve, Flanşlı Ağır Hizmet Tipi Rulman 1.5" (38.1 mm) Yüksekliğinde Ray, 2.813 inç (71.5 mm) Uzunluk, Gümüş

Bileşenleri bu yük kapasiteli yataklara ve ray makaralarına monte ederek T-kanallı raylar boyunca doğrusal hareket sağlayın.

Rulmanlar, ray makaraları gibi diğer T-oluklu çerçeveli doğrusal hareket bileşenlerinden daha hassas hareket eder ve genellikle otomatik sistemlerde ve tekrarlayan hareket gerektiren diğer uygulamalarda kullanılır. Kaygan, dayanıklı plastikle kaplıdırlar ve hareketli parçaları yoktur. Bu rulmanlar kir, su, darbe ve titreşime dayanıklıdır. Ray üzerine oturmalarını ayarlamak için, rulman yastığı ile rulman yuvası arasına ürünle birlikte verilen şimlerden birini kaydırın.

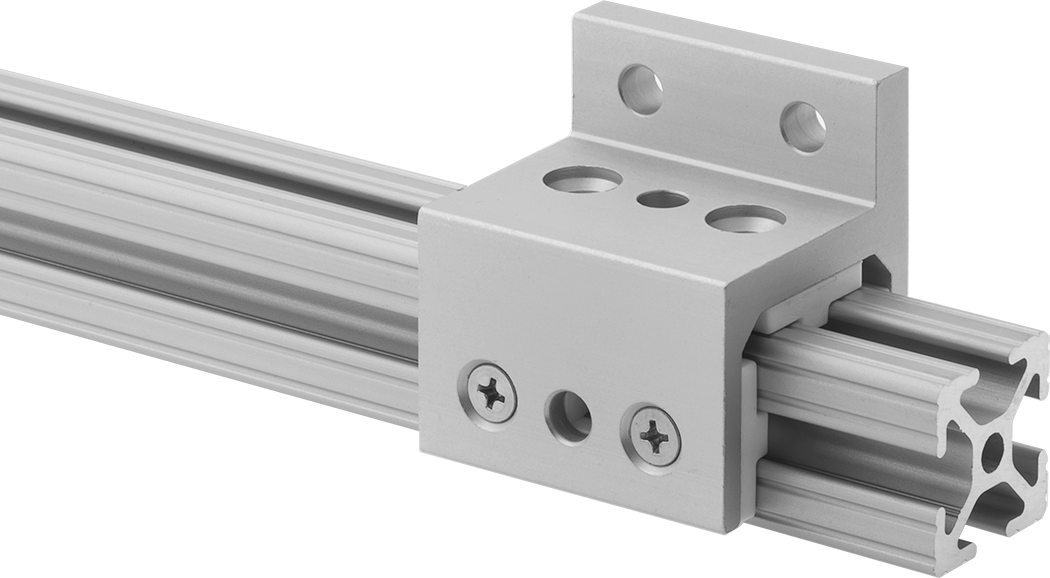

Flanşlı kovan yatakları iki farklı yönde monte edilebilir: birinde yatak ray boyunca kayarken, diğerinde yatak bir bağlantı parçası görevi görerek rayın kaymasını sağlar. Raylara, yüklerin üzerine ve diğer yüzeylere sabitlemek için cıvataları flanş deliklerinden geçirin.

Ağır hizmet tipi flanşlı rulmanlar, rulman yuvasına daha sıkı bir tutuş sağlamak için rulman pedlerinde dişli ek parçalara sahiptir. Bunlar, sık sık başlatma, durdurma ve hız değişikliklerinin olduğu pick-and-place, parça transferi ve diğer yüksek hızlı uygulamalarda iyi çalışır.
