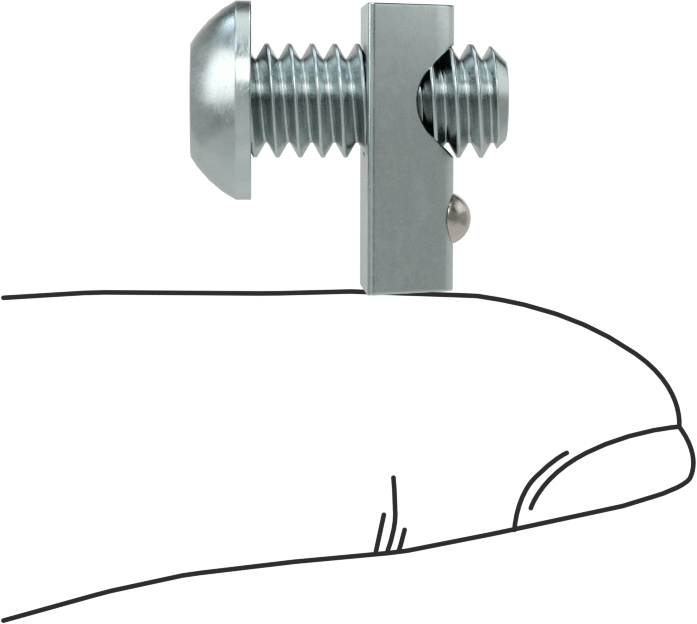

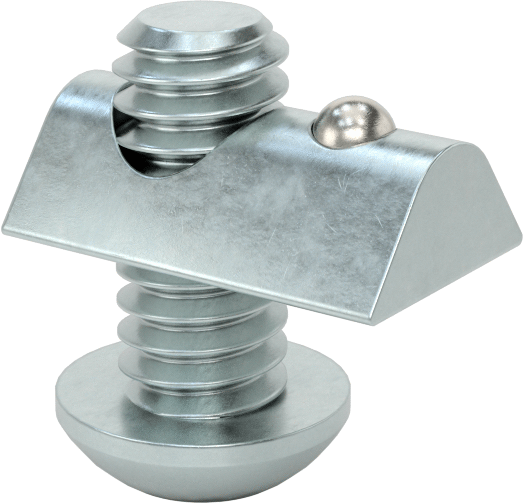

T-Yivli Çerçeve, Takılabilir Bilyalı Somun ve 1/4" (6.35 mm)-20 Dişli Düğme Başlı 1" (25.4 mm) Ray
Özellikler
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Yaylı Bilye |
| Bağlantı Elemanı Başlığı Şekli | Düğme |
| Ray Yüksekliği | |
| Tekli | 1"25.4 mm |
| Çift ve Dörtlü | 2"50.8 mm |
| Üçlü | 3"76.2 mm |
| Montaj | |
| Delik Konumu | Ofset |
| Bağlantı Elemanı Diş Boyutu | 1/4"-206.35 mm |
| Bağlantı Elemanı Diş Uzunluğu | 9/16"14.3 mm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Bağlantı Elemanı Montaj Tipi | Drop In |
| Vida | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Somun | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.197"5.00 mm |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Tak-çıkar bağlantı elemanları, bileşenleri takmak için T-yuvasına doğrudan oturur — mevcut yapınızı sökmenize gerek yoktur. Ancak, ray ile temas eden yüzey alanı daha az olduğu için uç beslemeli bağlantı elemanlarına göre daha az güvenli bağlantılar oluştururlar.
Yaylı bilyalı somunlar yerinde sabit durur, böylece dikey raylar üzerinde aşağı kaymazlar. Bilye deliklerin üzerinde kayar, bu sayede yeniden konumlandırılması kolaydır.
Düğme başlı vidalar daha kompakttır, bu nedenle T-oluklu çerçeveler için diğer vidalara göre dar alanlarda daha uygundur.
Ofset somunların bir ucuna yakın bir montaj deliği vardır, böylece bunları köşelerin ve ray uçlarının yanına monte edebilirsiniz.
