Eğriler için Bilyalı Rulmanlı Taşıyıcılar ve Kılavuz Raylar

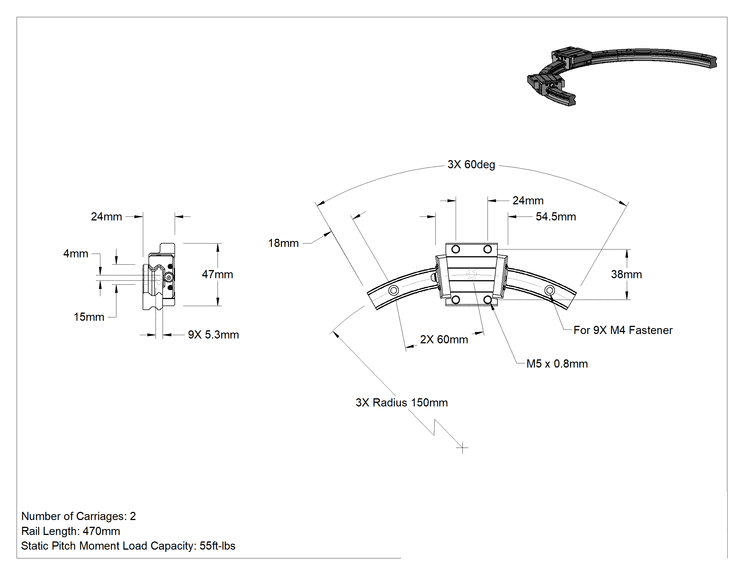

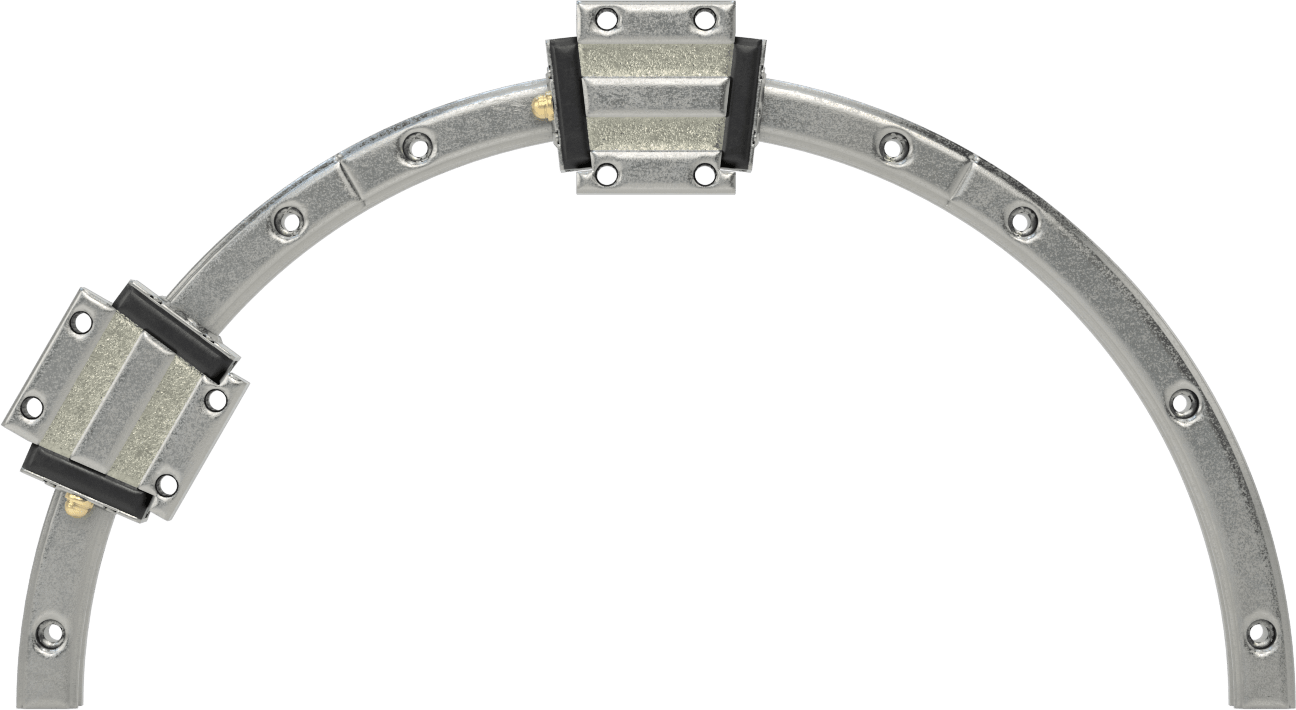

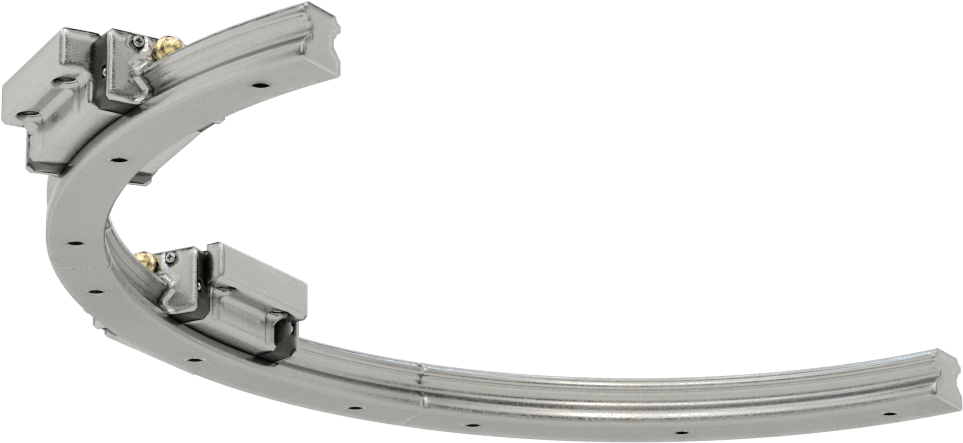

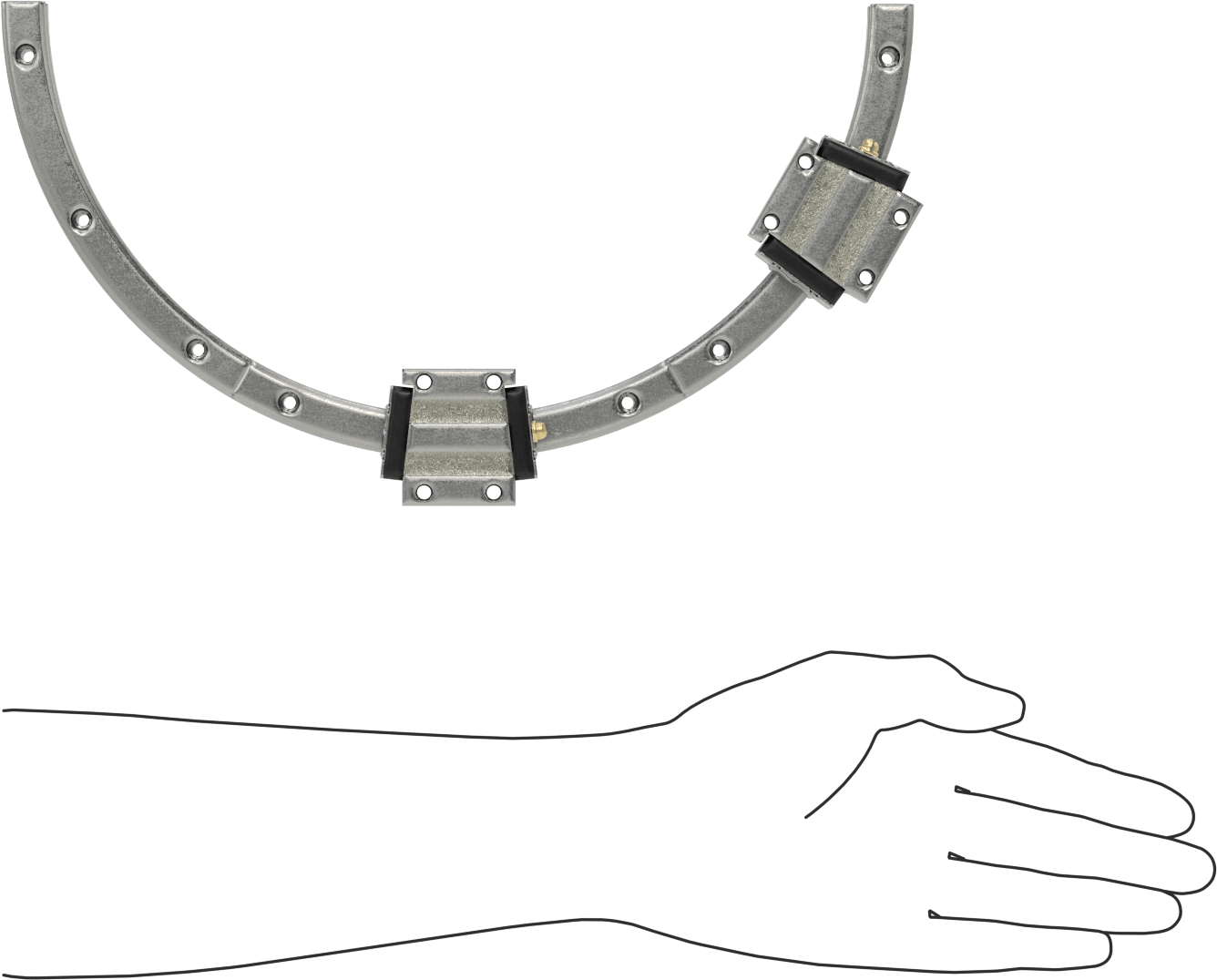

Eğriler için Bilyalı Rulmanlı Taşıyıcı ve Kılavuz Ray 150 mm Ray Kıvrım Yarıçapına Sahip Yarım Yuvarlak Ray, 470 mm Uzunluk
₺287.666 Adet
MZ-285672
Paket
Özellikler
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Ray Stili | Kavisli |
| Ray Şekli | Yarım Yuvarlak |
| Kara Sayısı | 2 |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Kıvrılma Yarıçapı | 150 mm |
| Ray Genişliği | 15 mm |
| Ray Uzunluğu | 470 mm |
| Dinamik Yük Kapasitesi | 1,450 lbs.658 kg |
| Statik Yük Kapasitesi | 2,400 lbs.1089 kg |
| Statik Eğim Moment Yük Kapasitesi | 55 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 60 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 55 ft.-lbs. |
| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 47 mm |
| Taşıyıcı Uzunluğu | 55 mm |
| Ray Malzemesi | Çelik |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj Deliği Diş Boyutu | M5 |
| Montaj Deliği Diş Adımı | 0.8 mm |
| Montaj Bağlantı Elemanı Diş Boyutu | M4 |
| Montaj Deliği Merkezden Merkeze | 60 mm |
| Montaj Deliği Merkez-Uç Mesafesi | 18 mm |
| Montaj Deliği Derinliği | 5.3 mm |
| Montaj Deliği Sayısı | |
| Taşıyıcı | 4 |
| Kılavuz Rayı | 9 |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | THK AFB Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası Dahil | Evet |
| Gres Yağlama Noktası Montaj Deliği Çapı | 4 mm |
| Menşe Ülke | Japonya |
| İlgili Ürün | Montaj Deliği Tapaları |
Açıklama
Virajlarda ve döngülerde pürüzsüz ve hassas hareket için, bu taşıyıcılarda yüksek hızda ve yüksek yük uygulamalarında iyi çalışan bilyalı rulmanlar bulunur. Bu taşıyıcıları ve kılavuz rayları genellikle montaj istasyonları ve diğer tekrarlayan işlemlerde kullanılır. Makaralı ve kovanlı rulmanlara kıyasla, bu taşıyıcılardaki bilyalı rulmanlar daha az sürtünmeyle çalışır, ancak tozlu ve ıslak ortamlarda kovanlı rulmanlar kadar dayanıklı değildir. Bilyalı rulmanlarda kafes bulunmadığından, taşıyıcıyı kılavuz rayından çıkarırsanız rulmanlar dışarı düşer.
