Vidalı Mikro M12 Konektör 90 Derece Dirsek Prizi, 8 Kutup, 1 Kama Kanalı, A Kodu

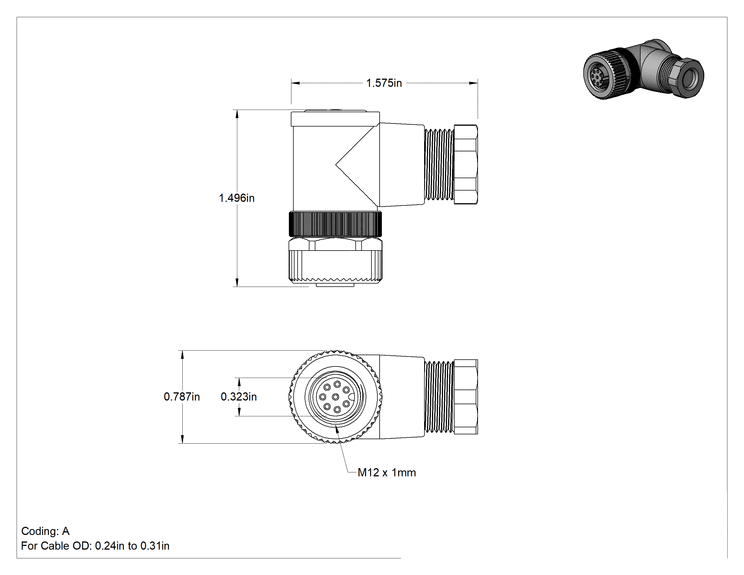

Teknik Çizim

Özellikler

Uygulama	Güç/Sinyal
Bağlantı Tipi	Mikro M12
Elektrik Konektörü Bileşeni	Dudak
Cins	Dişi
Şekil	90° Dirsek

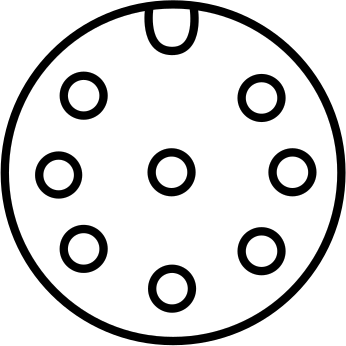

Kutup Sayısı	8
Kodlama	A

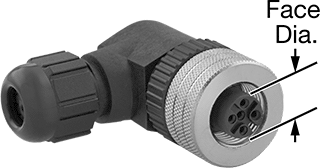

Yüzey Çapı	0.3"7.62 mm
Gerilim	30V AC/30V DC
Akım	2A
Tel Bağlantı Tipi	Vidalı Terminaller
AWG İçin	24-20
Kablo Dış Çapı İçin	0.24"-0.31"6.10 mm / 7.87 mm
Renk	Siyah
Gövde Malzemesi	Poliüretan Kauçuk
Gövde Dişi
Boyut	M12
Adım	1 mm
Tip	Metrik
Konum	İç
Gövde Bağlantı Tipi	Vida Sıkma
Minimum Sıcaklık	-40°
Maksimum Sıcaklık	85°C
Çevre	Tozlu, Dalgıç
Çevre Derecelendirmesi	IP67
Karşılanan Teknik Özellikler	C-UL Onaylı Bileşen, UL Onaylı Bileşen
Menşe Ülke	Çin Halk Cumhuriyeti

Açıklama

M12 bağlantılarına sıkıca vidalandıkları için, bu konektörler, ekipmanınıza güç ve sinyal veya sadece güç gönderirken, zorlu endüstriyel ortamlarda ve otomatik sistemlerde kirletici maddelerin girmesine veya titreşimden dolayı gevşemesine izin vermez. Kutupları ve anahtar yuvaları standart kodlama düzenlerine uygundur, bu da konektörleri yanlış eşleştirme olasılığını azaltır.

A ve C kodlu konektörler hem güç hem de sinyal gönderirken, K, L, S ve T kodlu konektörler yalnızca güç gönderir. AC ve DC sensörler, aktüatörler, motorlar, ışık perdeleri ve diğer cihazlar için A kodlu konektörleri seçin. Bu konektörler genellikle ekipmanı IO Link denetleyicilerine ve Profibus, DeviceNet ve diğer fieldbus sistemlerine bağlamak için kullanılır. 90° dirsek konektörleri, kablonuzu ekipmanın yanından geçirir, böylece makinelerin arkasına ve dar alanlara sığar.

Vidalı terminallere sahip konektörler, vidayı sıkarak kabloyu tutar. IP67 ve IP68 sınıfı konektörler kısa süreli suya daldırmaya dayanabilir.

Kullanılmadığında konektörleri korumak ve IP ve NEMA derecelendirmelerini korumak için kapaklar ekleyin.

Not: Yuvaların ve dişi konektörlerin ön yüzünde kullanılmayan ekstra delikler bulunabilir.
