Basınç Kayıt Filmi, Makara İz Analizi Kiti 12" (30.48 cm) x 10" (25.40 cm)
Özellikler
| Bileşen | Roller Impression Analysis Kit |
| Uzunluk | 12"30.48 cm |
| Genişlik | 10"25.40 cm |
| Kalınlık | 0.004", 0.007"0.10 mm / 0.18 mm |
| Basınç Aralığı | 70 psi ila 7,100 psi |
| Görüntü Üretimi | Renk |
| Uzamsal Çözünürlük | 5 μm ila 15 μm |
| Sıcaklık Aralığı | 21°C ila 35°C |
| İçerir | Renk Korelasyon Kılavuzu, Nakliye Zarfı, Bir adet 0.004 inç kalınlığında sac, İki Adet 0.007 inç Kalınlığında Levha |
| Hassasiyet | ±%4 |
| Menşe Ülke | Japonya, Amerika Birleşik Devletleri |
Açıklama
Basınç dağılımı ve büyüklüğünün anlık, kalıcı bir görüntüsünü oluşturun. Bu film tabakaları, sızıntılara ve gerilme kırıklarına yol açabilecek dengesiz basıncı tespit etmenize yardımcı olur. Bunları, cıvatalı bağlantılar, kaynak fikstürleri ve kalıplar gibi birbirine temas eden herhangi iki yüzey arasında kullanın. Film içindeki küçük kapsüller belirli basınç seviyelerinde patlayarak filmin renginin değişmesine neden olur. Bu, ısı haritasına benzer şekilde basınç değişiminin anlık bir haritasını oluşturur. Özel boyut için filmi makasla kesin.
İki yaprak içeren film birlikte kullanılmalıdır.

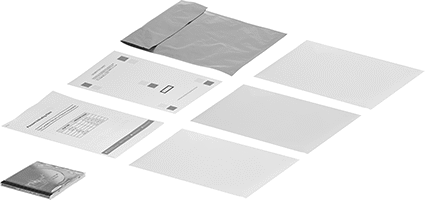

Silindir İz Analizi Kitleri—Silindir iz analizi kitleri, NIP iz kitleri olarak da bilinir. Bu kitler, üç adet film tabakası, silindir sistemlerine özel bir renk korelasyon kılavuzu ve filminizi analiz için göndermeniz için bir posta zarfı içerir. Üretici, analizi özel bir yazılım aracılığıyla gerçekleştirir. Bu yazılım, renk korelasyon kılavuzundan daha doğru sonuçlar verir. Numunenizi gönderdikten birkaç gün sonra, kuvvet dağılımı ve büyüklüğü hakkında tam bir rapor içeren bir e-posta alacaksınız.
0.007 inç Kalınlık—0.007 inç kalınlığındaki film, birlikte kullanılması gereken iki adet 0.0035 inç kalınlığında tabakadan oluşur.
