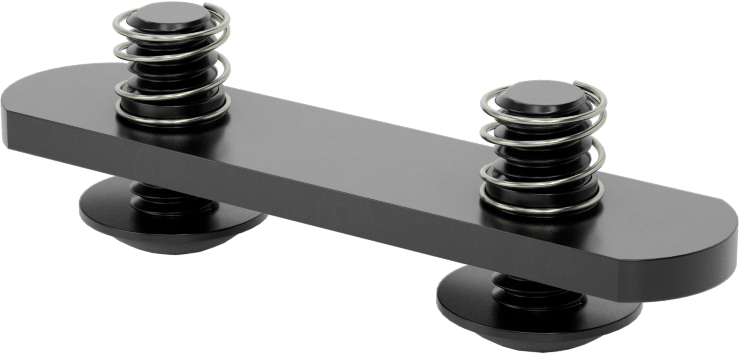

T-Yivli Çerçeve Çift Yaylı Somun ve Flanşlı Düğme Başlı, 1.5" (38.1 mm) Yüksekliğinde Ray için
Özellikler
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Çift Yay |
| Bağlantı Elemanı Başlığı Şekli | Flanşlı Düğme |
| Ray Yüksekliği | |
| Tekli | 1 1/2"38.1 mm |
| Çift ve Dörtlü | 3"76.2 mm |
| Üçlü | 4 1/2"11.43 cm |
| Montaj | |
| Delik Konumu | Ofset |
| Bağlantı Elemanı Montaj Tipi | End Feed |
| Bağlantı Elemanı Diş Boyutu | 5/16"-187.94 mm |
| Bağlantı Elemanı Diş Uzunluğu | 11/16"17.5 mm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Vida | |
| Renk | Siyah |
| Malzeme | Çinko Kaplı Çelik |
| Somun | |
| Renk | Siyah |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.222"5.64 mm |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Uç beslemeli bağlantı elemanları, bileşenleri takmak için rayın ucuna kaydırılır. Rayla temas eden yüzey alanı daha fazla olduğu için, geçmeli bağlantı elemanlarına göre daha güçlü bağlantılar oluştururlar.
Flanşlı düğme başlı vidalar, standart düğme başlı bağlantı elemanlarından daha geniş bir başlığa sahiptir, bu nedenle geniş montaj delikleri için pul kullanmanıza gerek yoktur.
Birden fazla deliği olan braketleri takmak için çift ve üçlü somunlar kullanın. Her delik için tek bir somun ve vida kullanma ihtiyacını ortadan kaldırırlar.
Yaylı somunlar kendiliğinden yerinde kalır, bu sayede dikey raylar üzerinde aşağı kaymazlar.
Ofset somunların bir ucuna yakın bir montaj deliği vardır, böylece bunları köşelerin ve ray uçlarının yanına monte edebilirsiniz.
