Çekme Çubuğu Çatal Bağlantı Elemanı

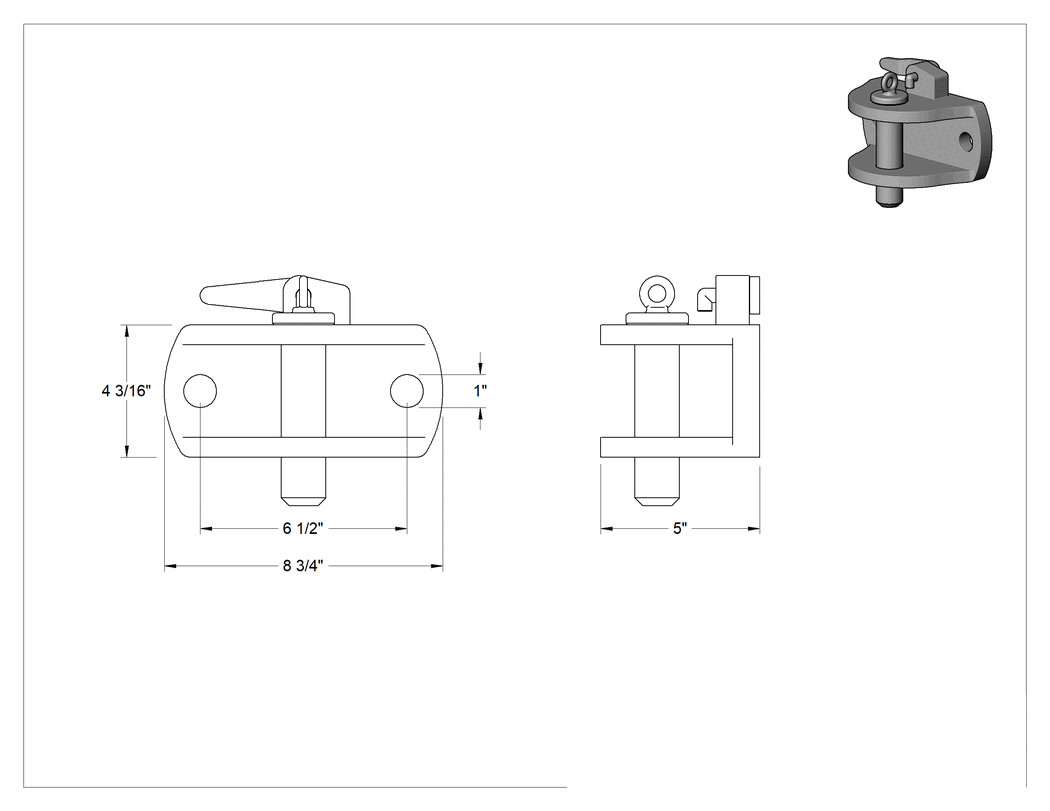

Teknik Çizim

Özellikler

Çekme Bağlantı Elemanı Tipi	Çatal
Mandal Konumu	Dikey
Stil	12
Maksimum Römork Ağırlığı için	60,000 lb.27216 kg
Dikey Kapasite	Derecelendirilmemiştir
Minimum Çekme Çubuğu Halkası İç Çapı için	2"50.8 mm
Maksimum Çekme Halkası Kalınlığı İçin	1 13/16"46.0 mm
Toplam Derinlik	5"12.70 cm
Malzeme	Çelik
Dahil Edilen Montaj Bağlantı Elemanları	Hayır

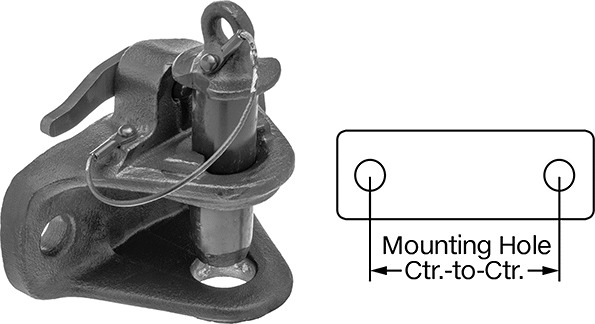

Montaj Deliği
Çap	1"25.4 mm
Merkezden Merkeze	6.5"16.51 cm
Montaj Plakası
Genişlik	8 3/4"22.23 cm
Yükseklik	4 3/16"10.64 cm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Pintle hitches olarak da bilinen bu parçalar, çekme halkalarıyla birlikte kullanılarak römorku çekmek üzere aracınıza bağlamak için kullanılır. Maksimum römork ağırlığı, çekilen toplam ağırlıktır. Dikey kapasite (dil ağırlığı olarak da bilinir), çekme halkası veya bağlantı topu üzerindeki yükün ağırlığını temsil eder. Montaj için 8. sınıf bağlantı elemanları (bazı kuplörlerle birlikte verilir) kullanın. Kuplörleri doğrudan araca monte edin veya bir montaj plakası eki kullanarak bunları bir bağlantı alıcısına monte edin. Çekme Kuplörleri ve Bağlantı Alıcıları için Montaj Plakası Eklerine bakın.

Not: Kapasite, arazi kullanımında %25 azalır.

Dikey Mandal—Dikey mandallı kuplörler yukarı doğru hareket ederek açılır. Bunlar en yaygın tiptir.
