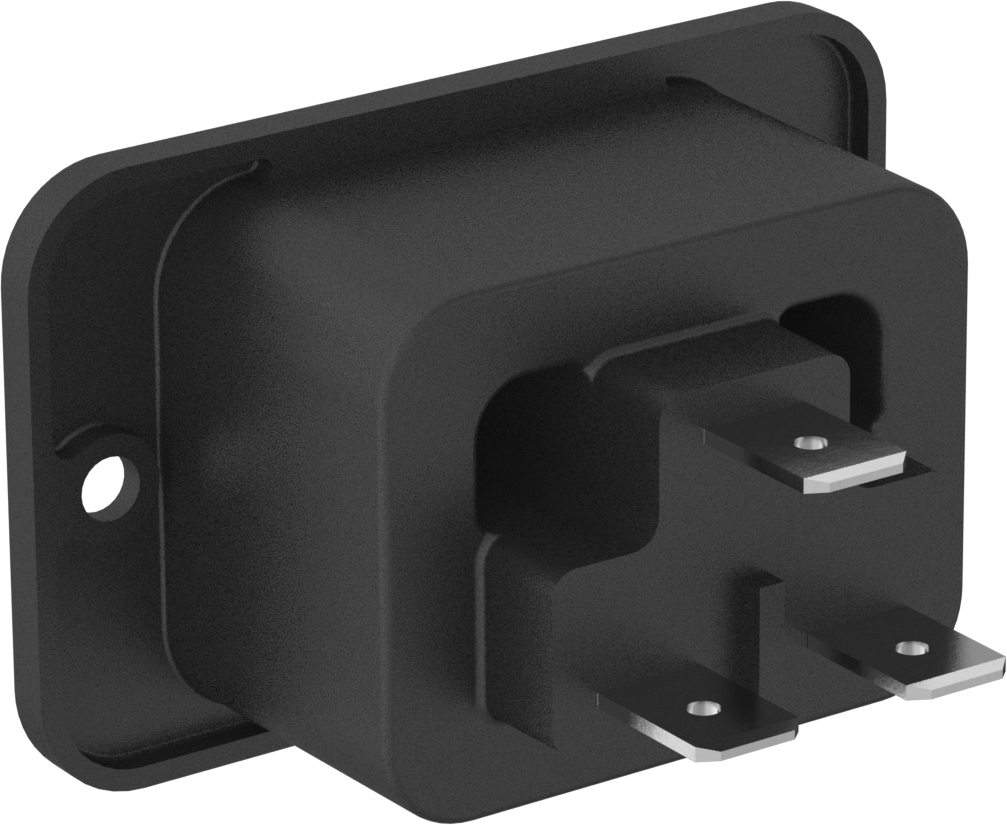

IEC Konektör Vidalı Dişi, Hızlı Ayrılabilir Terminal, C19
Özellikler
| Bağlantı Tipi | Düz Bıçak |
| Elektrik Konektörü Bileşeni | Yuva |
| Yuva Tipi | Tekli |
| Cins | Dişi |
| Şekil | Düz |
| IEC Stili | C19 |
| Topraklama | Topraklanmış |
| Yuva Sayısı | 3 |
| Gerilim | 250V AC |
| Akım (Anma) | 20A (UL), 16A (IEC) |
| Frekans | 50 Hz, 60 Hz |
| Tel Bağlantı Tipi | Faston Terminaller |

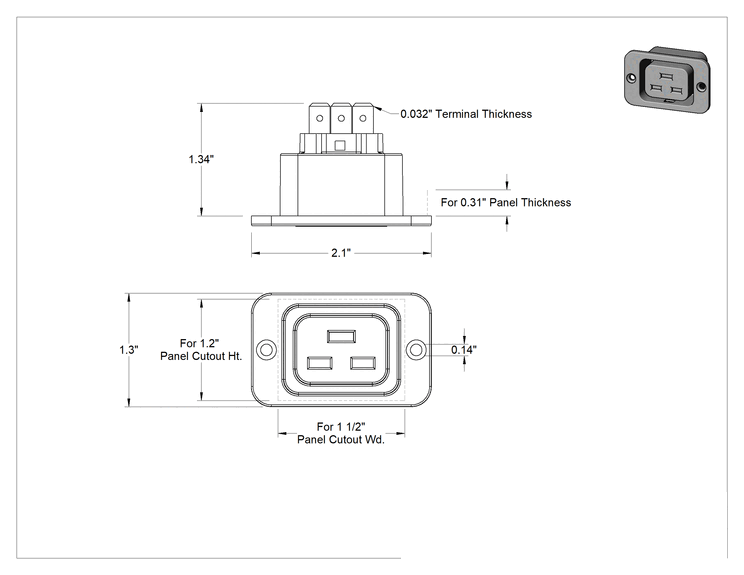

| Terminal | |
| Uzunluk | 1.34"34.0 mm |
| Genişlik | 1/4"6.35 mm |
| Kalınlık | 0.032"0.81 mm |
| Gövde Malzemesi | Plastik |
| Montaj Türü | Vida Takma |
| Montaj Konumu | Panel |
| Panel Açıklığı İçin | |
| Yükseklik | 1.2"30.5 mm |
| Genişlik | 1 1/2"38.1 mm |
| Panel Kalınlığı İçin | 0.31"7.87 mm |
| Montaj Deliği Çapı | 0.14"3.56 mm |
| Sıcaklık Aralığı | -23°C ila 68°C |
| Darbe Koruma Sınıfı | I |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, UL 94 V-0, CSA Sertifikalı, CE İşareti, ENEC İşaretli, IEC 60320 |
| Renk | Siyah |
| Menşe Ülke | Hindistan |
Açıklama
Bu konektörleri standart IEC güç kablolarıyla eşleştirerek elektronik cihazlarınıza güç sağlayın veya cihazlarınızdan güç alın. Genellikle duvar prizlerinden güç aktarmak için kullanılır; cihazlarınızı harici bir güç kaynağına bağlamanıza gerek yoktur. Bunun yerine, her konektörün arkasındaki terminalleri kullanarak bu konektörleri cihazınıza bağlayın. Çoğu, ABD veya uluslararası güvenlik standartlarına uygundur.
Prizler genellikle elektrikli cihazlara takılır. Çoğu aynı zamanda elektrik çarpmasına karşı koruma da içerir. Sınıf I elektrik çarpması koruması, bu prizlerin yalıtılmış olduğu ve elektrik çarpmalarını önlemek için koruyucu bir topraklama bağlantısına sahip olduğu anlamına gelir. Dişi prizler, genellikle bir elektronik cihazdan başka bir cihaza güç aktarmak için kullanılır. C19 prizler genellikle J prizleri olarak adlandırılır.
Vidalı konektörler, cihaza montaj delikleri açabildiğiniz sürece, herhangi bir panel kalınlığına sahip cihazlara monte edilebilir. Hızlı bağlantı kesme terminal kablo bağlantıları, vida ve tırnaklı terminal bağlantılarına göre daha hızlı kablolanır. Terminaller, kablolamanızdaki hızlı bağlantı kesme terminalleriyle birlikte kayar ve elle kolayca çıkarılabilir, ancak yine de güçlü bir tutuş sağlar.
UL 94 sınıfına sahip konektörler, UL'nin alev testlerinden birini geçmiştir. UL 94 V-0, alev aldıklarında 10 saniye içinde kendiliğinden söndükleri ve damlamadan alev yaymayacakları anlamına gelir.
