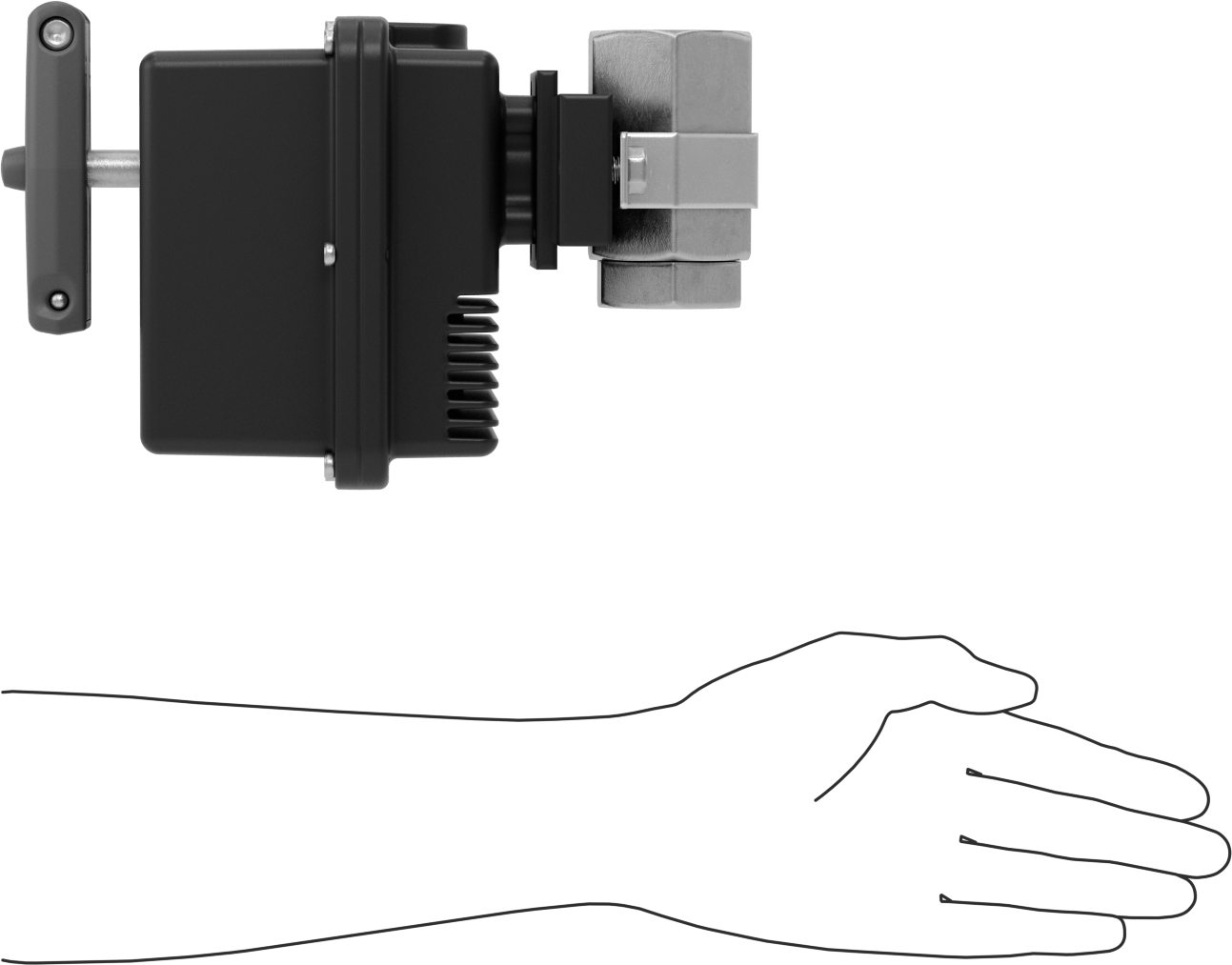

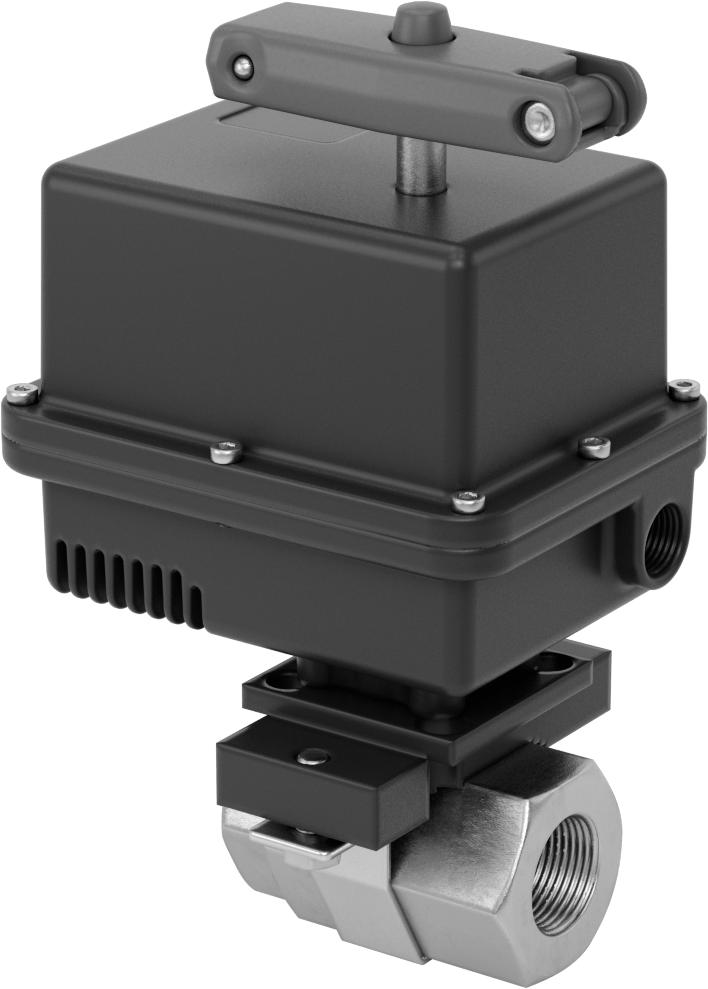

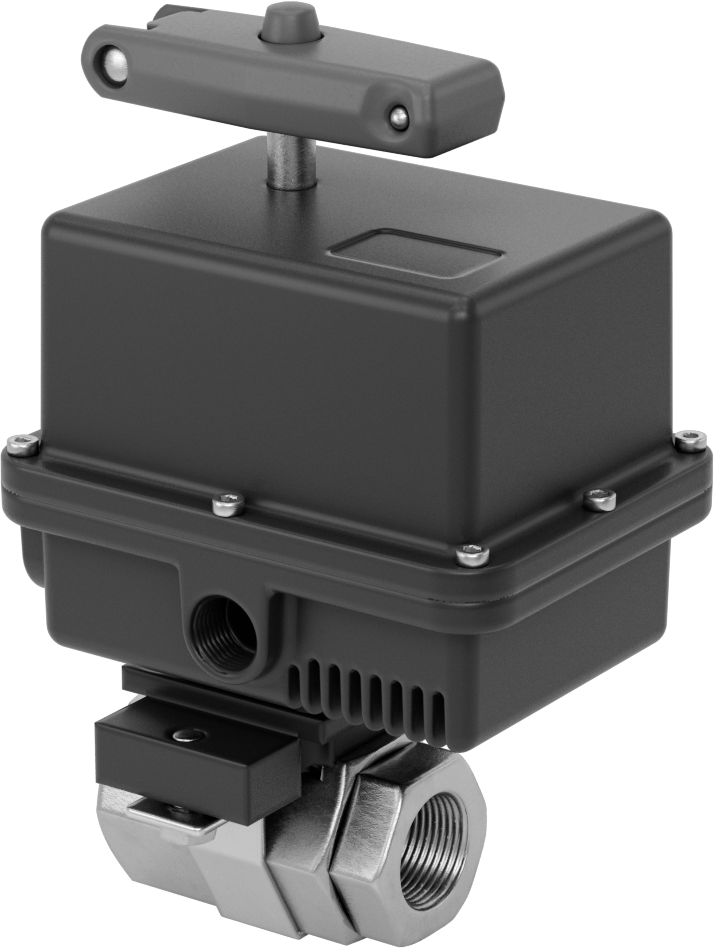

Motor Tahrikli Açma/Kapama Vanası, Pirinç Gövde
5 varyant (Boru Çapı, Bağlantı Noktası Türü); ₺132.196 – ₺202.296
Motor Tahrikli Açma/Kapama Vanası, Pirinç Gövde, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışan aktüatörlü küresel vanalardır. Bu aile 5 varyant sunar; Yükseklik ve Genişlik seçenekleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺132.196 – ₺202.296 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Açık veya Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPTF |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 46 |
| Maksimum Basınç | 720 psi @ 150° F50 bar @ 66°C |
| Maksimum Buhar Basıncı | 150 psi @ 366° F10 bar @ 186°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 6 sec. |
| Sıcaklık Aralığı | -46°C ila 232°C |
| Aktüatör Sıcaklık Aralığı | 4°C ila 66°C |
| Gerilim | 120V AC |
| Frekans | 50 Hz, 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Açma/Kapama Süresi | 4.5 saniye açık, 1.5 Saniye Kapalı |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |

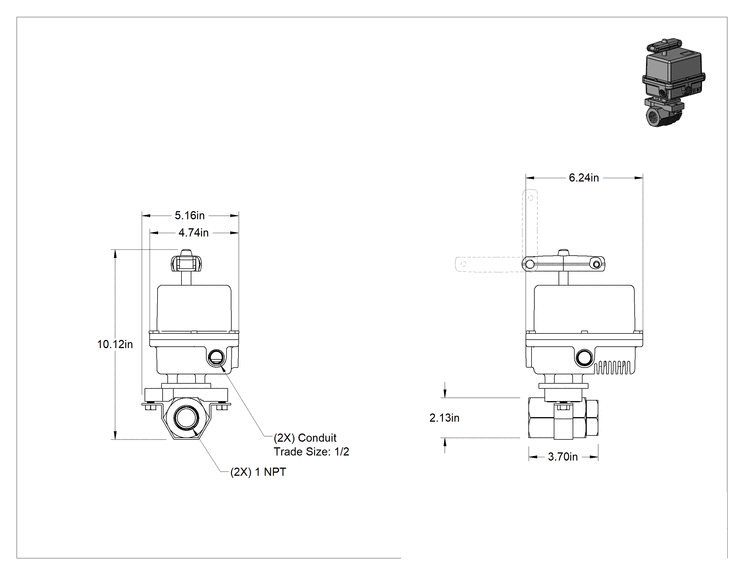

| Valf Uzunluğu | 3 11/16"93.7 mm |
| Vana Genişliği | 2 1/8"54.0 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 6 1/4"15.88 cm |
| Aktüatör Genişliği | 4 3/4"12.06 cm |
| Toplam | |
| Uzunluk | 6 1/4"15.88 cm |
| Yükseklik | 10 1/16"25.56 cm |
| Genişlik | 4 3/4"12.06 cm |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Hayır |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Toluen, Su, Xenon |
| Orta | Etilen Glikol, Metanol, Mineral Solvent, Ksilen |
| Yetersiz | Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Tuzlu Su, Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, yüksek akış hızlarını ve basınçları kaldırabilen bir motora sahiptir. Hepsi, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Vanalar, çalıştırılmadıkça normalde kapalı veya çalıştırılmadıkça normalde açık olacak şekilde kablolanabilir. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler.
Aktüatör, hareketi en aza indirmek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üstündeki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Tam portlu vanalar akışı kısıtlamaz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
