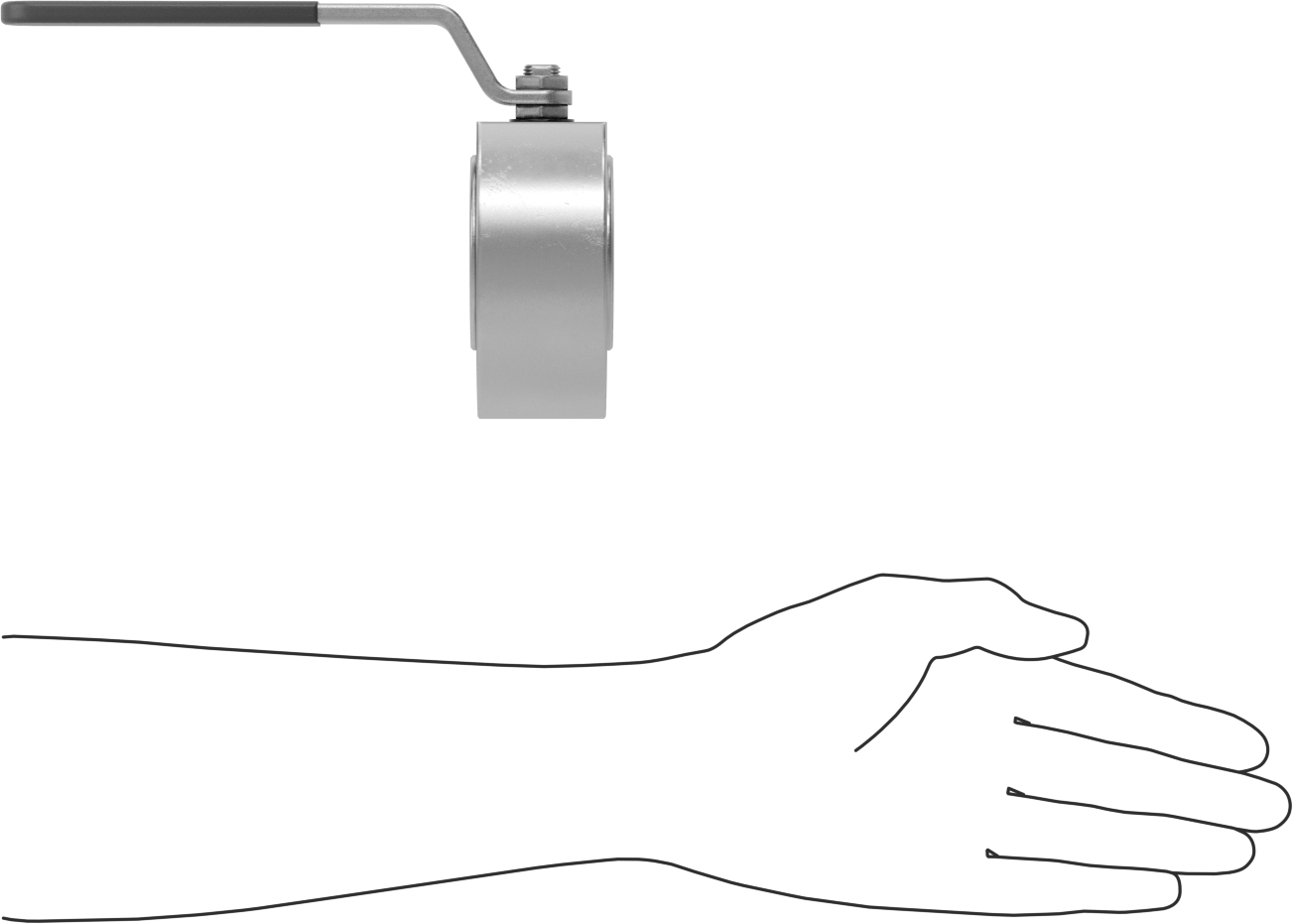

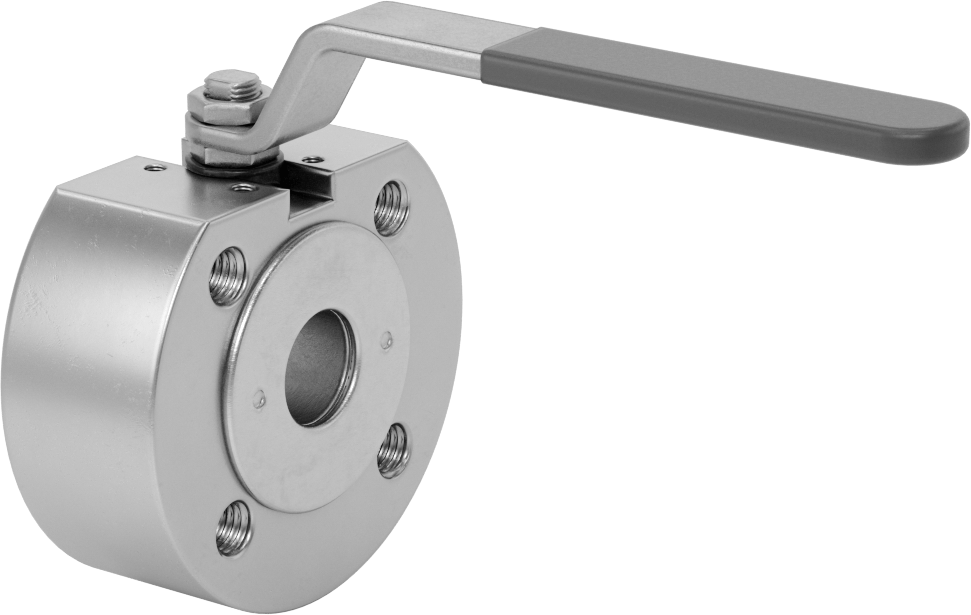

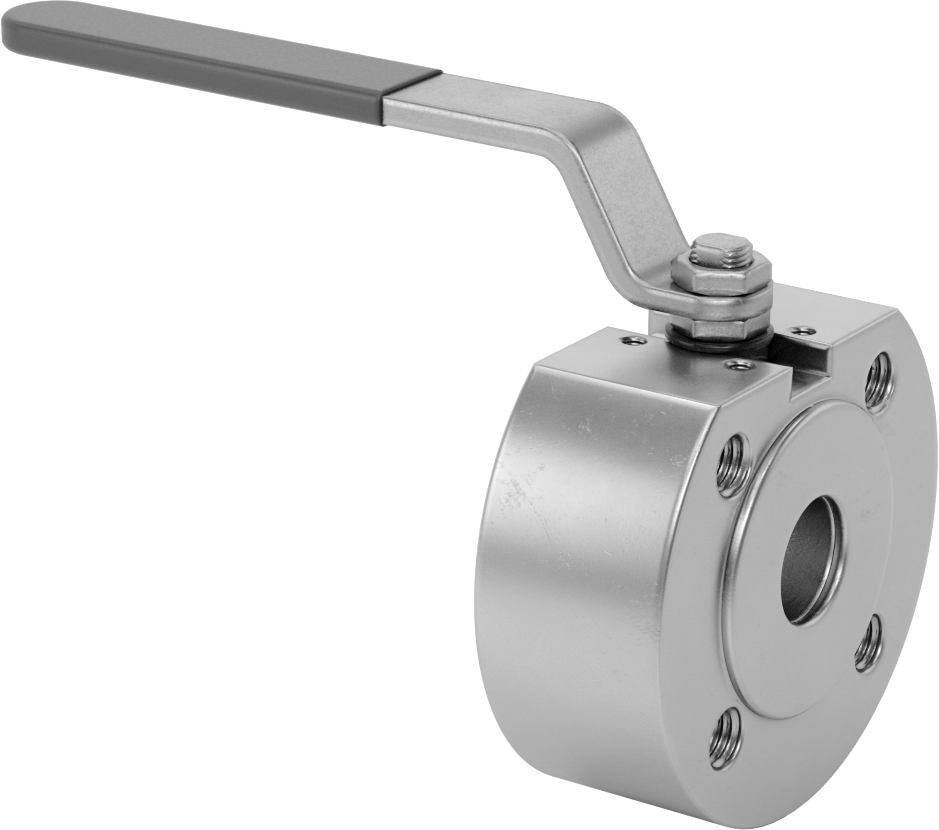

Kompakt Flanşlı Açma/Kapama Vanası, Çelik Gövde
7 varyant (Sap Stili, Boru Çapı); ₺39.862 – ₺420.300
Kompakt Flanşlı Açma/Kapama Vanası, Çelik Gövde, kelebek vananın ince yapısını flanşlı küresel vananın yüksek akış kapasitesiyle birleştirerek ANSI flanşlarına cıvatalanabilen tam geçişli bir vana işlevi görür. Bu ailede 7 varyant sunulur; Yükseklik seçenekleri 5 5/16" ile 20 3/8" arasında değişir. Fiyat, seçilen kombinasyona göre ₺39.862 – ₺420.300 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 125.4 mm |
| Basınç Sınıfı | 150 |
| Cins | Dişi |
| Flanş Dış Çapı | 4 1/4"10.79 cm |
| Cıvatalar | |
| Çap | 3 1/8"79.4 mm |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | 1/2"-1312.7 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 74.6 |
| Maksimum Basınç | 285 psi @ 100° F20 bar @ 38°C |
| Maksimum Buhar Basıncı | 50 psi @ 295° F3.4 bar @ 146°C |
| Sıcaklık Aralığı | -18°C ila 185°C |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |

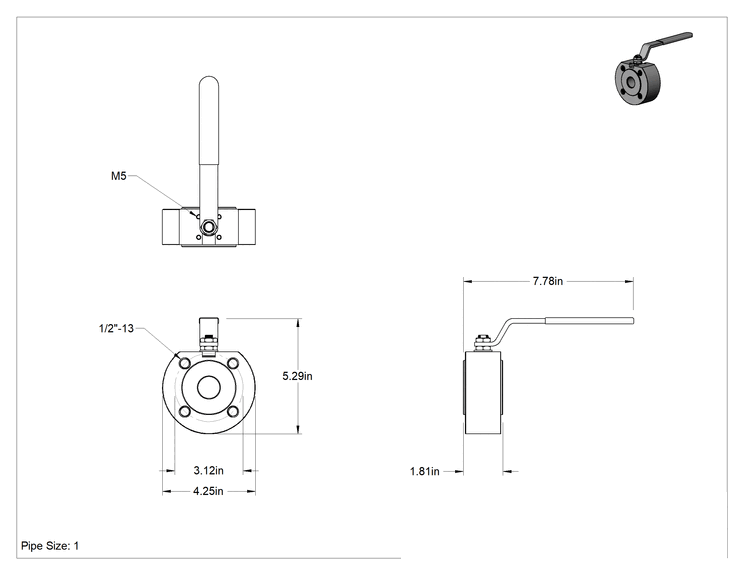

| Uç-Uç Uzunluğu | 1 13/16"46.0 mm |
| Toplam | |
| Yükseklik | 5 5/16"13.49 cm |
| Uzunluk | 7 3/4"19.68 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M5 |
| Karşılanan Teknik Özellikler | ASME B16.34, ASME B16.5, ASME B31.1 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, İçecek, Bütan, Dizel Yakıt, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Buhar, Su, Xenon |
| Orta | İzopropil Alkol, Sıvı Argon, Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Wafer küresel vanalar olarak da bilinen bu vanalar, kelebek vananın ince gövdesini flanşlı küresel vananın yüksek akış hızlarıyla birleştirir. Bu vanaları ANSI flanşlarına cıvatalayın; boyut, malzeme ve basınç-sıcaklık derecelendirmesi açısından ASME standartlarına uygundur. Tam geçişli oldukları için akışı kısıtlamazlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
