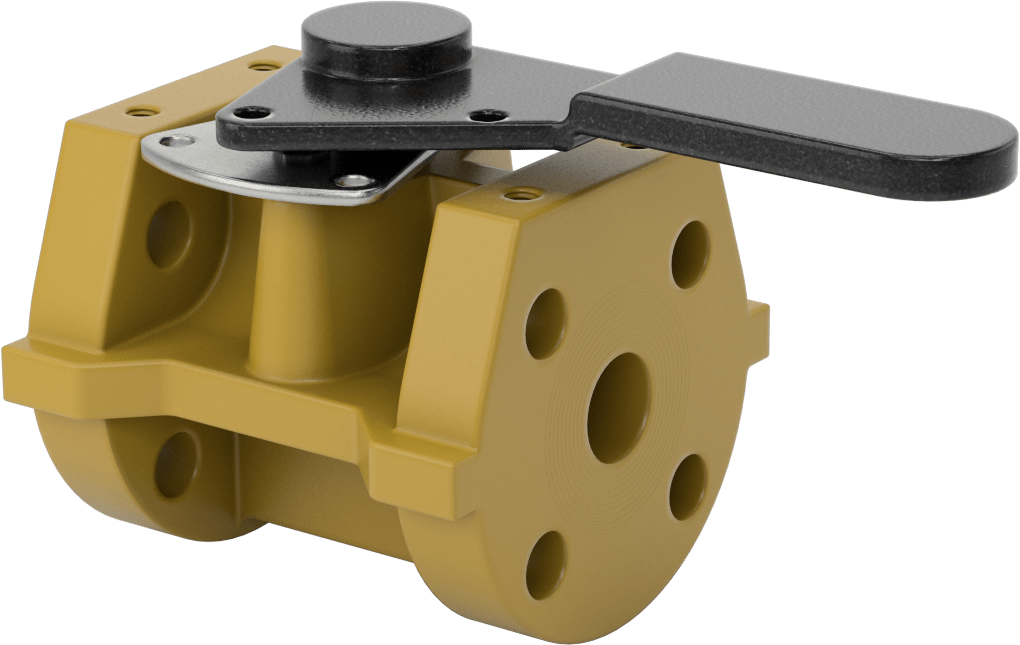

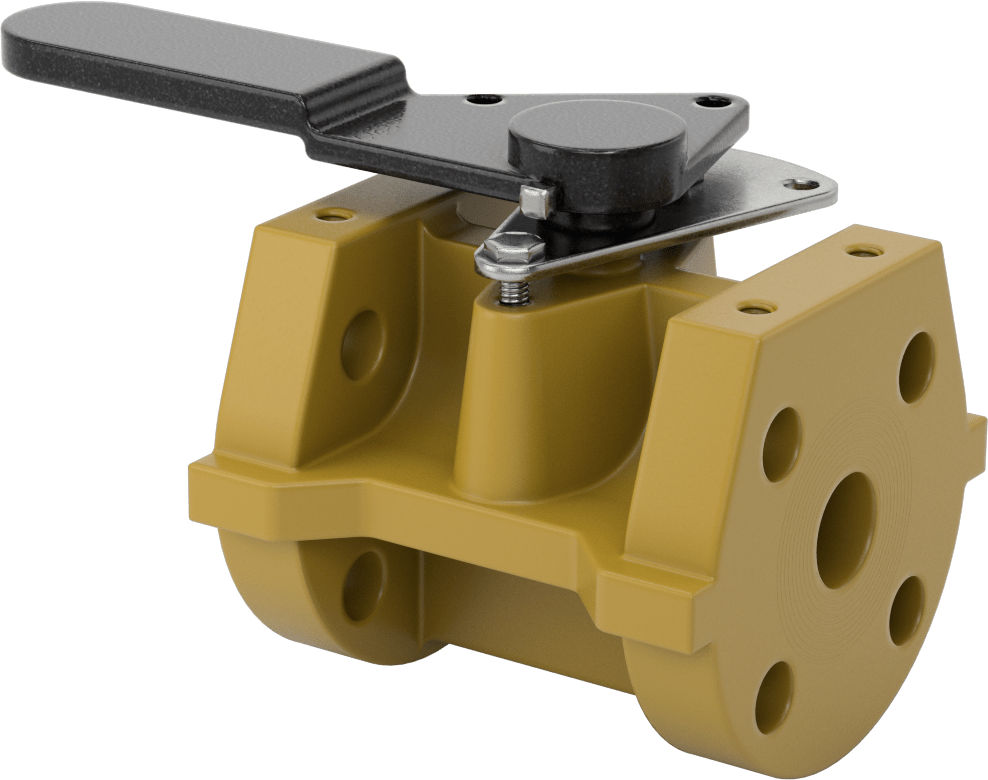

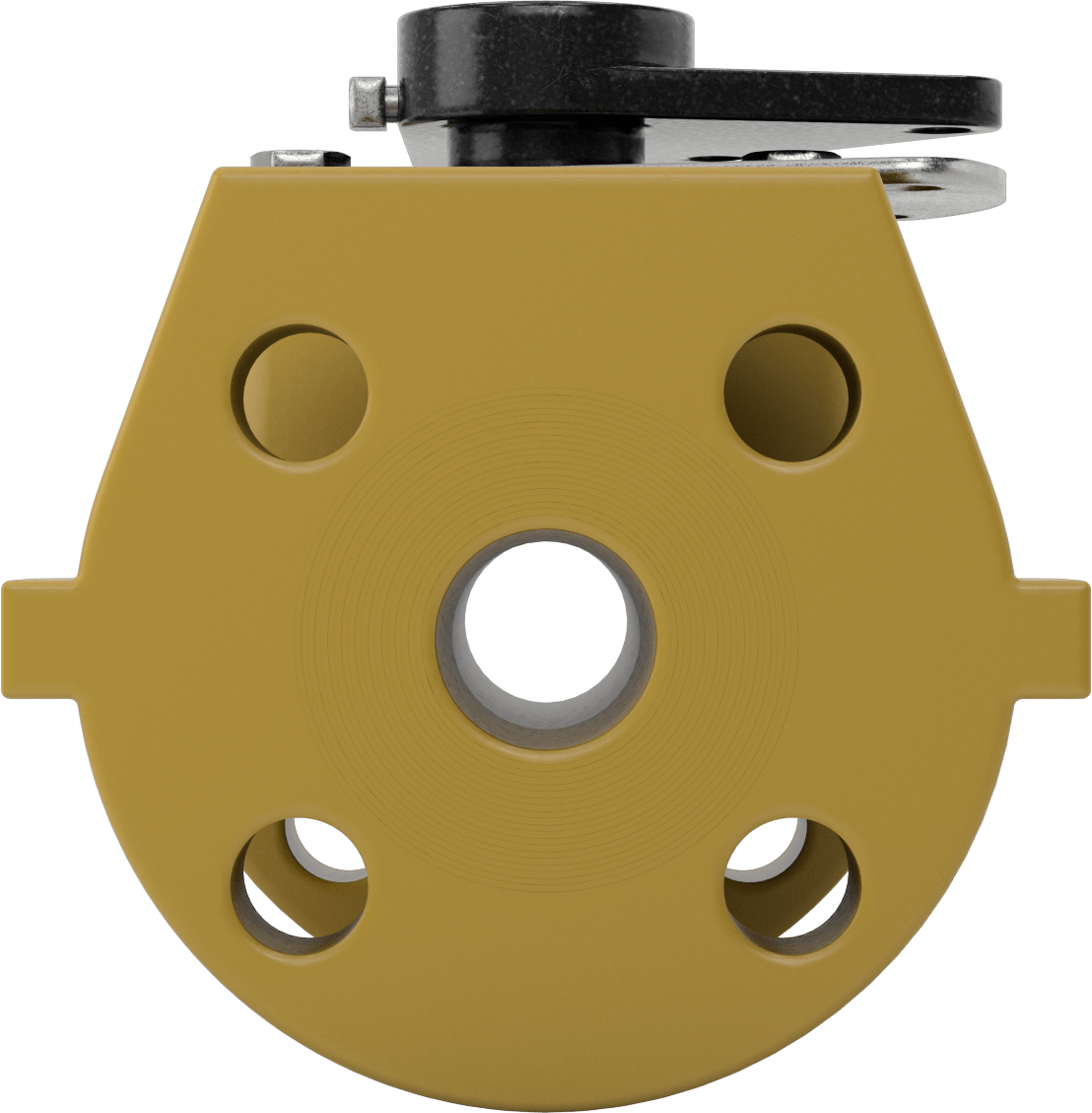

Kimyasallar için Flanşlı Açma/Kapama Vanası, Kilitlenebilir Kol Tutamaçlı Sarı Gövde
5 varyant (Boru Çapı, Flanş Dış Çapı); ₺108.582 – ₺391.764
Kimyasallar için Flanşlı Açma/Kapama Vanası, agresif ve aşındırıcı çözeltilere dayanıklı plastik gövdesi ve cam dolgulu vinil ester contasıyla kimyasal işleme uygulamalarında güvenilir akış kontrolü sağlar. Bu sayfada Yükseklik ekseninde 5 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺108.582 – ₺391.764 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Sitrik Asit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Yağ, Fosforik Asit, Tuzlu Su, Sabun Çözeltileri, Toluen, Su, Ksilen |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı × Flanşlı |
| Boru Çapı | 125.4 mm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 4 1/4"10.79 cm |
| Cıvatalar | |
| Çap | 3 1/8"79.4 mm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"15.9 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 45 |
| Maksimum Basınç | 250 psi @ 100° F17 bar @ 38°C |
| Sıcaklık Aralığı | -46°C ila 102°C |
| Vakum Değeri | 29.9 inç Hg |
| Gövde Malzemesi | Cam Dolgulu Vinil Ester |
| Renk | Sarı |
| Bilye Malzemesi | Cam Dolgulu Vinil Ester |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

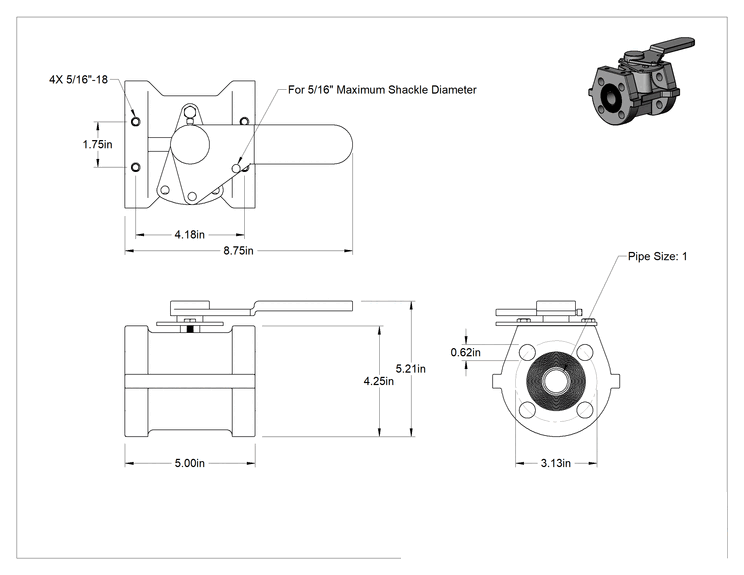

| Uç-Uç Uzunluğu | 5"12.70 cm |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Toplam | |
| Yükseklik | 5 7/32"13.26 cm |
| Uzunluk | 8 3/4"22.23 cm |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5, ASME B16.10 |
| Kimyasal Direnç | |
| Mükemmel | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (Suda %37), İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Yağ, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sabun Çözeltileri, Sülfürik Asit (%70), Toluen, Su, Ksilen |
| Yetersiz | Aseton, Hava, Argon, Bütan, Karbondioksit, İçme Suyu, Helyum, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Doğal Gaz, Neon, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Oksijen, Propan, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Buhar, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın; ASME boyut standartlarına uygundurlar. Kimyasal işleme uygulamalarında agresif ve aşındırıcı çözeltilere dayanıklı plastik gövdeye ve contaya sahiptirler.
Cam dolgulu vinil ester valfler, çok çeşitli sert asitlere ve çözücülere dayanır. Tekrarlanan kullanım, basınç ve akış hızındaki değişiklikler ile sıcak ve soğuk koşullarda bu valflere güvenebilirsiniz.
Kilitlenebilir kolu olan vanalar, bir asma kilitle (dahil değildir) sabitlenebilir. Kısa kollu vanalara göre daha fazla kaldıraç gücü sağlarlar, böylece minimum çabayla vanayı hızlı bir şekilde açıp kapatabilirsiniz.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
