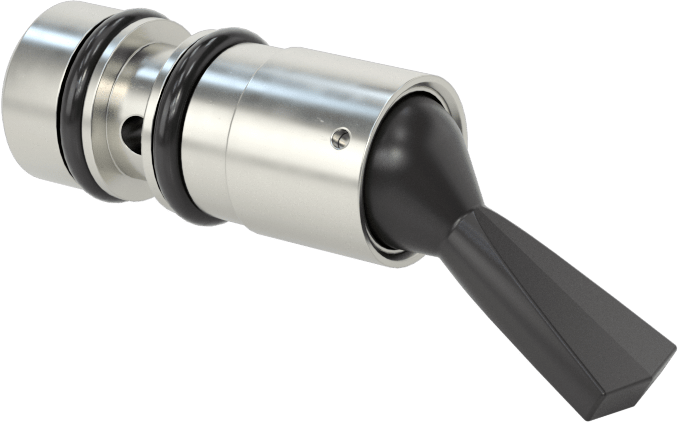

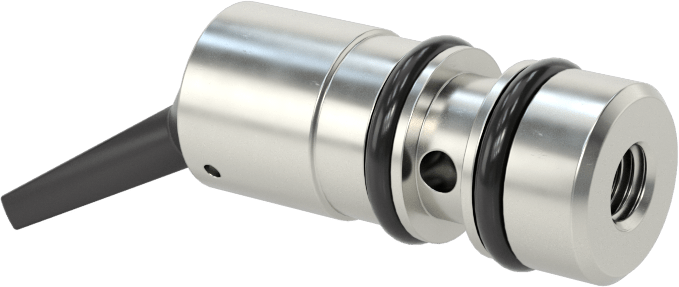

Kayar Dişli Açma/Kapama Vanası, Toggle Anahtarlı
2 varyant (Cins, Bağlantı Noktası Arası Uzunluk); ₺4.388 – ₺4.576
Kayar Dişli Açma/Kapama Vanası, manifold ve vana montaj bloklarındaki akışı kontrol etmek için dişsiz deliklere yerleştirilerek sabitlenir. Bu ailede 2 varyant bulunur. Yükseklik seçenekleri 1 5/8" ile 1 15/16" arasında değişir. Fiyat, seçilen kombinasyona göre ₺4.388 – ₺4.576 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Toggle Anahtarı |
| Bağlantı Tipi | Adaptör |
| Birlikte Kullanım | Hava, Yağ, Su |
| Bağlantı Tipi | Boru × Delik |
| Bağlantı Stili | Dişli × Dişsiz |
| Cins | Dişi |
| Diş Tipi | UNF |
| Diş Boyutu | 10-32 |
| Akış Katsayısı (Cv) | 0.1 |
| Maksimum Basınç | 125 psi @ 180° F8.6 bar @ 82°C |
| Sıcaklık Aralığı | -32°C ila 82°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Geri Dönüş Tetiklemesi | Manuel |
| Toggle Malzemesi | Plastik |
| Toggle Rengi | Siyah |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |

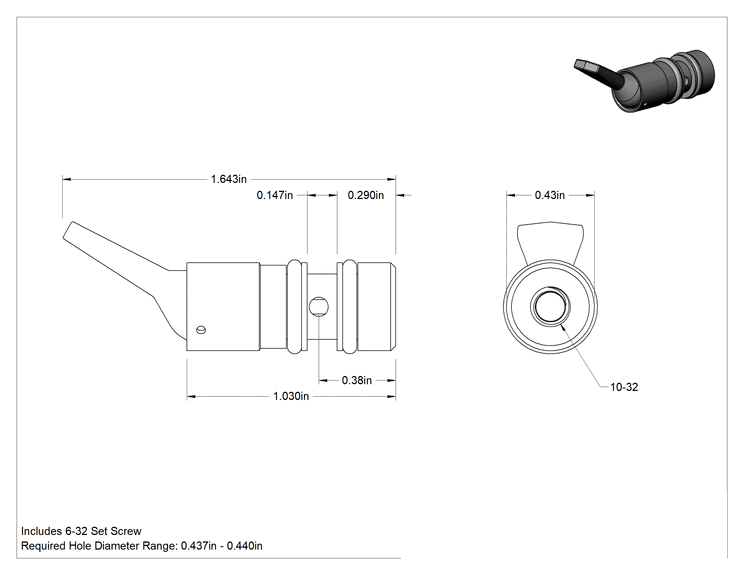

| Bağlantı Noktası Arası Uzunluk | 3/8"9.52 mm |
| Toplam | |
| Yükseklik | 1 5/8"41.3 mm |
| Uzunluk | 7/16"11.1 mm |
| Yiv Genişliği | 0.147"3.73 mm |
| Gerekli Delik | |
| Çap | 0.437"-0.440"11.1 mm / 11.2 mm |
| Derinlik | 1.030"26.2 mm |
| Ayarlama Vidası Dahil | Evet |
| Ayarlama Vidası Diş Boyutu | 6-32 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

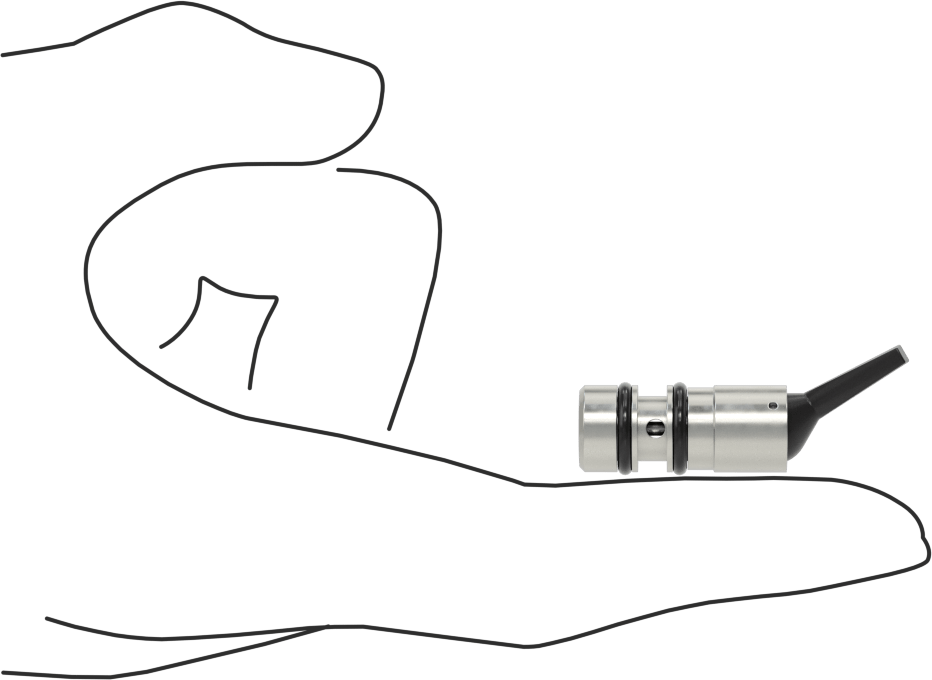

Dış borular olmadan manifoldların ve vana montaj bloklarının geçiş yollarındaki akışı kontrol edin. Kartuş vanalar olarak da bilinen bu vanalar, dişsiz deliklere kaydırılarak yerleştirilir ve birlikte verilen ayar vidası ile sabitlenir. Bu vanalar, bir anahtar veya düğme ile hızlı bir şekilde açılıp kapatılabildiğinden, test ve numune alma uygulamaları için idealdir.
Toggle anahtarlı vanalar, kapatılana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle büyük numuneleri dağıtmak için kullanılırlar. Toggle anahtarının konumu, vanaların açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
