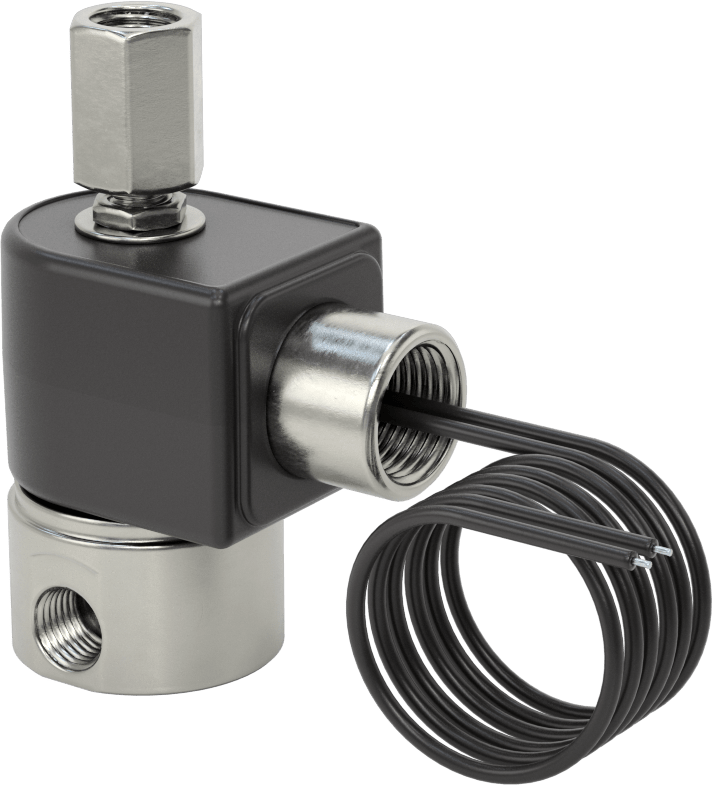

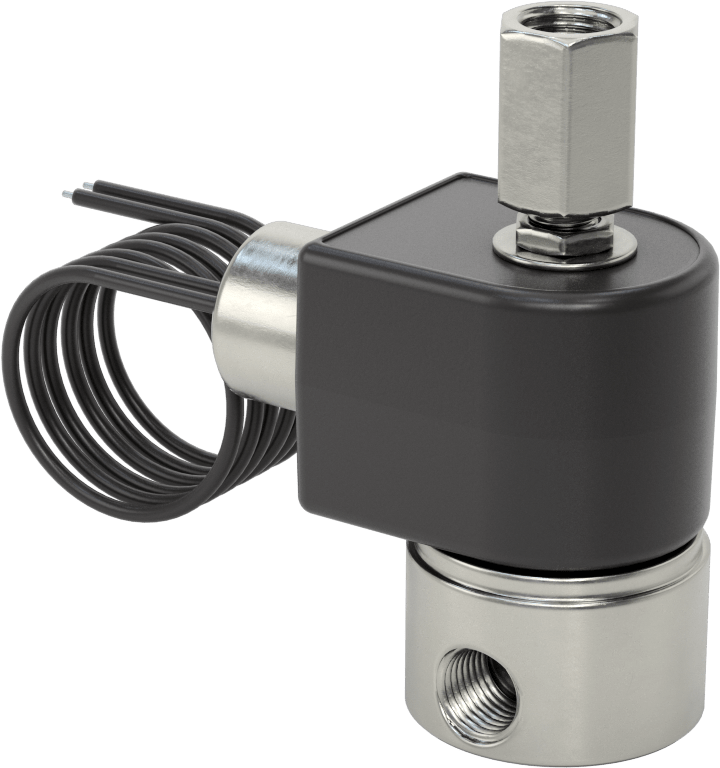

Egzoz Portlu 430 Paslanmaz Çelik Kompakt Solenoid Valf, Normalde Kapalı
16 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺38.244 – ₺42.810
Egzoz Portlu 430 Paslanmaz Çelik Kompakt Solenoid Valf, Normalde Kapalı, dar alanlara sığabilen ince gövdesiyle tek etkili hava silindirlerini kontrol eder ve akışı otomatik başlatıp durdurmak için elektrikle çalışır. Bu sayfada Boru Çapı ve Gerilim eksenlerinde toplam 16 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺38.244 – ₺42.810 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/46.35 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.062 |
| Maksimum Basınç | 250 psi @ 70° F17 bar @ 21°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | -29°C ila 85°C |
| Aktüatör Sıcaklık Aralığı | Derecelendirilmemiştir |
| Gerilim | 24V DC |
| Maksimum Akım Çekişi | 0.42 A |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 430 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |

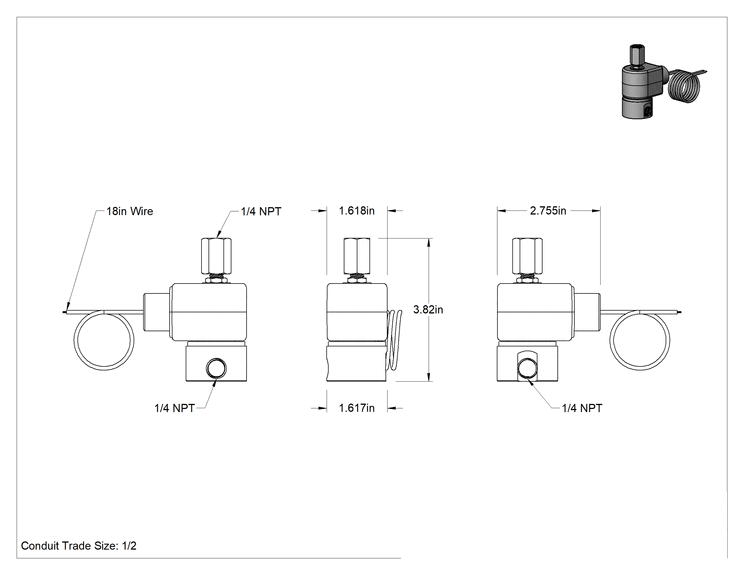

| Valf Çapı | 1 5/8"41.3 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 1.618"41.1 mm |
| Aktüatör Genişliği | 2 3/4"69.8 mm |
| Toplam Uzunluk | 1 5/8"41.3 mm |
| Toplam Yükseklik | 3 7/8"98.4 mm |
| Toplam Genişlik | 2 3/4"69.8 mm |
| Bağlantı Noktalarının Sayısı | 3 |
| Egzoz Deliği Konumu | Üst |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | CSA Sertifikalı; UL Listeli |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

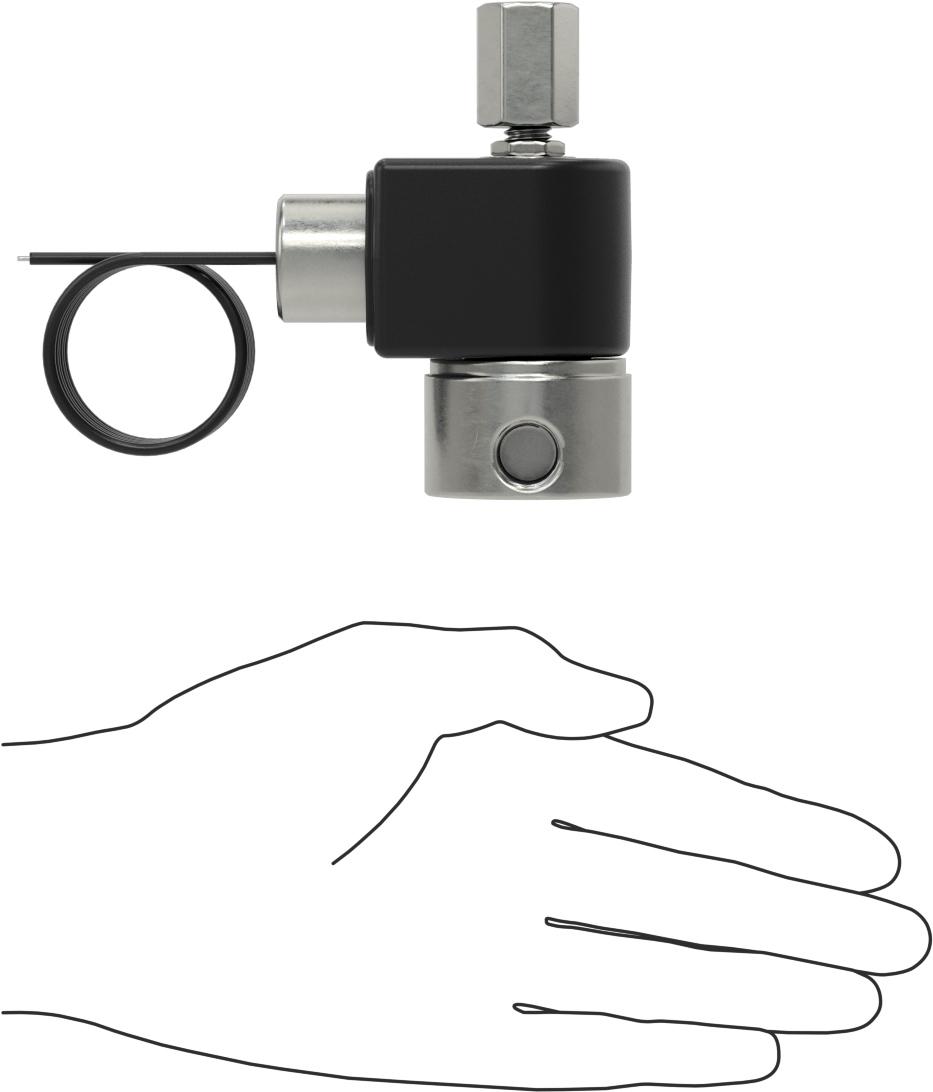

Dar alanlara sığabilmeleri için, bu vanaların gövdesi egzoz portlu standart vanalardan daha incedir. Genellikle tek etkili, yaylı geri dönüşlü hava silindirlerini kontrol etmek için kullanılan bu vanalar, ortamı boşaltmak için üçüncü bir dişli porta sahiptir. Vanalar, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır.
Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.
Normalde kapalı olan vanalar, çalıştırılmadıkça malzemeyi dışarı atar; çalıştırıldıklarında ise egzoz deliğini kapatır ve akış yönünü tersine çevirerek malzemeyi ekipmana gönderir. 430 paslanmaz çelik vanalar, pirinç vanalara göre korozyona daha dayanıklıdır.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
