Akış Göstergeli Versa-Mount Hava Tahrikli Vana, Normalde Açık
5 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺179.598 – ₺323.448

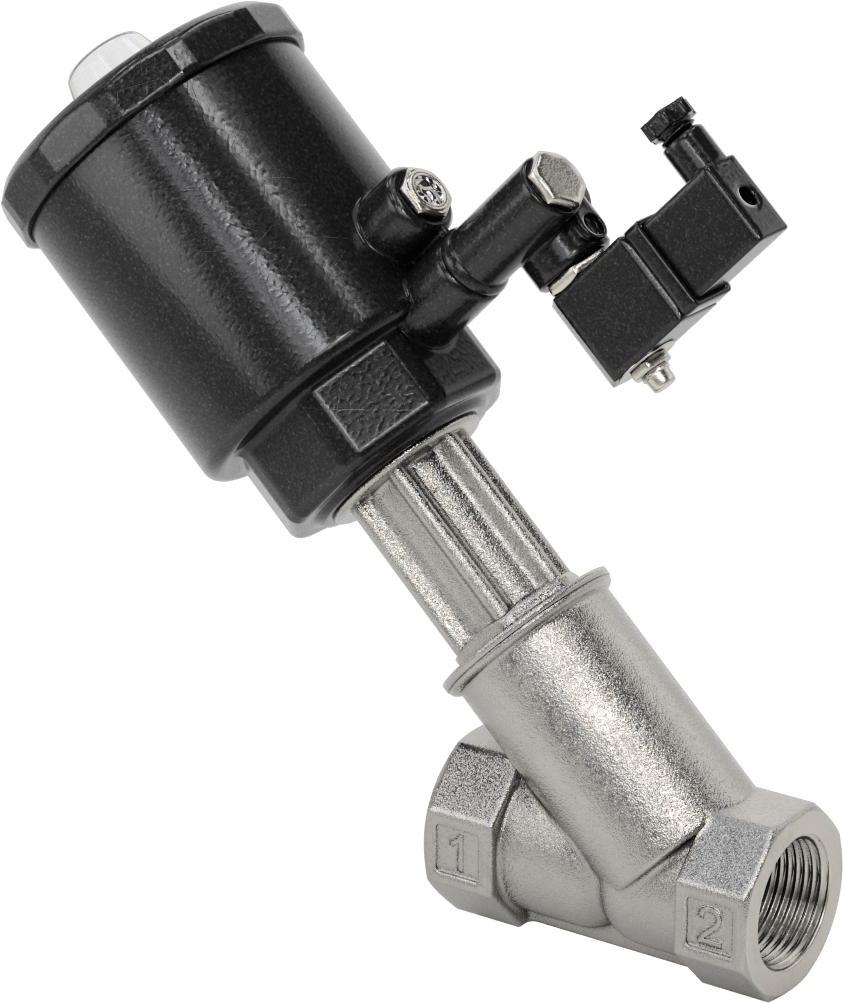

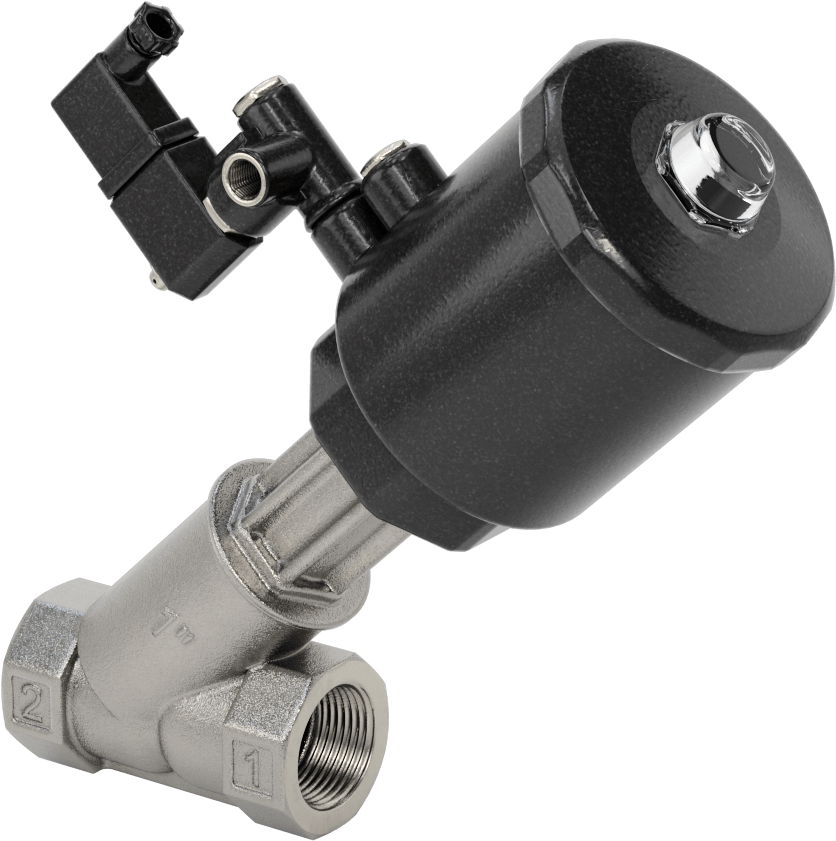

Akış Göstergeli Versa-Mount Hava Tahrikli Vana, basınçlı hava ile çalışan piston mekanizması sayesinde akışı otomatik olarak başlatıp durduran kompakt ve açılı gövdeli bir valftir. Bu aile Boru Çapı ve Akış Katsayısı eksenlerinde farklı seçeneklerle toplam 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺179.598 – ₺323.448 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Piston |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Açık |
| Çalıştırma Mekanizması | Hava ile Kapanan, Yaylı Geri Dönüş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 21.7 |
| Maksimum Basınç | 230 psi @ 355° F16 bar @ 179°C |
| Maksimum Buhar Basıncı | 130 psi @ 355° F9.0 bar @ 179°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | -9°C ila 179°C |
| Aktüatör Sıcaklık Aralığı | -9°C ila 179°C |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Piston Malzemesi | Naylon Plastik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |

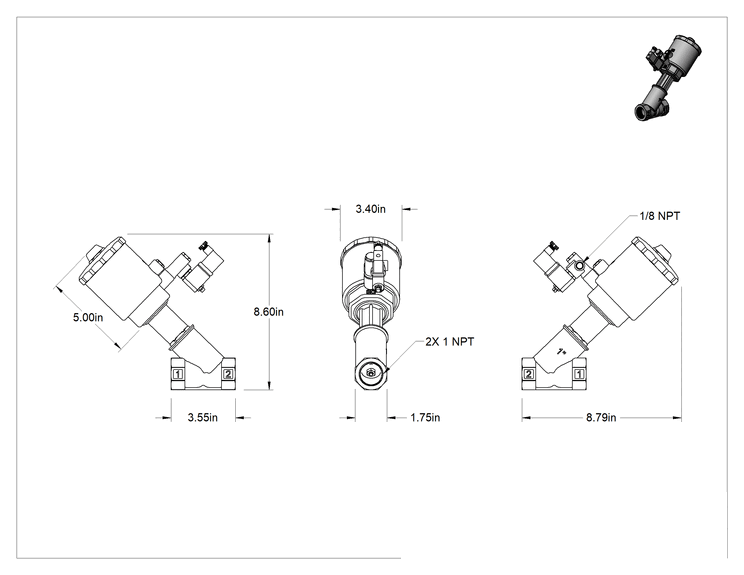

| Valf Uzunluğu | 3 9/16"90.5 mm |
| Vana Genişliği | 1 7/8"47.6 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5"12.70 cm |
| Aktüatör Genişliği | 3 3/8"85.7 mm |
| Aktüatör Çapı | 2 1/2"63.5 mm |
| Toplam Yükseklik | 8"20.32 cm |
| Toplam Genişlik | 3 1/2"88.9 mm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 83 ila 145 psi |
| Birlikte Kullanım | Su, Yağ, Buhar |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Hayır |
| Çevre Derecelendirmesi | IP65, NEMA 4 |
| Karşılanan Teknik Özellikler | UL Listeli |
| Pilot Valf Dahil | Evet |
| İçerir | 1/8" Kanal DIN B Klemens Adaptörü3.17 mm |
| Kimyasal Direnç (Mükemmel) | Yağ, Buhar, Su |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Piston valfleri olarak da bilinen bu valfler, kompakt, hafif bir aktüatöre ve herhangi bir montaj yönünde kurulmak üzere tasarlanmış açılı bir gövdeye sahiptir. Akışın otomatik olarak başlatılması ve durdurulması için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot valf (listelendiğinde dahildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir.
Valfler, valfi çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak valfin başlangıç konumuna geri dönerler. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir. Normalde açık valfler, çalıştırılmadıkça açıktır.
Sıfır basınç düşüşlü vanalar, çalışmak için giriş ve çıkış arasında minimum basınç düşüşü gerektirmez.
316 paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır.
IP65 vanalar, düşük basınçlı su püskürmelerine ve toza dayanıklıdır. Hava beslemesini açıp kapatmak için bir elektrikli pilot vana içerirler. Hepsinde, elektrik kesintileri sırasında vanayı çalıştırmak için manuel devre dışı bırakma özelliği bulunur.
Aktüatörün üstünde görsel akış göstergesi bulunan vanalar, vananın açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
