Sıkıştırma Bağlantı Parçalı Kompakt Açma/Kapama Valfi

7 varyant (Bağlantı Tipi, Bağlantı Tipi); ₺4.872 – ₺7.546

Parçalı Kompakt Açma/Kapama Valfi, kısa gövdesi ve sıkıştırma manşonu sayesinde dar alanlarda boru hatları arası montaj ve akış kontrolü sağlar. Bu aile, Boru Dış Çapı ve Uç-Uç Uzunluğu gibi kriterlere göre 7 varyant sunar. Fiyat, seçilen kombinasyona göre ₺4.872 – ₺7.546 aralığında değişir.

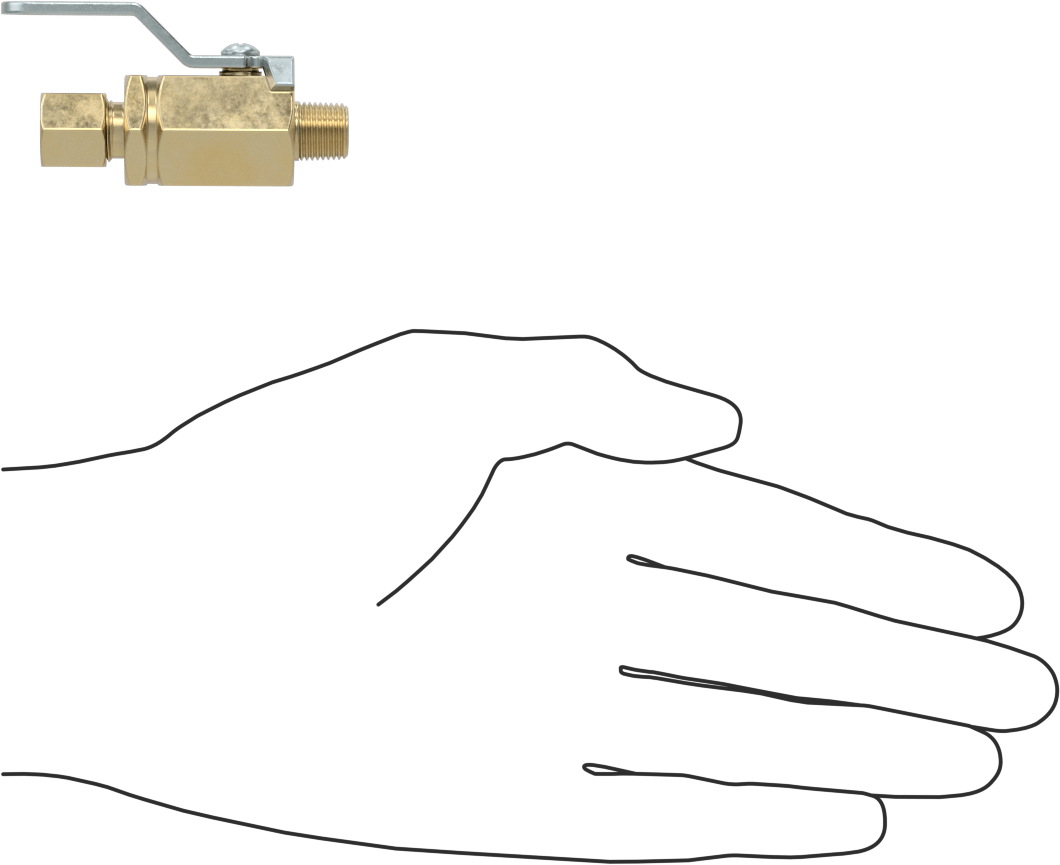

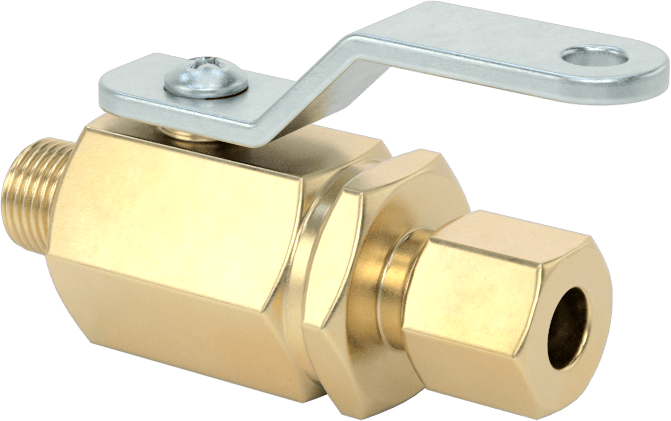

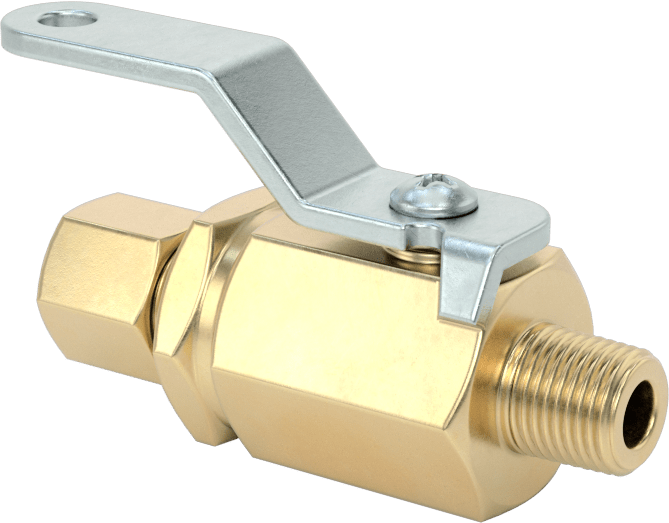

Sıkıştırma Bağlantı Parçalı Kompakt Açma/Kapama Valfi, 1/4" Boru Dış Çapı x 1/8 NPT Erkek için

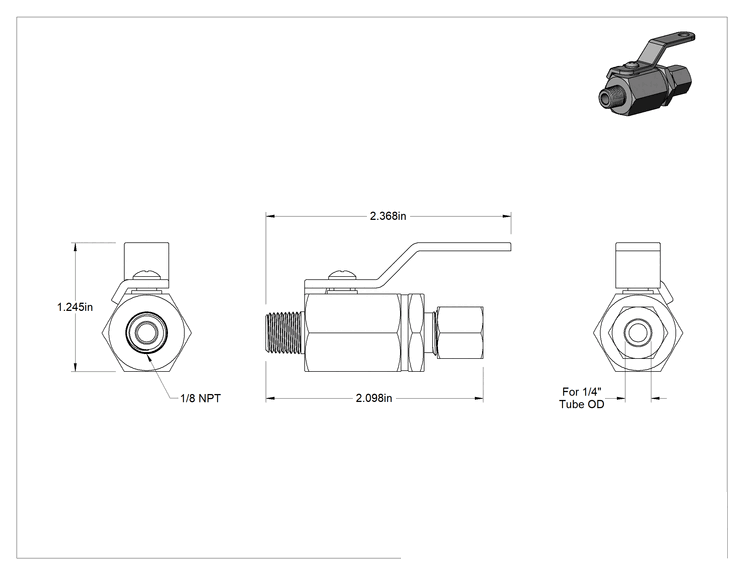

Teknik Çizim

Özellikler

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Manuel
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Adaptör
Birlikte Kullanım	Su, Yağ, Hava
Bağlantı Tipi	Tüp × Boru
Bağlantı Stili	Sıkıştırma × Dişli
Sıkıştırma Bağlantı Tipi	Sıkıştırma
Cins	Dişi × Erkek
Boru Dış Çapı için	1/4"6.35 mm
Boru Çapı	1/83.17 mm
Diş Tipi	NPT
Akış Katsayısı (Cv)	1.5
Maksimum Basınç	1000 psi @ 70° F69 bar @ 21°C
Sıcaklık Aralığı	-40°C ila 149°C
Vakum Değeri	29 in. Hg
Gövde Malzemesi	Pirinç
Bilye Malzemesi	Nikel Kaplı Pirinç
Conta Malzemesi	Floroelastomer Kauçuk
Koltuk Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Standart
Şekil	Düz
Uç-Uç Uzunluğu	2"50.8 mm
Toplam
Yükseklik	1 1/4"31.8 mm
Uzunluk	2 5/16"58.7 mm
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Kısa gövde uzunluğu ve alçak profili, bu vanaları boru hatları arası gibi dar alanlara montaj için ideal hale getirir. Somunu sıktığınızda boruya kenetlenen bir sıkıştırma manşonuna sahiptirler.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
