Çapraz Kaydırmalı Matkap Pres Mengene, Sabit Taban
3 varyant (Çene Genişliği, Toplam Yükseklik); ₺37.952 – ₺98.670

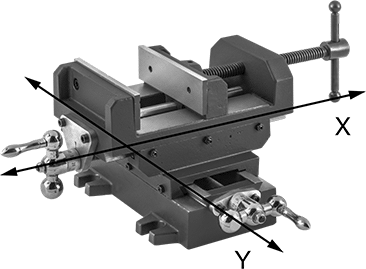

Çapraz Kaydırmalı Matkap Pres Mengene, Sabit Taban, taban üzerindeki kollar çevrilerek parçayı X ve Y eksenlerinde hassas konumlandırma imkanı sunar ve delme, kılavuz çekme gibi işlemler için matkap tezgahına monte edilebilir. Bu seri, Çene Genişliği ve Toplam Yükseklik eksenlerinde farklı seçenekler sunar; toplam 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺37.952 – ₺98.670 aralığında değişir.
Çene Genişliği
Toplam Yükseklik
Ayarlama Kadranı Ölçekleri
Maksimum Y Ekseni Hareketi
Çene Montaj Deliği Merkezden Merkeze Mesafesi
Taban Genişliği
Taban Uzunluğu
Maksimum X Ekseni Hareketi
Çene Yüksekliği
Maksimum Çene Açıklığı
Çene Montaj Deliği Çapı
Montaj Deliği Çapı
Çene Montaj Vidası Diş Boyutu
₺37.952 Adet
MZ-391653
Paket
Özellikler
| Çene | |
| Genişlik | 3"76.2 mm |
| Yükseklik | 1 3/8"34.9 mm |
| Maksimum Açılma | 3"76.2 mm |
| Stil | Düz |
| Malzeme | Çelik |
| Doku | Pürüzsüz, Yivli |
| Değiştirilebilir | Evet |
| Montaj Deliği Çapı | 0.234375"5.95 mm |
| Montaj Deliği Merkezden Merkeze | 1 11/16"42.9 mm |
| Montaj Vidası Diş Boyutu | M6 |
| Taban | |
| Uzunluk | 8 3/8"21.27 cm |
| Genişlik | 4 5/8"11.75 cm |
| Tip | Sabit |
| Maksimum Hareket Mesafesi | |
| X Ekseni | 5"12.70 cm |
| Y Ekseni | 5"12.70 cm |
| Ayarlama Kadranı Ölçekleri | 0.002"0.05 mm |
| Toplam Yükseklik | 5 7/8"14.92 cm |
| Gövde Malzemesi | Demir |
| Montaj Türü | Cıvatalı |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 5 |
| Çap | 1/2"12.7 mm |
| Merkezden Merkeze (A) | 3 3/4"95.3 mm |
| Merkezden Merkeze (B) | 3 1/2"88.9 mm |
| Makine Tipi için | Matkap Tezgahları |
| Mengene Tipi | Makine |
| Menşe Ülke | Çin |
Açıklama
Taban üzerindeki kolları çevirerek parçayı X ve Y eksenlerinde hassas bir şekilde konumlandırın. Delme, kılavuz çekme ve raybalama işlemleri için bu mengeneyi matkap tezgahınıza doğrudan monte edin. Dişli ana vidayı çevirerek çeneyi hareket ettirin.
