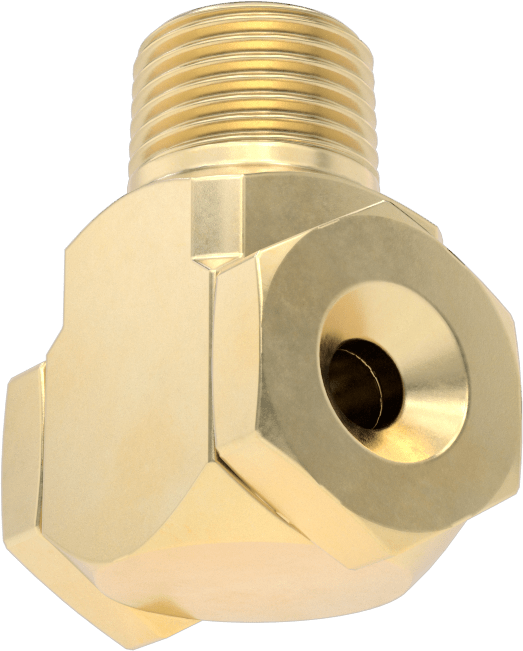

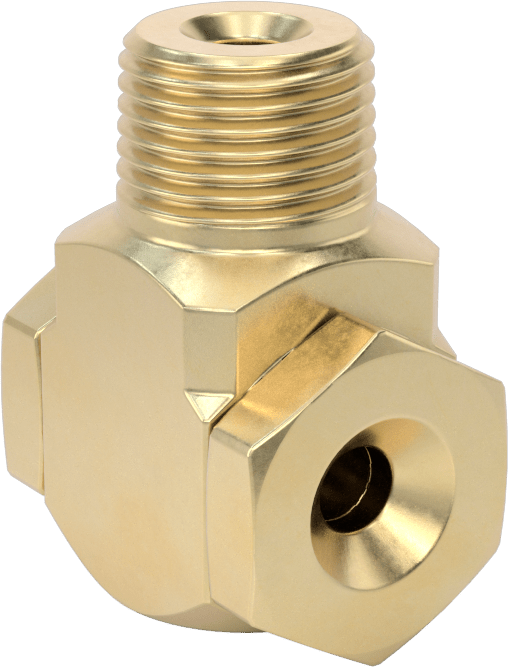

Dik Açı Tam Konik Püskürtme Nozulu

Dik Açı Tam Konik Püskürtme Nozulu, dişli bağlantılarından dik açıda püskürtme yaparak damlaların düzgün dağılımını sağlayan, korozyona dayanıklı pirinçten yapılmış bir bileşendir. Bu seri, Boru Çapı ve 40 psi'de Akış Hızı gibi eksen seçenekleriyle toplam 8 varyant sunar. Fiyat, seçilen kombinasyona göre ₺10.156 – ₺14.054 aralığında değişir.

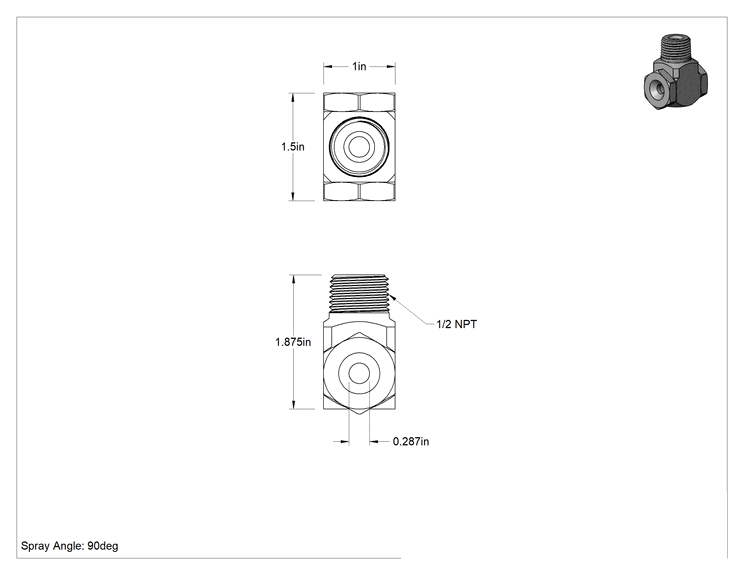

Teknik Çizim

Teknik Çizim

Boru Çapı

1⁄21⁄43⁄8

40 psi'de Akış Hızı

0.5 gpm0.7 gpm0.9 gpm2.4 gpm4.9 gpm6.2 gpm9.7 gpm14.4 gpm

Delik Çapı

0.07"0.09"0.1"0.16"0.22"0.29"0.34"0.39"

Genişlik

13⁄16"1 3⁄16"1 1⁄2"

Uzunluk

1 5⁄16"1 1⁄2"1 7⁄8"

Toplam Genişlik

13⁄16"1 3⁄16"1 1⁄2"

20 psi'de Akış Hızı

0.3 gpm0.5 gpm0.6 gpm1.7 gpm3.5 gpm4.3 gpm6.9 gpm10.2 gpm

Akış Hızı @ 100 psi

0.7 gpm1.2 gpm1.5 gpm3.9 gpm7.8 gpm9.8 gpm15.4 gpm22.8 gpm

1-9Adet₺14.054

10+Adet₺12.526

MZ-215766

Paket

Siparişe Ekle

Özellikler

Bağlantı Tipi	Boru
Boru Bağlantı Tipi	Dişli
Boru Çapı	1/212.7 mm
Diş Tipi	NPT
Cins	Erkek
Akış Hızı, gpm
@ 20 psi	4.3
@ 40 psi	6.2
@ 100 psi	9.8
Delik Çapı	0.29"7.37 mm
Toplam Genişlik	1 1/2"38.1 mm
Uzunluk	1 7/8"47.6 mm
Maksimum Basınç	100 psi6.9 bar
Maksimum Sıcaklık	232°C
Malzeme	Pirinç
Uç Tipi	Kalıcı
Püskürtme Uygulaması	Genel Amaçlı
Püskürtme Şekli	Tam Koni
Püskürtme Yönü	Dik Açı
Birlikte Kullanım	İnce Sıvılar
Püskürtme Açısı	90°
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu nozullar, dişli bağlantılarından dik açıda püskürtü yayarlar. Damlaların düzgün dağılımını sağlar ve soğutma, toz ve köpük kontrolü uygulamaları için uygundur. Pirinçten yapılmış olup iyi korozyon direncine sahiptir.

Püskürtme nozulu bağlantı parçaları ve manifoldlar da mevcuttur.
