Montaj Yuvalı Açılı Plakalar
Yuvalı Sıkı Toleranslı Açılı Plaka
7 varyant (Yükseklik, Genişlik); ₺54.194 – ₺263.136

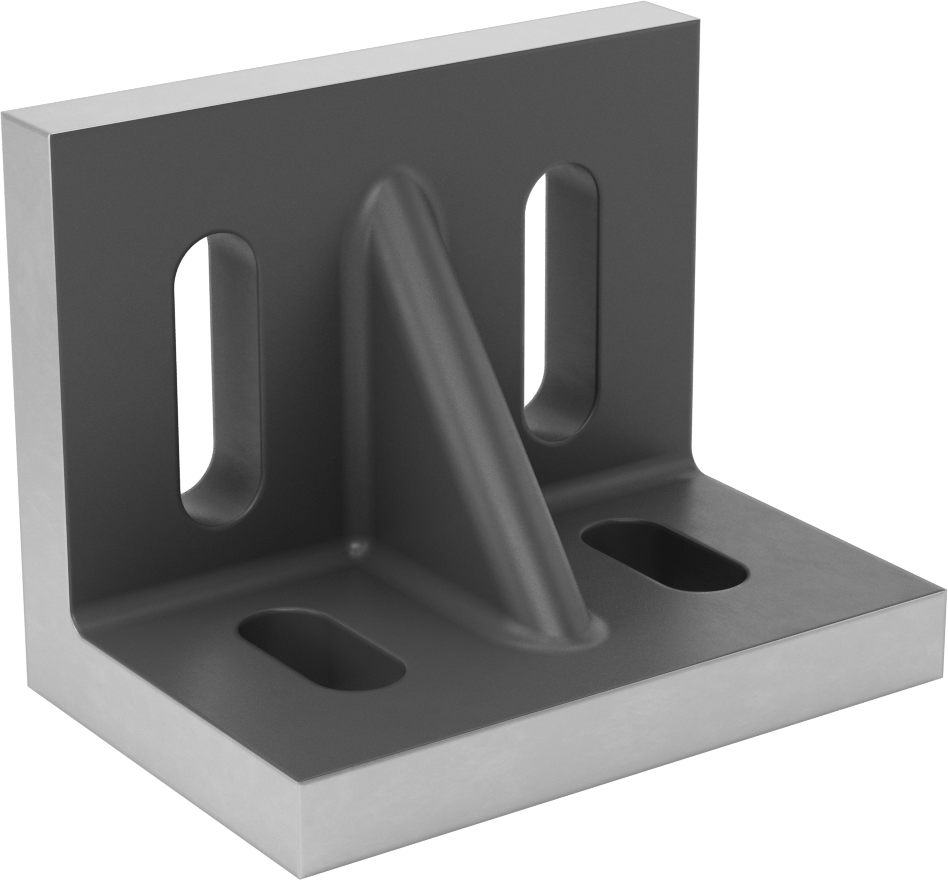

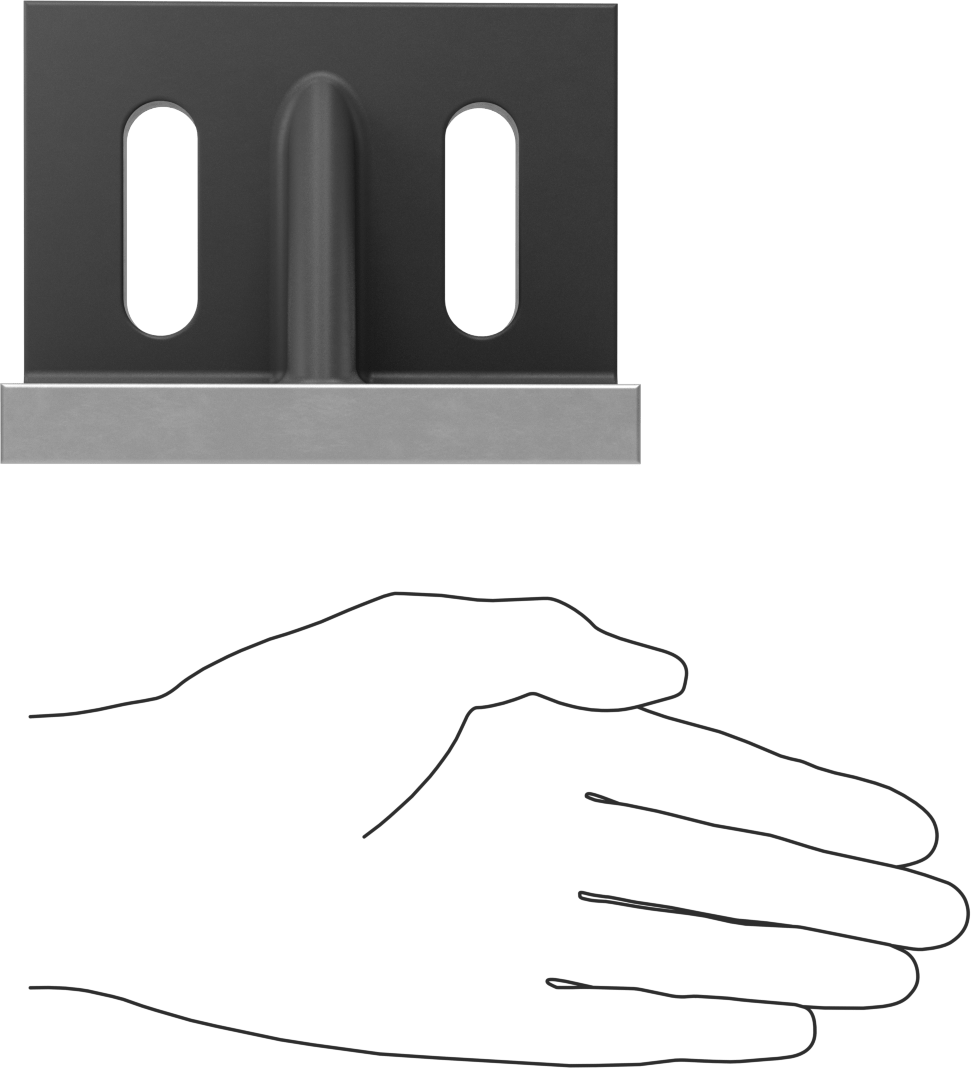

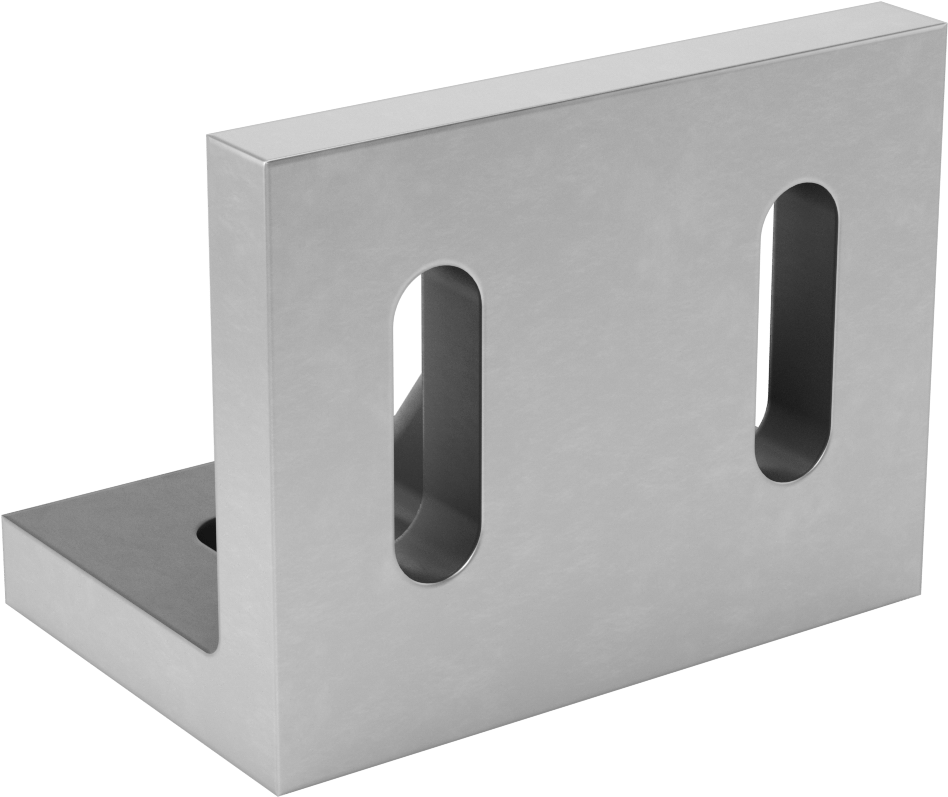

Yuvalı Sıkı Toleranslı Açılı Plaka, iş parçalarını ve fikstürleri makine masasına doğru dik açılarla sabitlemek için hassasça taşlanmış bir montaj elemanıdır. Bu seri, toplam 7 varyant sunar; bu ürünler Yükseklik ve Genişlik eksenlerinde farklı seçeneklerle mevcuttur. Fiyat, seçilen kombinasyona göre ₺54.194 – ₺263.136 aralığında değişir.
Yükseklik
Genişlik
Uzunluk
Yuva Sayısı
Yuva Genişliği
Ağırlık
₺54.194 Paket
MZ-168660
Paket

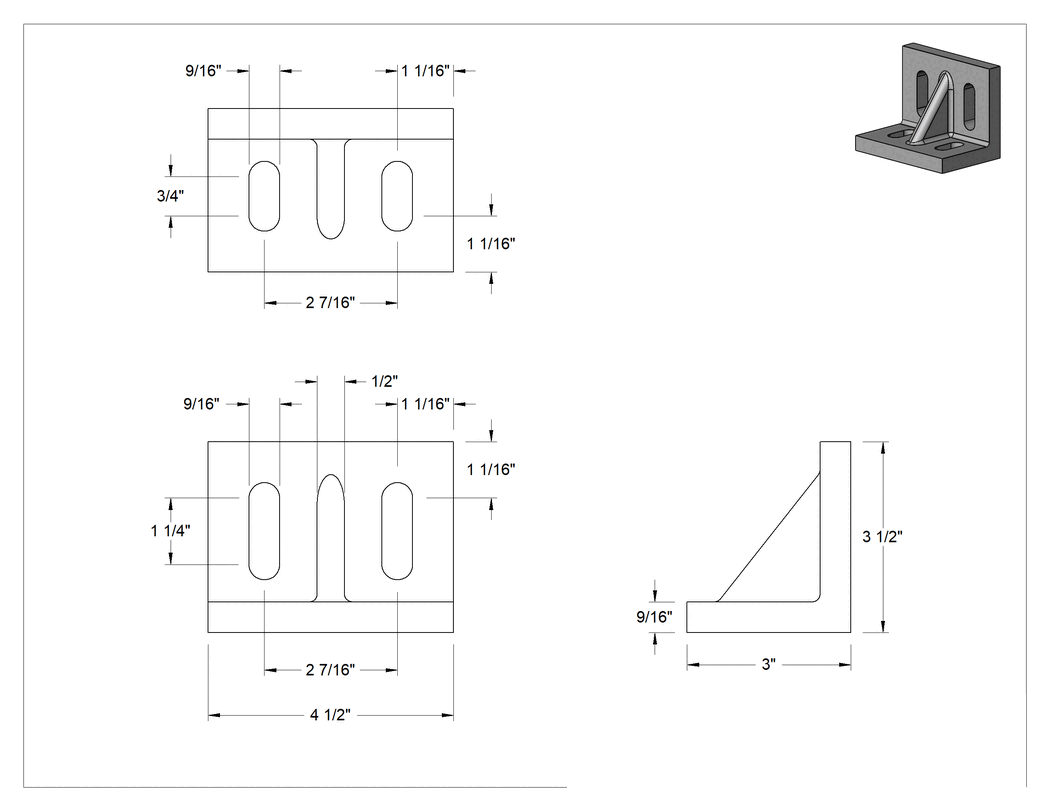

Özellikler
| Kanal | |
| Adet | 4 |
| Genişlik | 9/16"14.3 mm |
| Açı Plakası Tolerans Derecesi | Sıkı |
| Uzunluk | 3"76.2 mm |
| Genişlik | 4 1/2"11.43 cm |
| Yükseklik | 3 1/2"88.9 mm |
| Kanal Uzunluğu | |
| (A) | 1 1/4"31.8 mm |
| (B) | 3/4"19.0 mm |
| Ağırlık | 5 lb.2.27 kg |
| 6 inç Başına Tolerans | |
| Düzgünlük | 0.0005"0.01 mm |
| Paralellik | 0.0005"0.01 mm |
| Uç Dikliği | 0.002"0.05 mm |
| Uç Paralelliği | 0.002"0.05 mm |
| Malzeme | Demir |
| Montaj Delikleri | Yuvalı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu plakaları, doğru dik açıları sağlamak ve iş parçalarını ve fikstürleri makine masasına dik tutmak için kullanın.
Sıkı Tolerans—Bu plakalar, inceleme ve işleme sırasında en doğru hizalama için hassas bir şekilde taşlanmıştır.
