Montaj Yuvalı Açılı Plakalar

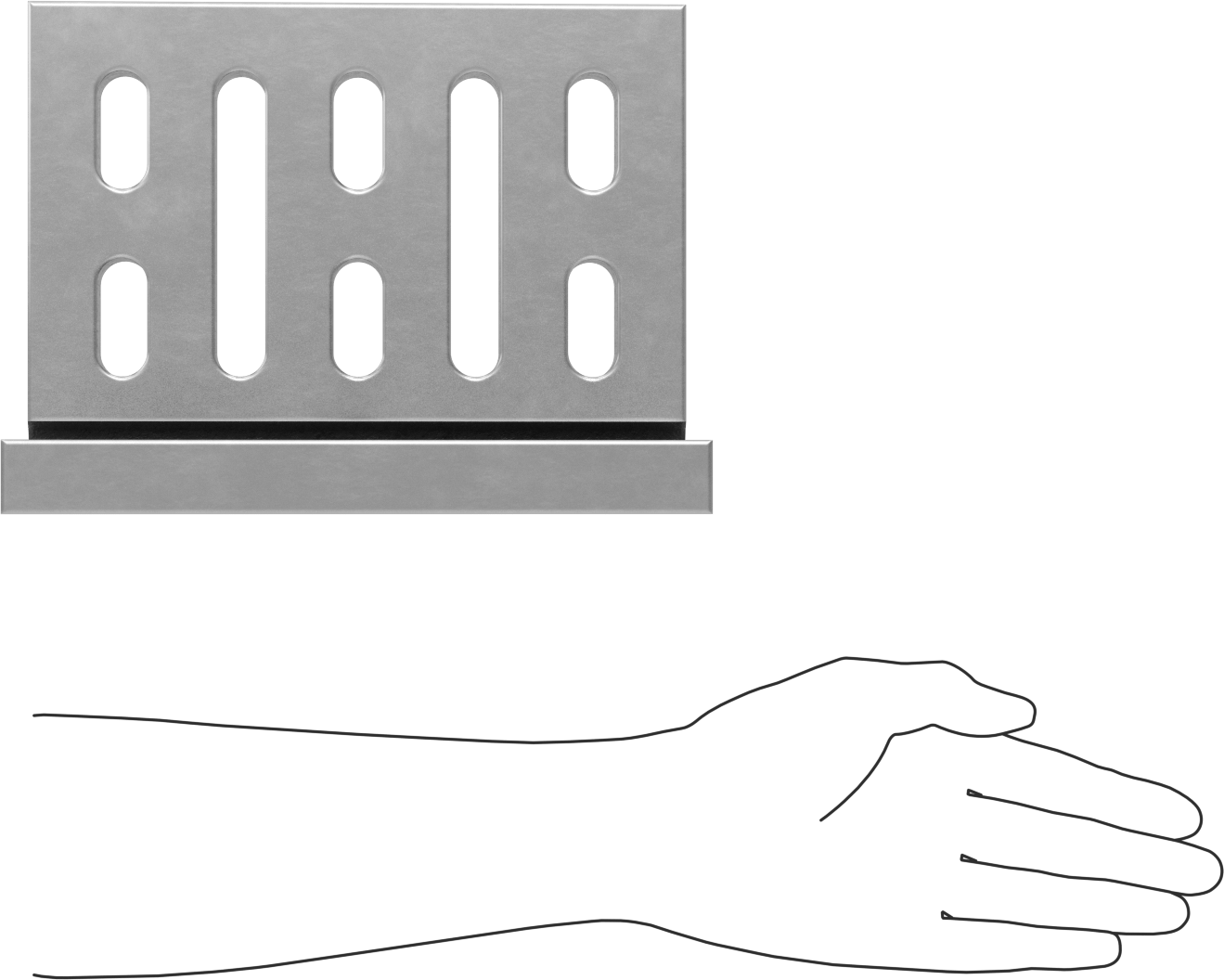

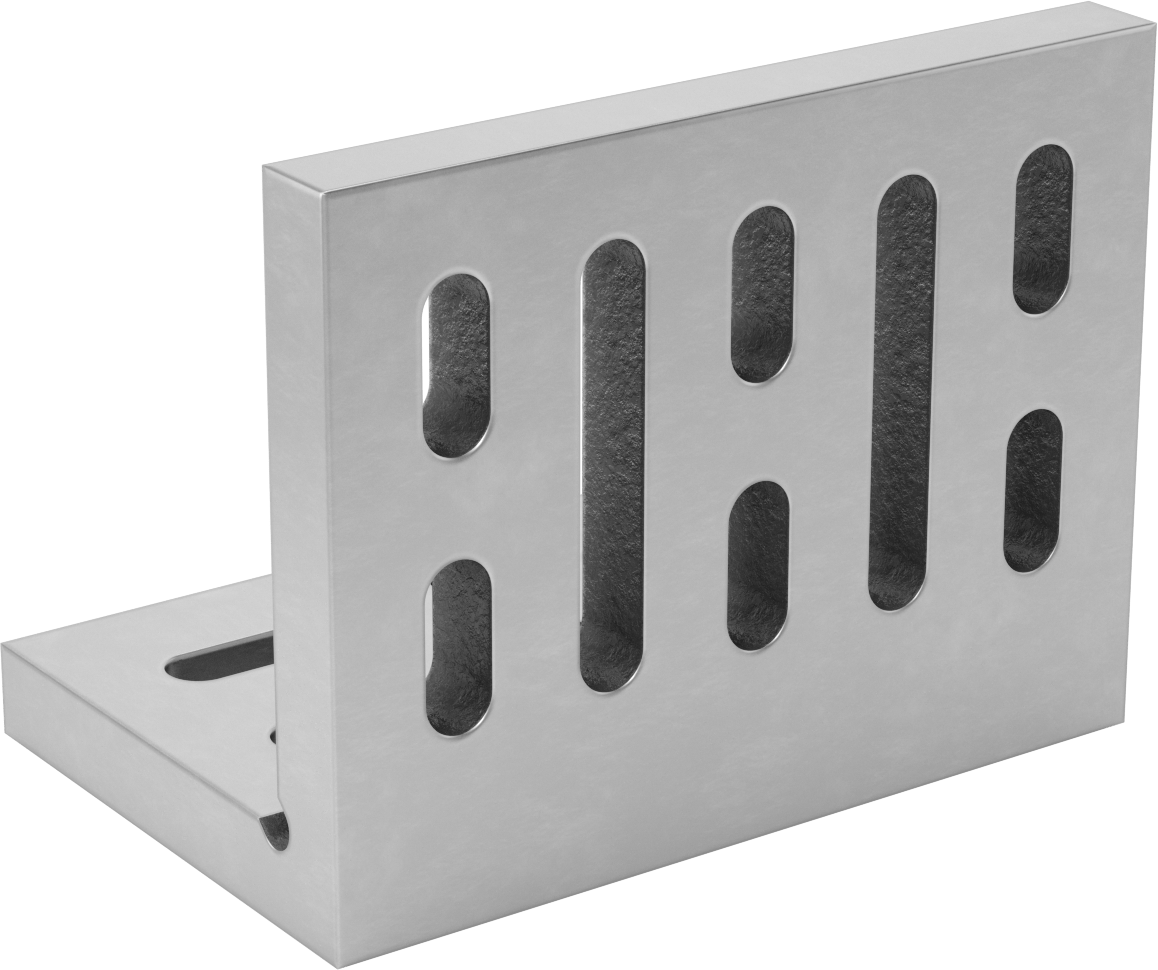

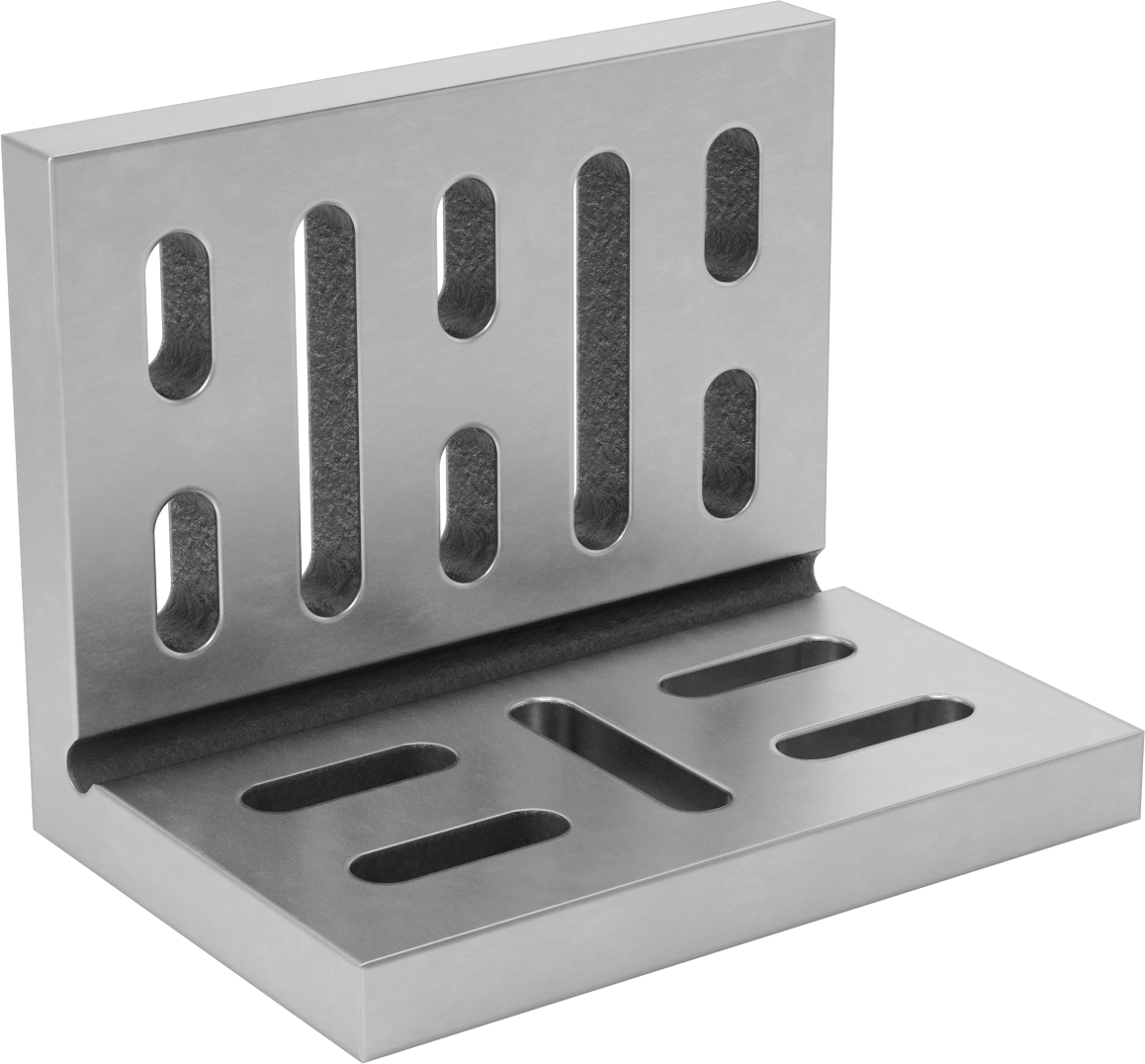

13 Yuvalı Açı Plakası
3 varyant (Yükseklik, Genişlik); ₺76.986 – ₺133.700
13 Yuvalı Açı Plakası, iş parçalarını ve fikstürleri makine masasına doğru dik açılarla sabitlemek için kullanılan montaj elemanıdır. Bu seride Yükseklik ve Genişlik eksenleri başta olmak üzere, toplam 3 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺76.986 – ₺133.700 aralığında değişir.
Yükseklik
Genişlik
Uzunluk
Yuva Genişliği
Ağırlık
₺76.986 Paket
MZ-168121
Paket
Özellikler

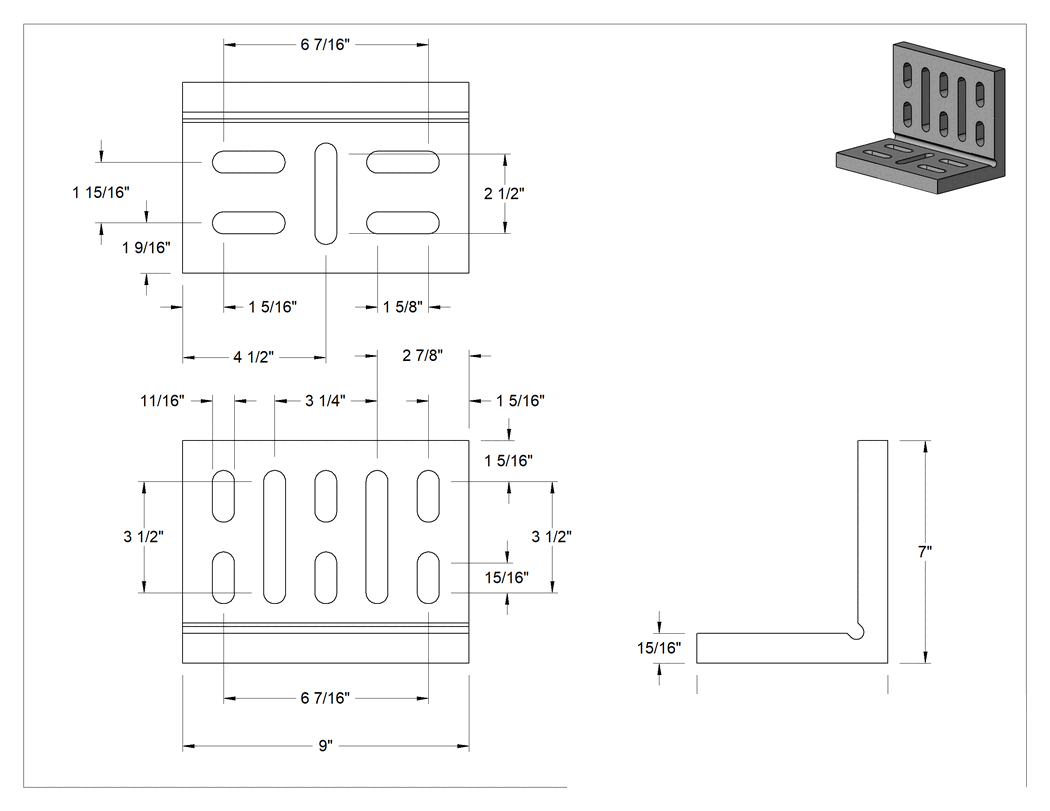

| Kanal | |
| Adet | 13 |
| Genişlik | 11/16"17.5 mm |
| Açı Plakası Tolerans Derecesi | Standart |
| Uzunluk | 6"15.24 cm |
| Genişlik | 9"22.86 cm |
| Yükseklik | 7"17.78 cm |

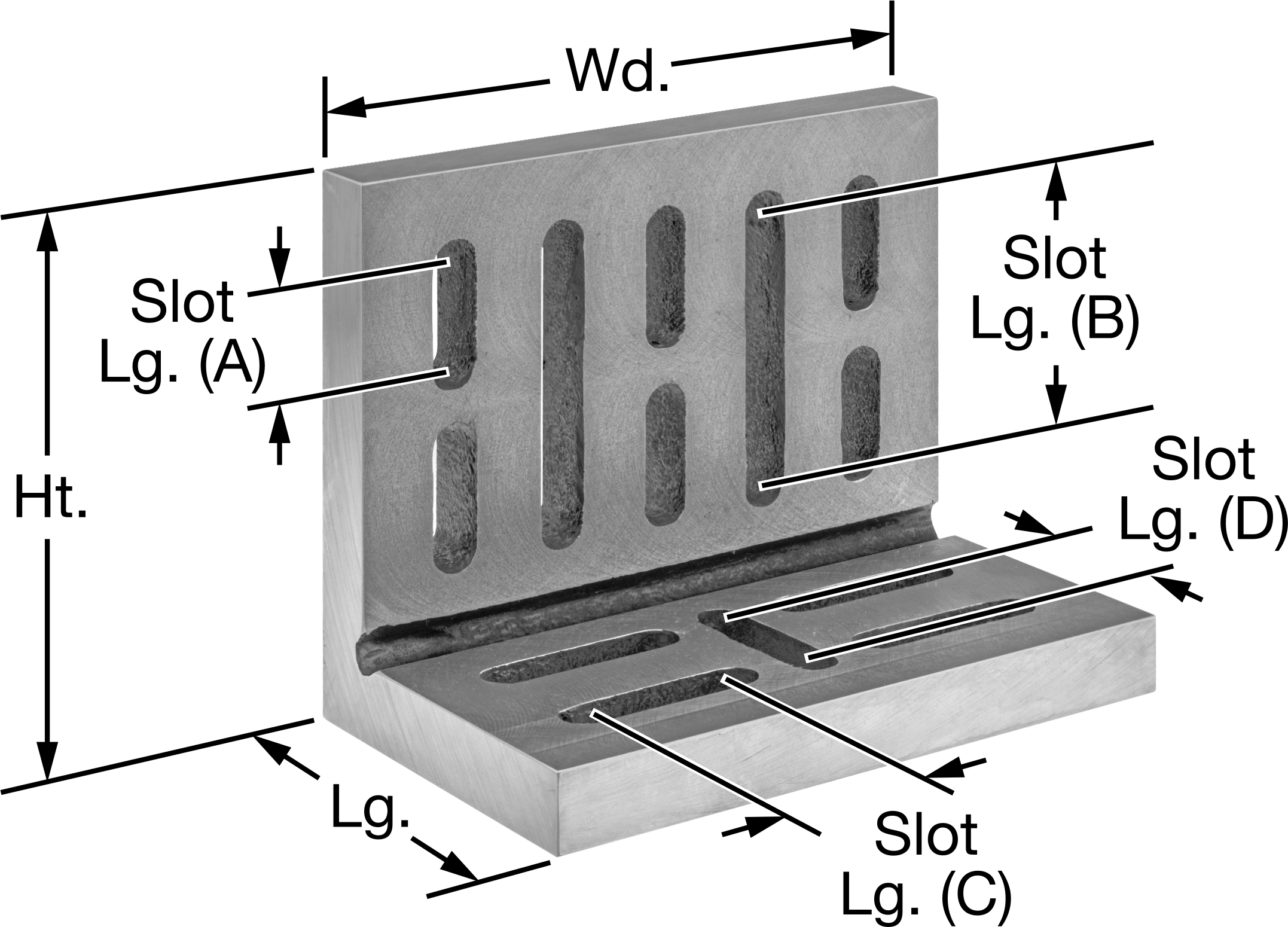

| Kanal Uzunluğu | |
| (A) | 15/16"23.8 mm |
| (B) | 3 1/2"88.9 mm |
| (C) | 1 5/8"41.3 mm |
| (D) | 2 1/2"63.5 mm |
| Ağırlık | 24 lb.10.9 kg |
| 6 inç Başına Tolerans | |
| Düzgünlük | 0.002"0.05 mm |
| Paralellik | 0.002"0.05 mm |
| Malzeme | Demir |
| Montaj Delikleri | Yuvalı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu plakaları, doğru dik açıları sağlamak ve iş parçalarını ve fikstürleri makine masasına dik tutmak için kullanın.
