Montaj Delikli Açılı Plakalar

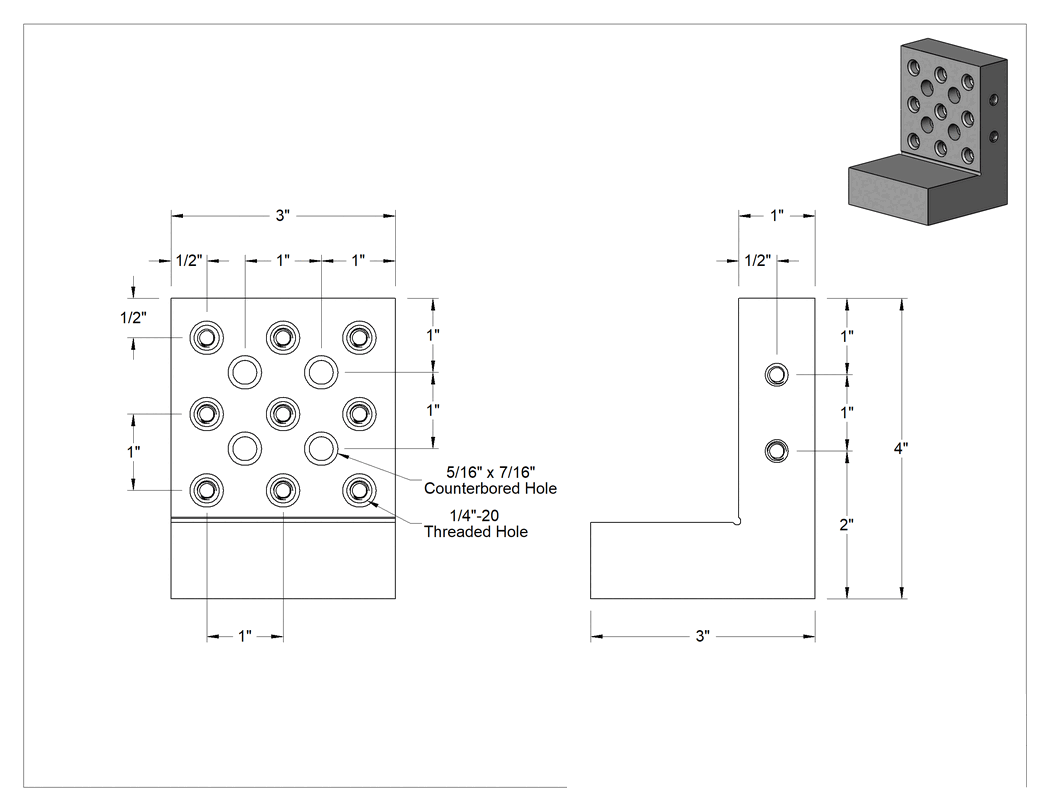

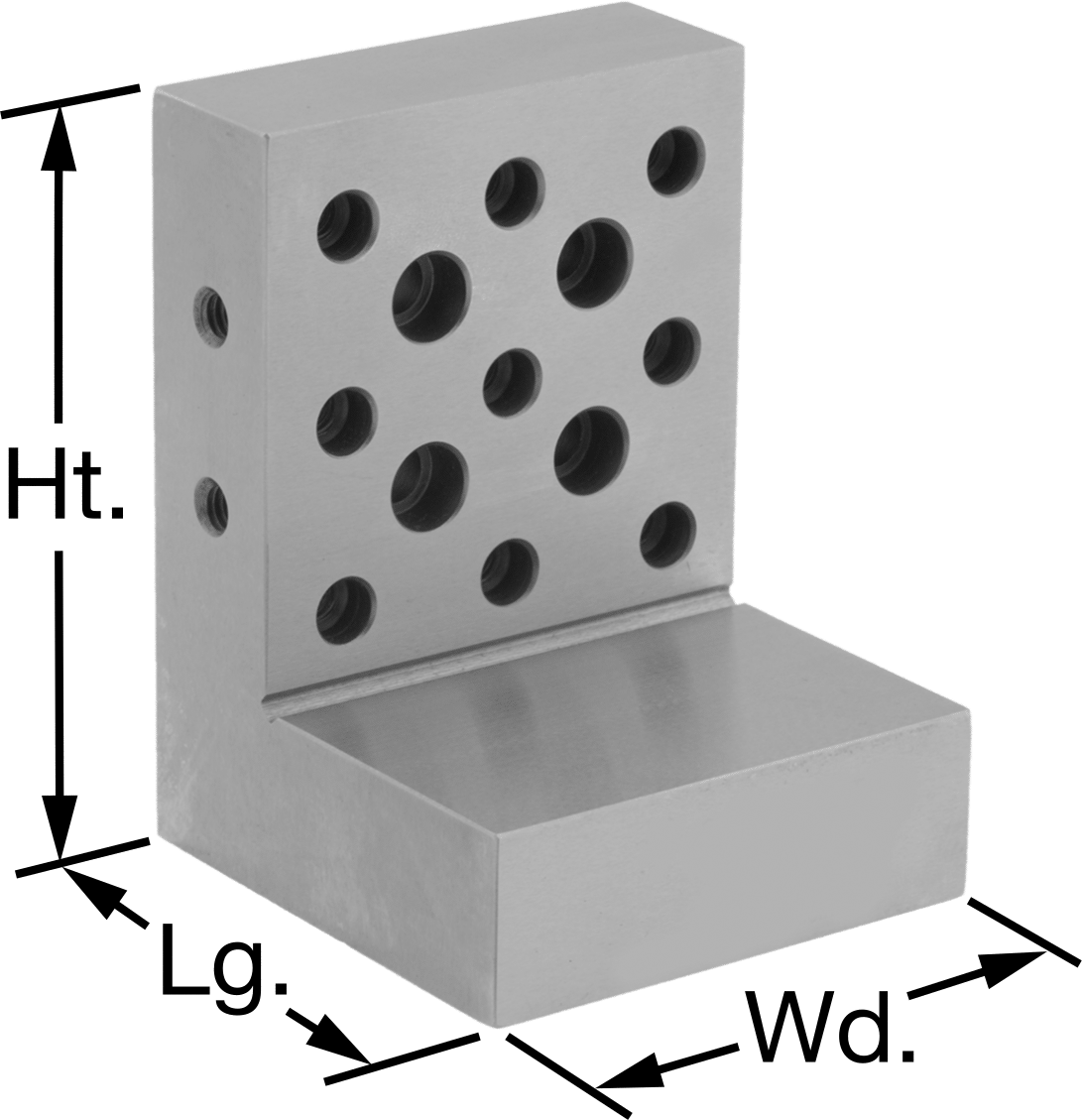

Montaj Delikli Açılı Plaka, Sıkı Tolerans
3 varyant (Yükseklik, Genişlik); ₺66.078 – ₺123.594
Montaj Delikli Açılı Plaka, Sıkı Tolerans, iş parçalarını hassas konumlandılmış delikler aracılığıyla sabitlemek ve doğru açılar sağlayarak makine masasına dik tutmak için kullanılır. Bu seride 3 varyant bulunmakta olup, Yükseklik ve Genişlik eksenlerinde seçenekler mevcuttur. Fiyat, seçilen kombinasyona göre ₺66.078 – ₺123.594 aralığında değişir.
Yükseklik
Genişlik
Uzunluk
Ağırlık
₺66.078 Paket
MZ-339681
Paket
Özellikler
| Açı Plakası Tolerans Derecesi | Sıkı |
| Stil | 4 |
| Uzunluk | 3"76.2 mm |
| Genişlik | 3"76.2 mm |
| Yükseklik | 4"10.16 cm |
| Dişli Delikler | |
| Adet | 13 |
| Diş Boyutu | 1/4"-206.35 mm |
| Silindirik Havşalı Delikler | |
| Adet | 4 |
| Çap | 5/16"7.94 mm |
| Derinlik | 7/16"11.1 mm |
| Ağırlık | 6 lb.2.72 kg |
| 6 inç Başına Tolerans | |
| Düzgünlük | 0.0005"0.01 mm |
| Paralellik | 0.0005"0.01 mm |
| Malzeme | Çelik |
| Montaj Delikleri | Delikli |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Tekrarlanabilir kurulumlar için iş parçalarını hassas bir şekilde konumlandırılmış deliklere monte edin. Bu plakalar, doğru açılar sağlar ve iş parçalarını ve fikstürleri makine masasına dik olarak tutar.
Sıkı Tolerans—Bu plakalar, inceleme ve işleme sırasında en doğru hizalama için hassas bir şekilde taşlanmıştır.
