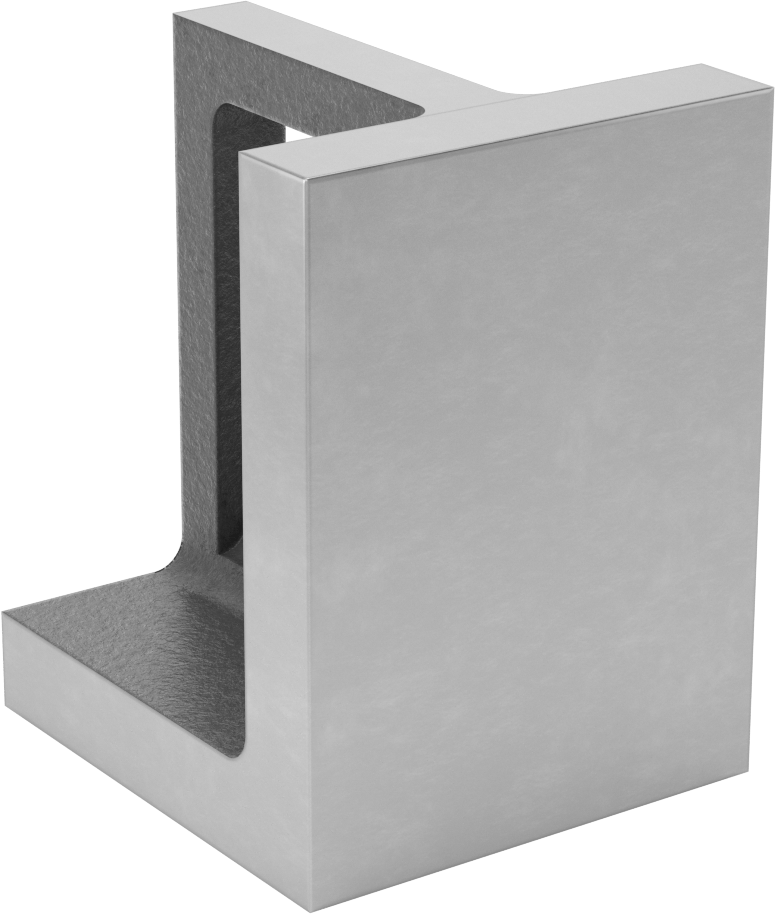

Her Yöne Uygun Açı Plakası

Her Yöne Uygun Açı Plakası, altı yüzünün herhangi bir yerinde kullanılabilmesi için tasarlanmış, iş parçalarını ve fikstürleri kelepçelerle sabitleyerek makine masasına dik tutmaya yarayan bir fikstür elemanıdır. Bu seri, Yükseklik ve Genişlik eksenleri başta olmak üzere, 10 varyant sunar. Fiyat, seçilen kombinasyona göre ₺32.350 – ₺168.098 aralığında değişir.

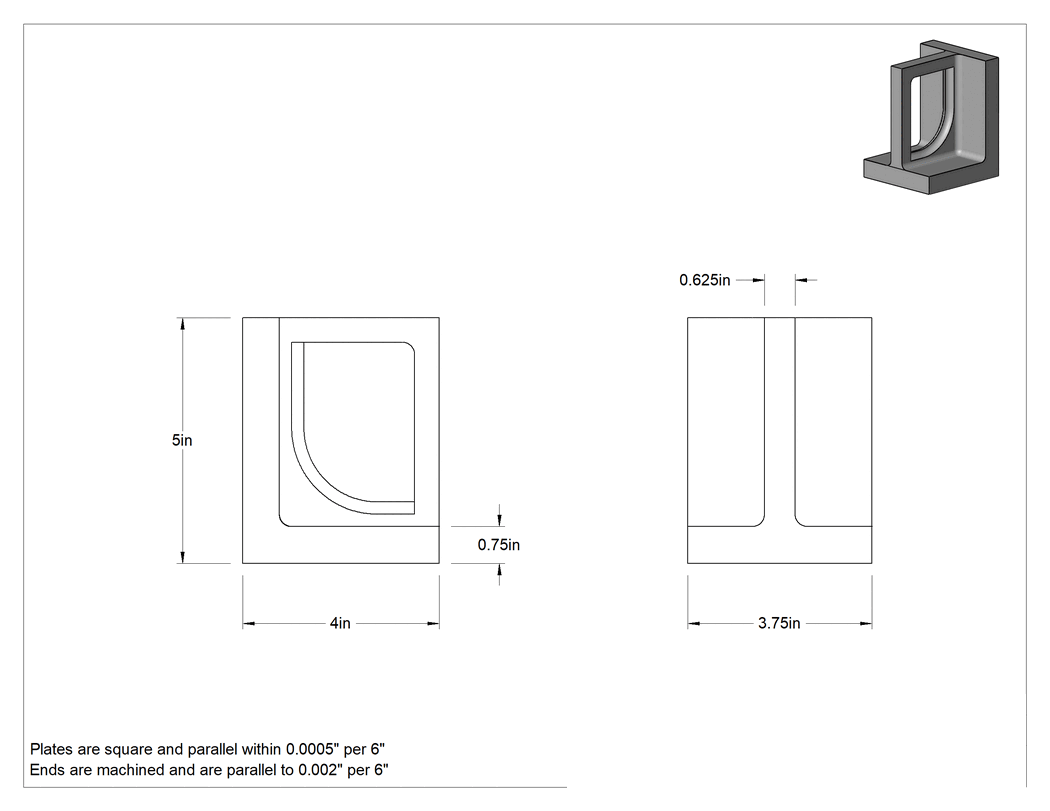

Teknik Çizim

Teknik Çizim

Yükseklik

5"6"8"10"12"16"

Genişlik

3 3⁄4"4"4 1⁄2"5"5 1⁄2"6"8"

Uzunluk

4"5"6"7"8"9"10"

Ağırlık

10 lb.12 lb.16 lb.21 lb.32 lb.37 lb.40 lb.44 lb.86 lb.94 lb.

₺32.350 Paket

MZ-168216

Paket

Siparişe Ekle

Özellikler

Ayarlama Hareketi	Any-Which-Way
Açı Plakası Tolerans Derecesi	Standart
Uzunluk	4"10.16 cm
Genişlik	3 3/4"95.3 mm
Yükseklik	5"12.70 cm
Ağırlık	10 lb.4.54 kg
6 inç Başına Tolerans
Düzgünlük	0.002"0.05 mm
Paralellik	0.002"0.05 mm
Malzeme	Demir
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Sap, bu plakaların altı yüzünün herhangi birinde kullanılabilmesi için plakaların tüm uzunluğu ve yüksekliği boyunca uzanır. Doğru açılar sağladığınızdan emin olun ve iş parçalarını ve fikstürleri kelepçelerle plakaya sabitleyerek makine masasına dik tutun.
