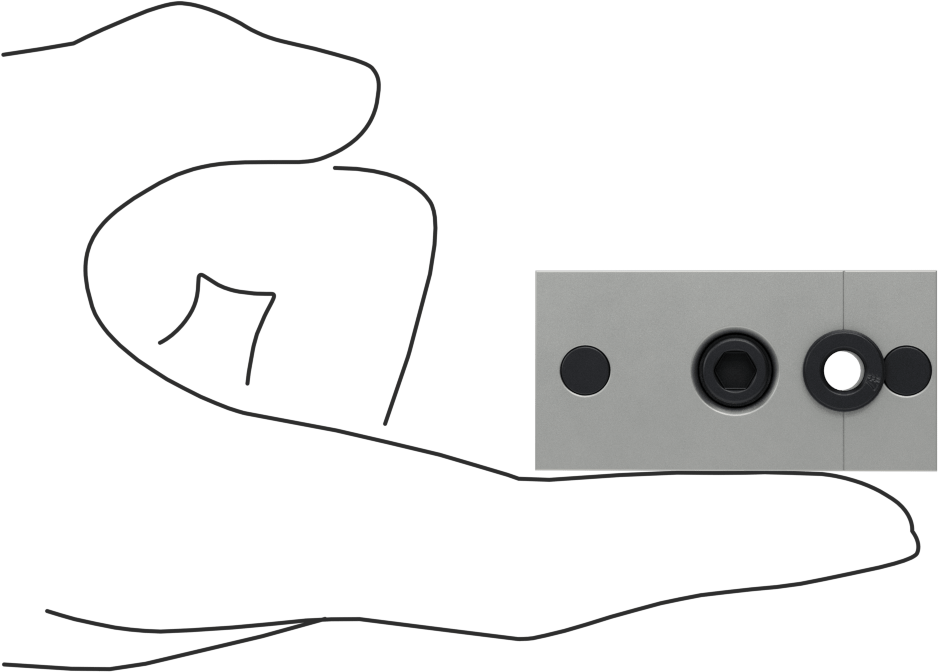

T-Yivli Çerçeve

T-Yivli Çerçeve, tekrar kullanılabilir şablonlar sunarak T-oluklu raylarda delikleri hassas bir şekilde hizalamak ve delmek için kullanılır. Bu ürünler, Ray Yüksekliği ve Montaj Bağlantı Elemanı Diş Boyutu eksenleriyle toplam 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺7.112 – ₺7.800 aralığında değişir.

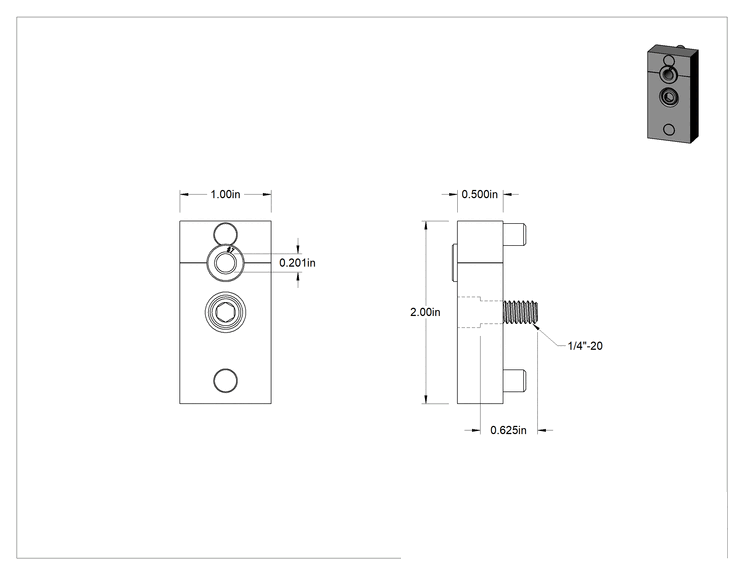

Teknik Çizim

Teknik Çizim

Ray Yüksekliği

1"1 1⁄2"

Montaj Bağlantı Elemanı Diş Boyutu

1⁄4"-205⁄16"-18

Diş Boyutu

1⁄4"-205⁄16"-18

Delik Çapı

0.201"0.281"

Montaj Bağlantı Elemanı Diş Uzunluğu

1⁄2"5⁄8"

₺7.112 Adet

MZ-300834

Paket

Siparişe Ekle

Özellikler

Çerçeve Tipi	T-Yuvası
T-Yuvası Çerçeveleme Bileşeni	Delik Açma Kalıbı
Ray Profili İçin	Tekli
Ray Yüksekliği	1"25.4 mm
Geçiş Deliği için
Adet	1
Çap	0.201"5.11 mm
Malzeme	Eloksallı Alüminyum
Dahil Edilen Montaj Bağlantı Elemanları	Evet
Montaj Bağlantı Elemanı Takma Türü	End Feed
Montaj Bağlantı Elemanı Diş Boyutu	1/4"-206.35 mm
Montaj Bağlantı Elemanı Diş Uzunluğu	1/2"12.7 mm
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	Yedek Burçlar

Açıklama

Bu tekrar kullanılabilir şablonlarla T-oluklu raylarda delikleri hassas bir şekilde hizalayın ve delin. Jig'i raya monte edin, ardından matkabınızın T-oluk içinde kaymasını önlemek için burçtan delim yapın.
