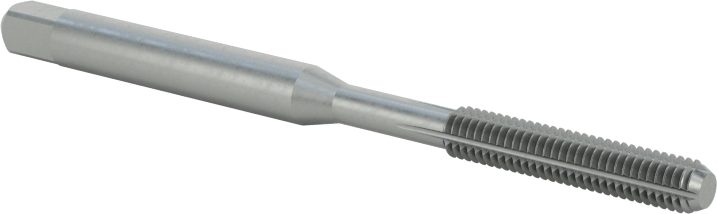

Talaşsız Kılavuz, TiCN Kaplamalı Yüksek Hızlı Çelik, Alt Pah
3 varyant (Diş Boyutu, Adım Çapı Sınırı); ₺4.846 – ₺5.556
Talaşsız Kılavuz, TiCN Kaplamalı Yüksek Hızlı Çelik, Alt Pah, malzemeye dişleri presleyerek kesme yerine yerinden itme prensibiyle daha sağlam ve temiz dişler oluşturur. Bu seri, Diş Boyutu ve Adım Çapı Sınırı eksenleriyle toplam 3 varyant sunar. Fiyat, seçilen kombinasyona göre ₺4.846 – ₺5.556 aralığında değişir.
Özellikler
| Dişleme için | Bağlantı Elemanı Dişleri |
| Diş Yönü | Sağ Yönlü |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Titanyum Karbon Nitrür (TiCN) Kaplı |
| Pah Türü | Taban |
| Dişler | |

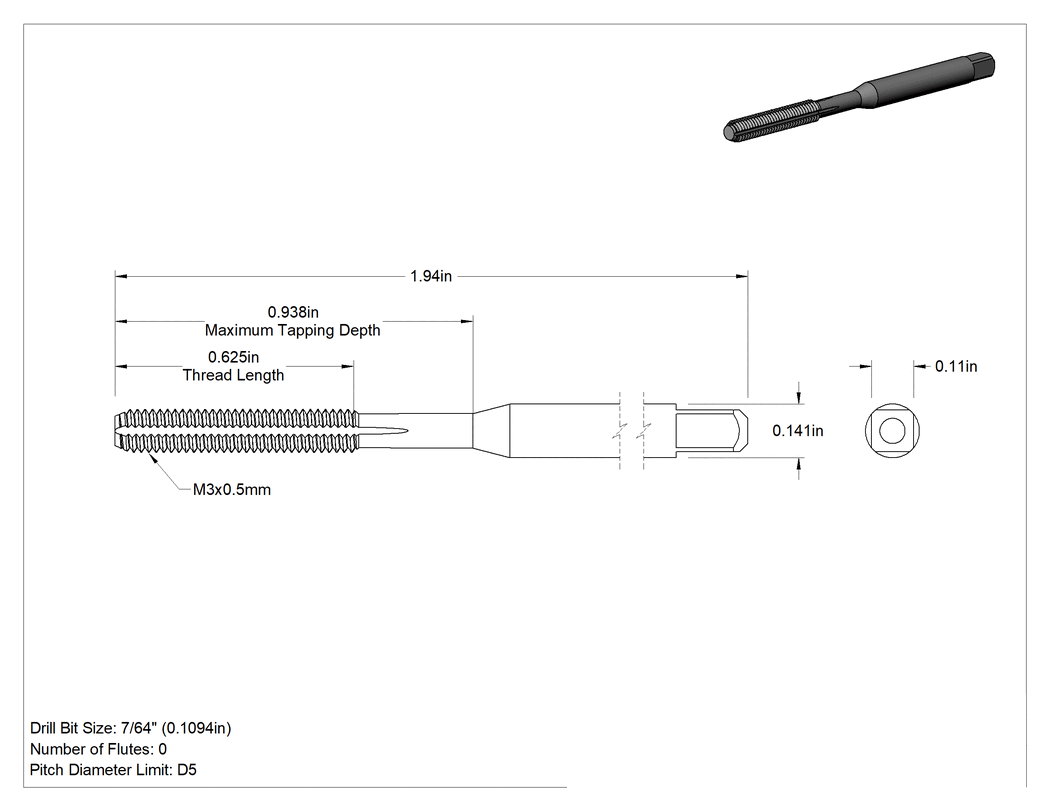

| Boyut | M3 × 0.5 mm |
| Uzunluk | 5/8"15.9 mm |
| Toplam Uzunluk | 1 15/16"49.2 mm |
| Diş Tipi | Metrik |
| Yiv Sayısı | 0 |
| Matkap Ucu | |
| Boyut | 7/64"2.78 mm |
| Ondalık Eşdeğer | 0.1094"2.78 mm |
| Sap Tipi | Kare |
| Yiv Tipi | Yivsiz |
| Kullanılacağı Yer | Alüminyum, Pirinç, Bronz, Bakır, Demir, Paslanmaz Çelik, Çelik |
| Maksimum Diş Açma Derinliği | 5/8"15.9 mm |
| Diş Açma Uç Sayısı | 1 |
| Performans | Çentiksiz |
| Adım Çapı Sınırı | D5 |
| Adım Çapı Toleransı | 0.002" ila 0.0025"0.05 mm / 0.06 mm |
| Kılavuz Açma Yöntemi | Diş Açma |
| Menşe Ülke | Güney Kore |
Açıklama
Yiv yok, talaş yok. Malzemeye dişleri presleyerek, işinizi yavaşlatacak veya kılavuzu hasarlandıracak birikinti oluşmasını tamamen önleyin. Bu kılavuzlar malzemeyi kesmek yerine yerinden ittiği için daha sağlam ve temiz dişler oluşturur. Ancak, delik boyutunun tam olarak uygun olması gerekir; aksi takdirde kılavuz çekme işlemi zorlaşabilir ve zayıf dişler oluşabilir. Yivsiz kılavuzlar, yivli kılavuzlara göre daha hızlıdır ve sürmek için daha fazla kuvvet gerektirir, bu nedenle genellikle freze tezgahındaki üretim işlerinde kullanılır. Soğuk şekillendirme kılavuzları olarak da bilinir.
Yüksek Hızlı Çelik — En çok yönlü kesme uçları, keskinliğini korumak için ısıya ve aşınmaya dayanır. Çoğu metal için uygundur.
Titanyum Karbon Nitrür (TiCN) Kaplı — Isıya, ufalanmaya ve aşınmaya karşı dirençlidir ve kaplamasız kılavuzlara göre üç kat daha uzun ömürlüdür.
Alt Pah—En kısa konikliğe sahip tapalarla kör deliklerin dibine kadar kesin. Bunlar döndürmek için en fazla güç gerektirdiğinden, genellikle konik veya tapalı pah tapalarıyla açılan delikleri bitirmek için kullanılırlar.
