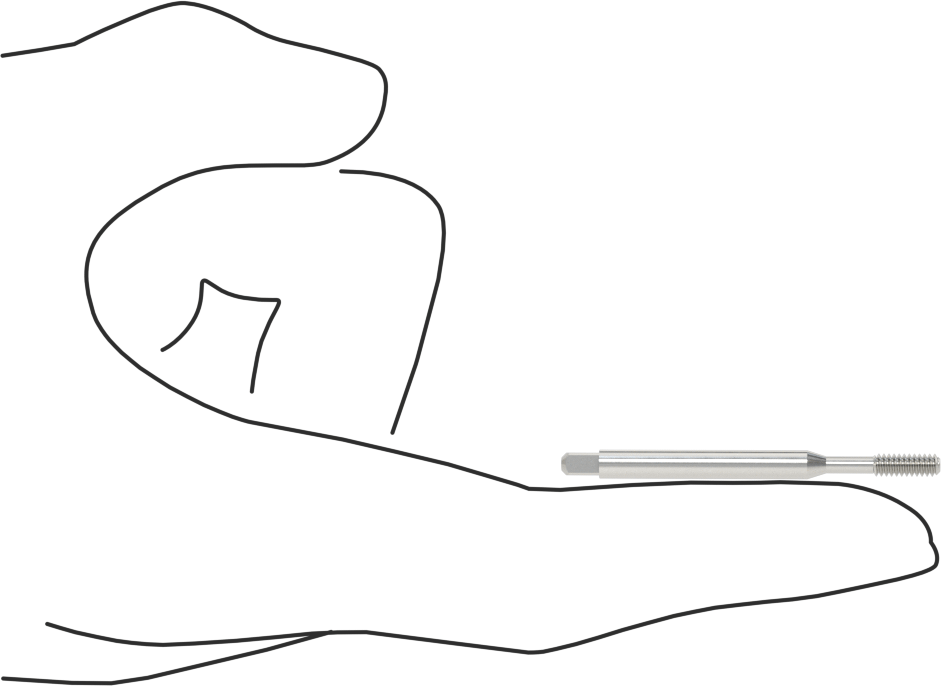

Talaşsız Kılavuz, Kaplamasız Yüksek Hızlı Çelik, Alt Pah
23 varyant (Diş Boyutu, Kullanılacağı Yer); ₺2.882 – ₺9.616
Talaşsız Kılavuz, Kaplamasız Yüksek Hızlı Çelik, Alt Pah, malzemeyi kesmek yerine presleyerek daha sağlam ve temiz dişler oluşturur; bu kılavuzlar genellikle freze tezgahındaki üretim işlerinde kullanılır. Bu seride Diş Boyutu ve Kullanılacağı Yer eksenlerinde farklı seçenekler sunar; toplam 23 varyant listelenmiştir. Fiyat, seçilen kombinasyona göre ₺2.882 – ₺9.616 aralığında değişir.

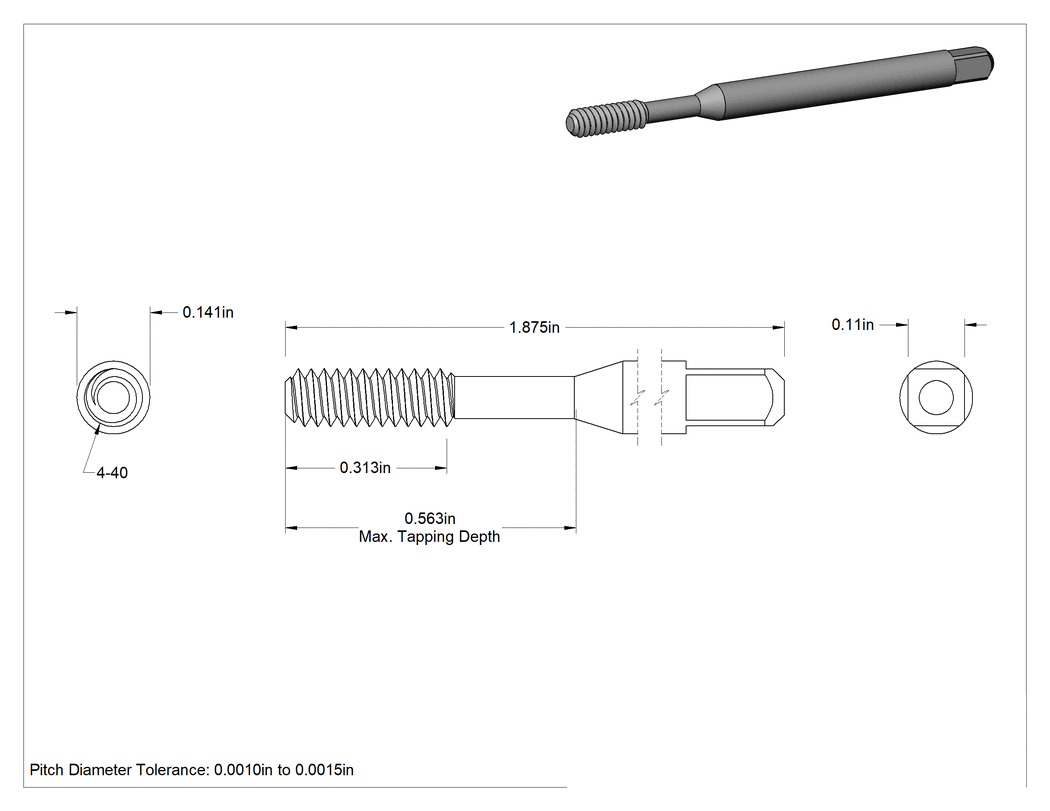

Özellikler
| Dişleme için | Bağlantı Elemanı Dişleri |
| Diş Yönü | Sağ Yönlü |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Kaplamasız |
| Pah Türü | Taban |
| Dişler | |
| Boyut | 4-40 |
| Uzunluk | 5/16"7.94 mm |
| Toplam Uzunluk | 1 7/8"47.6 mm |
| Diş Tipi | UNC |
| Yiv Sayısı | 0 |
| Matkap Ucu | |
| Boyut | 38 Ga. |
| Ondalık Eşdeğer | 0.1015"2.58 mm |
| Sap Tipi | Kare |
| Yiv Tipi | Yivsiz |
| Kullanılacağı Yer | Alüminyum, Pirinç, Bronz, Bakır, Demir, Paslanmaz Çelik, Çelik |
| Maksimum Diş Açma Derinliği | 9/16"14.3 mm |
| Diş Açma Uç Sayısı | 1 |
| Performans | Çentiksiz |
| Adım Çapı Sınırı | H3 |
| Adım Çapı Toleransı | 0.001" ila 0.0015"0.03 mm / 0.04 mm |
| Kılavuz Açma Yöntemi | Diş Açma |
| Menşe Ülke | Güney Kore |
Açıklama
Yiv yok, talaş yok. Malzemeye dişleri presleyerek, işinizi yavaşlatacak veya kılavuzu hasarlandıracak birikinti oluşmasını tamamen önleyin. Bu kılavuzlar malzemeyi kesmek yerine yerinden ittiği için daha sağlam ve temiz dişler oluşturur. Ancak, delik boyutunun tam olarak uygun olması gerekir; aksi takdirde kılavuz çekme işlemi zorlaşabilir ve zayıf dişler oluşabilir. Yivsiz kılavuzlar, yivli kılavuzlara göre daha hızlıdır ve sürmek için daha fazla kuvvet gerektirir, bu nedenle genellikle freze tezgahındaki üretim işlerinde kullanılır. Soğuk şekillendirme kılavuzları olarak da bilinir.
Yüksek Hızlı Çelik — En çok yönlü kesme uçları, keskinliğini korumak için ısıya ve aşınmaya dayanır. Çoğu metal için uygundur.
Kaplamasız — Ekonomik bir seçim olan bu ürünler, kaplamalı kılavuzlar kadar uzun ömürlü değildir.
Alt Pah—En kısa konikliğe sahip tapalarla kör deliklerin dibine kadar kesin. Bunlar döndürmek için en fazla güç gerektirdiğinden, genellikle konik veya tapalı pah tapalarıyla açılan delikleri bitirmek için kullanılırlar.
