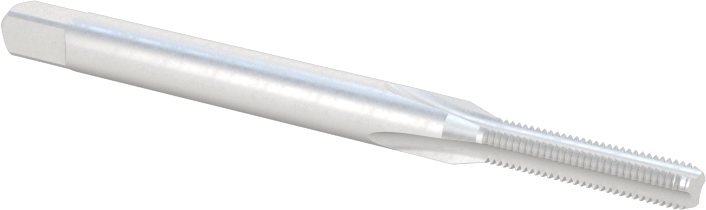

Helisel Ekli Kılavuz

Helisel Ekli Kılavuz, helisel ek parçaların boyutlarını, deliğe takıldıklarında sıkıca oturacak şekilde eşleştirmek için tasarlanmış, ısıya ve aşınmaya dirençli yüksek hızlı çelikten üretilmiş kılavuzlardır. Bu ürünler ailesi 135 varyant sunar; bu varyantlar Pah Türü, Ek Parça Diş Boyutu ve Matkap Ucu Boyutu gibi eksen seçenekleriyle belirlenir. Fiyat, seçilen kombinasyona göre ₺3.422 – ₺114.892 aralığında değişir.

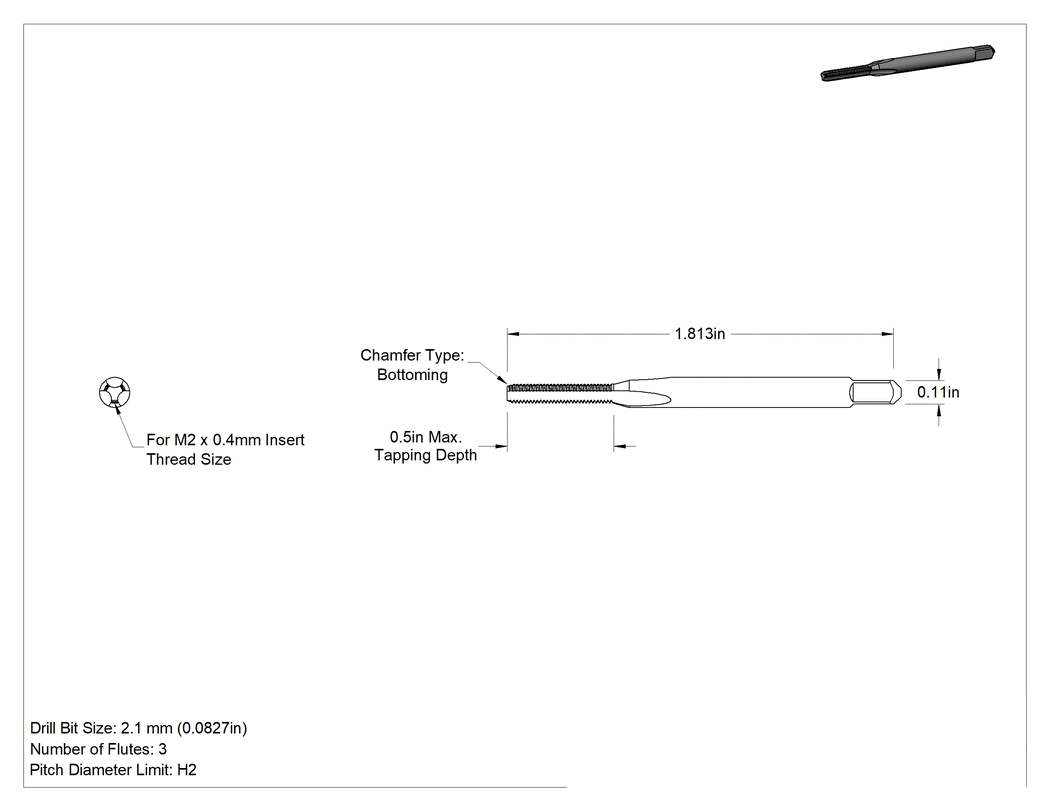

Teknik Çizim

Teknik Çizim

Ek Parça Diş Tipi

MetrikUNUNCUNF

Pah Türü

TabanTapa

Ek Parça Diş Boyutu

0-801-642-563-483-564-404-485-406-326-408-328-3610-2410-3212-241⁄4"-201⁄4"-285⁄16"-185⁄16"-243⁄8"-163⁄8"-247⁄16"-147⁄16"-201⁄2"-131⁄2"-209⁄16"-129⁄16"-185⁄8"-115⁄8"-183⁄4"-103⁄4"-167⁄8"-147⁄8"-91"-121"-141"-81 1⁄8"-121 1⁄8"-71 1⁄4"-121 1⁄4"-71 1⁄4"-81 3⁄8"-61 1⁄2"-121 1⁄2"-61 1⁄2"-81 3⁄4"-8M2M2.2M2.5M3M3.5M4M5M6M7M8M10M12M14M16M18M20M24M30M36

Malzeme

Yüksek Hızlı ÇelikHigh-Speed Steel, Steel

Maksimum Diş Açma Derinliği

3⁄8"1⁄2"9⁄16"5⁄8"11⁄16"3⁄4"7⁄8"15⁄16"1"1 1⁄8"1 1⁄4"1 7⁄16"1 1⁄2"1 21⁄32"1 13⁄16"2"2 7⁄32"2 1⁄2"2 9⁄16"3"3 3⁄16"3 1⁄4"3 3⁄4"

Matkap Ucu Boyutu

1 Ga.2.1 mm2.3 mm2.35 mm3.2 mm3.7 mm5 Ga.5.3 mm6.3 mm6.7 mm7.3 mm8.3 mm8.4 mm10.5 mm12.5 mm14.5 mm16 Ga.16.5 mm19 Ga.25 Ga.29 Ga.31 Ga.36 Ga.37 Ga.41 Ga.46 Ga.52 Ga.HQX7/64"13/64"21/64"25/64"13⁄32"29/64"31⁄64"33/64"17/32"37/64"37⁄64"19/32"41/64"21/32"47/64"47⁄64"49/64"25/32"13/16"13⁄16"57/64"29/32"31⁄32"1 1/32"1 5/32"1 11/64"1 7⁄32"1 1/4"1 9/32"1 19/64"1 27/64"1 15⁄32"1 1/2"1 17/32"1 35/64"1 3/4"

Yiv Sayısı

2346

Toplam Uzunluk

1 11⁄16"1 13⁄16"1 7⁄8"1 15⁄16"2"2 1⁄8"2 3⁄8"2 1⁄2"2 23⁄32"2 15⁄16"3 5⁄32"3 3⁄16"3 3⁄8"3 19⁄32"3 13⁄16"4"4 1⁄32"4 1⁄4"4 15⁄32"4 11⁄16"4 29⁄32"5 1⁄16"5 1⁄8"5 7⁄16"5 3⁄4"6"6 1⁄16"6 3⁄8"6 5⁄8"6 11⁄16"7"7 1⁄4"

Adım Çapı Sınırı

H1H2H3H4H5H6D8D9

Diş Uzunluğu

3⁄8"1⁄2"9⁄16"5⁄8"11⁄16"3⁄4"7⁄8"15⁄16"1"1 1⁄8"1 1⁄4"1 7⁄16"1 1⁄2"1 21⁄32"1 13⁄16"2"2 7⁄32"2 1⁄2"2 9⁄16"3"3 3⁄16"3 1⁄4"3 3⁄4"

₺32.184 Adet

MZ-603893

Paket

Siparişe Ekle

Özellikler

Dişleme için	Helisel Dişli Ek Dişleri
Diş Yönü	Sağ Yönlü
Malzeme	Yüksek Hızlı Çelik
Yüzey İşlemi	Kaplamasız
Pah Türü	Taban
Ek Parça Diş Boyutu	M2
Diş Uzunluğu	1/2"12.7 mm
Toplam Uzunluk	1 13/16"46.0 mm
Ek Parça Diş Tipi	Metrik
Yiv Sayısı	3
Matkap Ucu
Boyut	2.1 mm
Ondalık Eşdeğer	0.0827"2.10 mm
Sap Tipi	Kare
Yiv Tipi	Düz
Ek Parça Diş Adımı	0.4 mm
Kullanılacağı Yer	Alüminyum, Pirinç, Bronz, Bakır, Fiberglas, Demir, Plastik, Paslanmaz Çelik, Çelik
Maksimum Diş Açma Derinliği	1/2"12.7 mm
Diş Açma Uç Sayısı	1
Adım Çapı Sınırı	H2
Adım Çapı Toleransı	0.002" ila 0.0025"0.05 mm / 0.06 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Helisel ek parçaların boyutlarını, deliğe takıldıklarında sıkıca oturacak şekilde eşleştirin.

Yüksek Hızlı Çelik — Bu kılavuzlar, keskinliklerini korumak için ısıya ve aşınmaya dirençlidir.

Alt Pah—En kısa konikliğe sahip tapalarla kör deliklerin dibine kadar kesin. Bunlar döndürmek için en fazla güç gerektirdiğinden, genellikle konik veya tapalı pah tapalarıyla açılan delikleri bitirmek için kullanılırlar.
