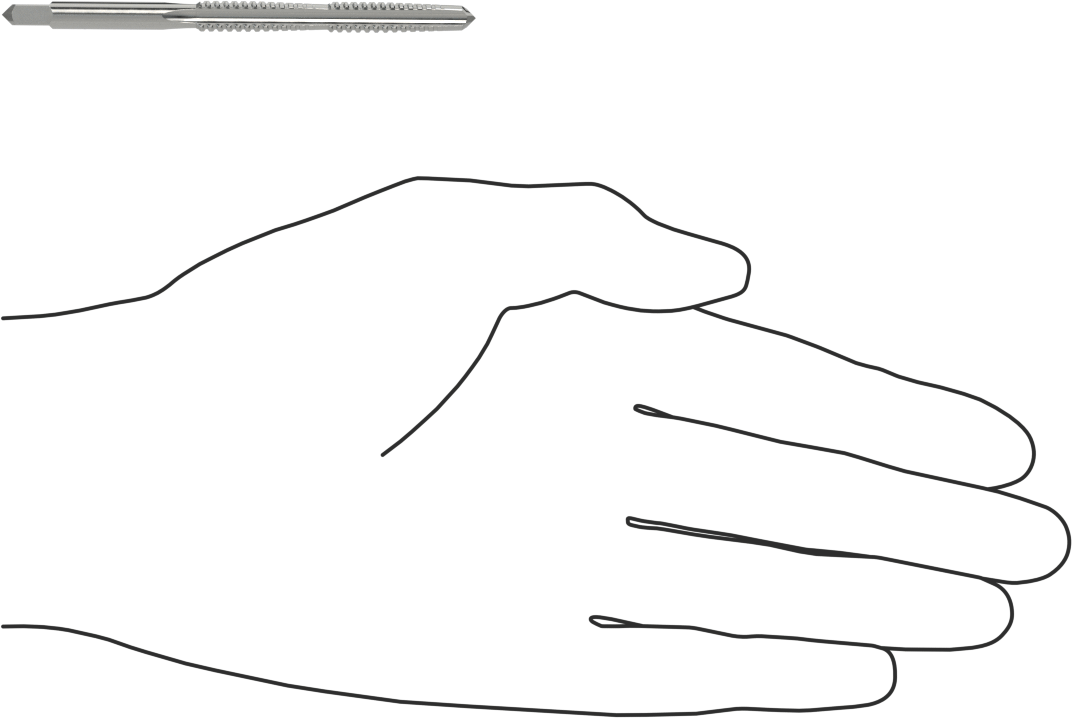

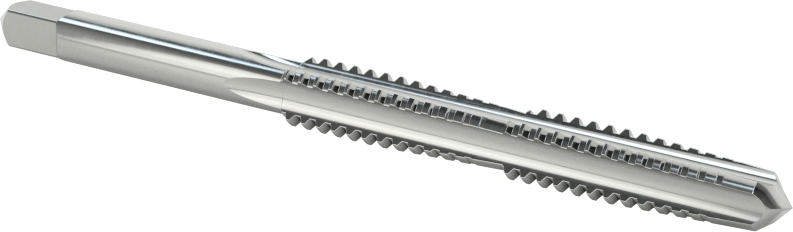

Acme Diş Açma Kılavuzu, Sağ Yönlü
23 varyant (Diş Boyutu, Matkap Ucu Boyutu); ₺22.182 – ₺123.866
Acme Diş Açma Kılavuzu, Sağ Yönlü, lineer aktüatörler ve mengene gibi hareketli bileşenlerdeki geniş Acme dişlerini oluşturmak için iki set pahlı diş içeren bir kılavuzdur. Bu seri, Diş Boyutu ve Matkap Ucu Boyutu eksenlerinde farklı seçenekler sunar; toplamda 23 varyant bulunmaktadır. Fiyat, seçilen kombinasyona göre ₺22.182 – ₺123.866 aralığında değişir.
Özellikler
| Dişleme için | Acme Dişleri |
| Diş Yönü | Sağ Yönlü |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Kaplamasız |
| Dişler | |

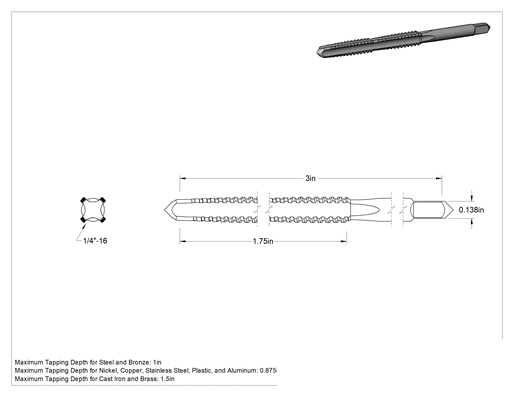

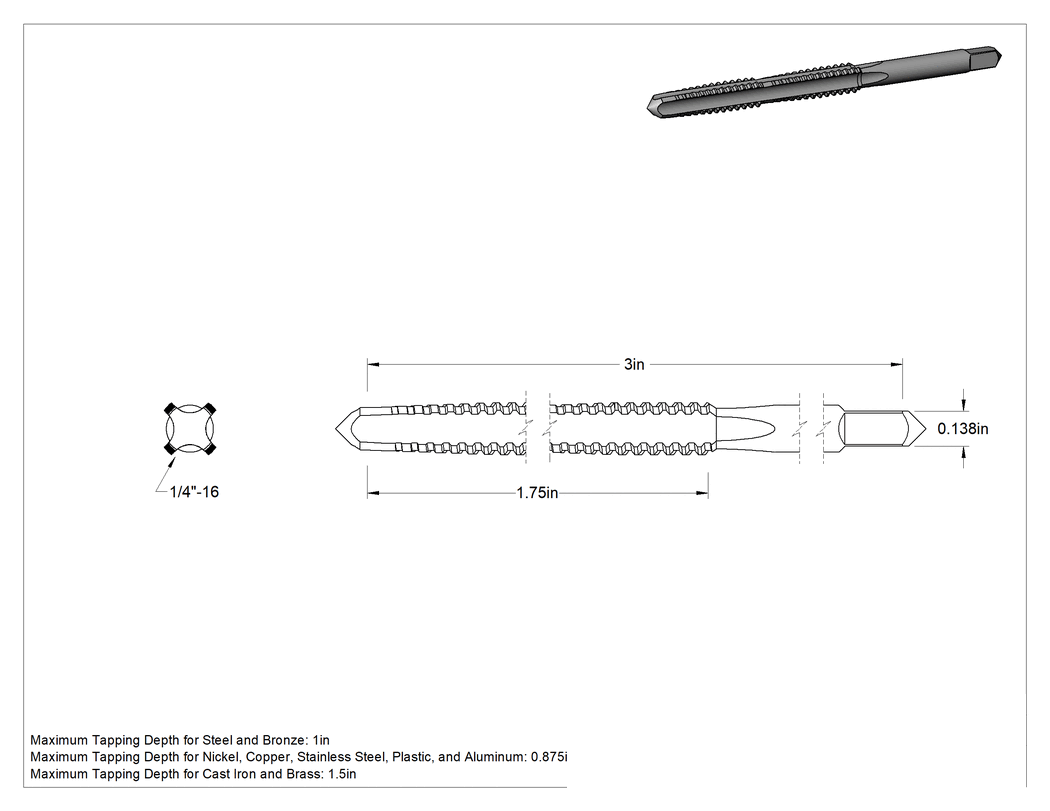

| Boyut | 1/4"-166.35 mm |
| Uzunluk | 1 3/4"44.4 mm |
| Toplam Uzunluk | 3"76.2 mm |
| Diş Tipi | Acme |
| Yiv Sayısı | 4 |
| Matkap Ucu | |
| Boyut | 10 Ga. |
| Ondalık Eşdeğer | 0.1935"4.91 mm |
| Sap Tipi | Kare |
| Yiv Tipi | Düz |
| Delik Tipi için | Geçişli |
| Kullanılacağı Yer | Alüminyum, Pirinç, Bronz, Bakır, Demir, Nikel, Plastik, Paslanmaz Çelik, Çelik |
| Alüminyum için Maksimum Diş Açma Derinliği | 7/8"22.2 mm |
| Pirinç için Maksimum Diş Açma Derinliği | 1 1/2"38.1 mm |
| Bronz için Maksimum Diş Açma Derinliği | 1"25.4 mm |
| Dökme Demir için Maksimum Diş Açma Derinliği | 1 1/2"38.1 mm |
| Bakır için Maksimum Diş Açma Derinliği | 7/8"22.2 mm |
| Nikel için Maksimum Diş Açma Derinliği | 7/8"22.2 mm |
| Plastik için Maksimum Diş Açma Derinliği | 7/8"22.2 mm |
| Paslanmaz Çelik için Maksimum Diş Açma Derinliği | 7/8"22.2 mm |
| Çelik için Maksimum Diş Açma Derinliği | 1"25.4 mm |
| Diş Açma Uç Sayısı | 1 |
| Diş Uyumu | Acme Sınıf 2G |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kılavuz vida somunlarında, lineer aktüatörlerde, mengene ve diğer hareketli bileşenlerde bulunan geniş Acme dişlerini oluşturun. Bu kılavuzlar, iki set pahlı dişe sahiptir: ilki kaba profili kesmek, ikincisi ise bitirmek içindir. Kılavuzu ters çevirdiğinizde iki farklı diş iş parçasına zarar verebileceğinden, bunlar sadece deliklerden geçmek içindir. Diş açma işlemi bittiğinde, kılavuzu tutucudan çıkarın ve deliğin diğer tarafından çıkarın. Tandem kılavuzlar olarak da bilinir.
Yüksek Hızlı Çelik — Bu kılavuzlar, keskinliklerini korumak için ısıya ve aşınmaya dirençlidir.
