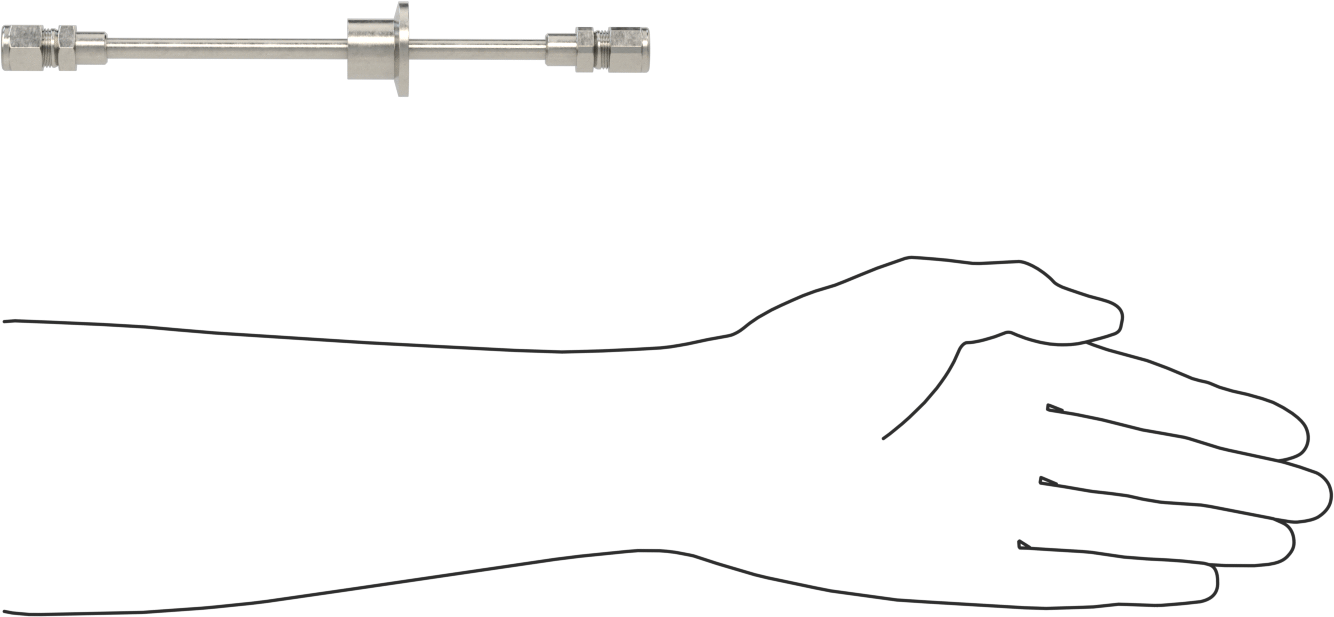

Yüksek Vakum Odaları için Duvar Geçişli Bağlantı Parçası, Hızlı Kelepçeli Hazne Bağlantısı
8 varyant (Yüksek Vakum Flanş Boyutu, Birlikte Kullanım); ₺49.050 – ₺69.300
Yüksek Vakum Odaları için Duvar Geçişli Bağlantı Parçası, Hızlı Kelepçeli Hazne Bağlantısı, sıvıları ve gazları yüksek vakumlu odalara aktarmak için tasarlanmış, hızlı kelepçeli (ISO-KF) yapısıyla kolay montaj ve demontaj sağlayan monte edilmiş bağlantı parçalarıdır. Bu seri, Yüksek Vakum Flanş Boyutu ve Flanş Dış Çapı gibi eksen seçenekleriyle 8 varyant sunar. Fiyat, seçilen kombinasyona göre ₺49.050 – ₺69.300 aralığında değişir.
Özellikler
| Birlikte Kullanım | Aseton, Hava, Amonyum Hidroksit, Helyum, Metan, Azot, Yağ, Su |
| Şekil | Düz |
| Tip | Konektör |
| Bağlantı Tipi | Boru |
| Hazne Bağlantı Stili | Hızlı Kelepçe |

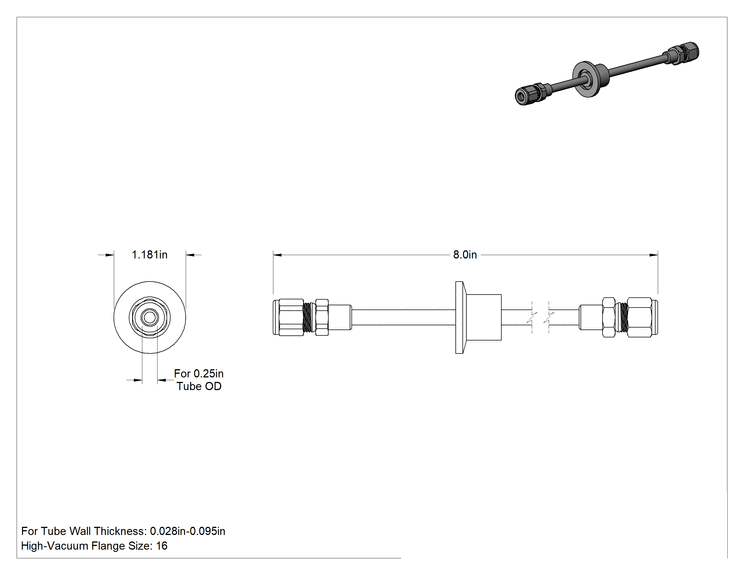

| Flanş Dış Çapı | 1.18"30.0 mm |
| Yüksek Vakum Flanş Boyutu | 16 |
| Yüksek Vakum Bağlantı Tipi | ISO-KF |
| Bağlantı Stili | Yor-Lok |
| Yor-Lok Bağlantı Tipi | Standart |
| Boru için | |
| Dış Çap | 1/4"6.35 mm |
| Duvar Kalınlığı | 0.028"-0.095"0.71 mm / 2.41 mm |
| İmalat | Dikişsiz, Kaynaklı |
| Uzunluk | 8"20.32 cm |
| Maksimum Basınç | Derecelendirilmemiştir |
| Vakum Değeri | Yüksek |
| Maksimum Vakum | 10 -8 torr @ 72° F |
| Malzeme | 304 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Somun Malzemesi | 316 Paslanmaz Çelik |
| Çevre Sıcaklığı Aralığı | 0°C ila 149°C |
| İşlem Sıcaklığı Aralığı | -198°C ila 535°C |
| Montaj Türü | Duvar delme |
| Sterilizasyon Yöntemi | Buhar (Otoklavlama) |
| Uyumlu Olduğu | Let-Lok, Parker A-Lok, Swagelok® |
| Boru Malzemesi için | 304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ISO 2861 |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Feedthrough olarak da bilinen bu monte edilmiş bağlantı parçalarıyla sıvıları ve gazları yüksek vakumlu odalara aktarın. Hızlı kelepçeli (ISO-KF) bağlantıları, cıvatalı flanşlara göre takılması ve çıkarılması daha kolaydır. Bu da onları, öğretim ve araştırma laboratuvarları gibi sık sık temizlik, onarım ve kurulum değişiklikleri gerektiren sistemler için iyi bir seçim haline getirir. Bu bağlantı parçaları ISO 2861 standardına uygundur; bu da vakum sızdırmaz bağlantıları sağlayan sıkı boyut standartlarına göre üretildikleri anlamına gelir. Paslanmaz çelik ve alüminyumdan üretilen bu bağlantı parçaları paslanmaya karşı dayanıklıdır. Basınçlı uygulamalarda kullanılmamalıdır.
Bu bağlantı parçaları kuruluma hazırdır ve her iki ucunda hızlı kelepçeli bağlantı parçaları, metal boru ve Yor-Lok boru bağlantı parçaları bulunur. Yor-Lok bağlantı parçaları, sisteminizin paslanmaz çelik borularını kavrayan bir somun ve iki manşon içerir. Hızlı kelepçe bağlantısını tamamlamak için bir kelepçe ve halkaya ihtiyacınız olacaktır (her biri ayrı satılır).
