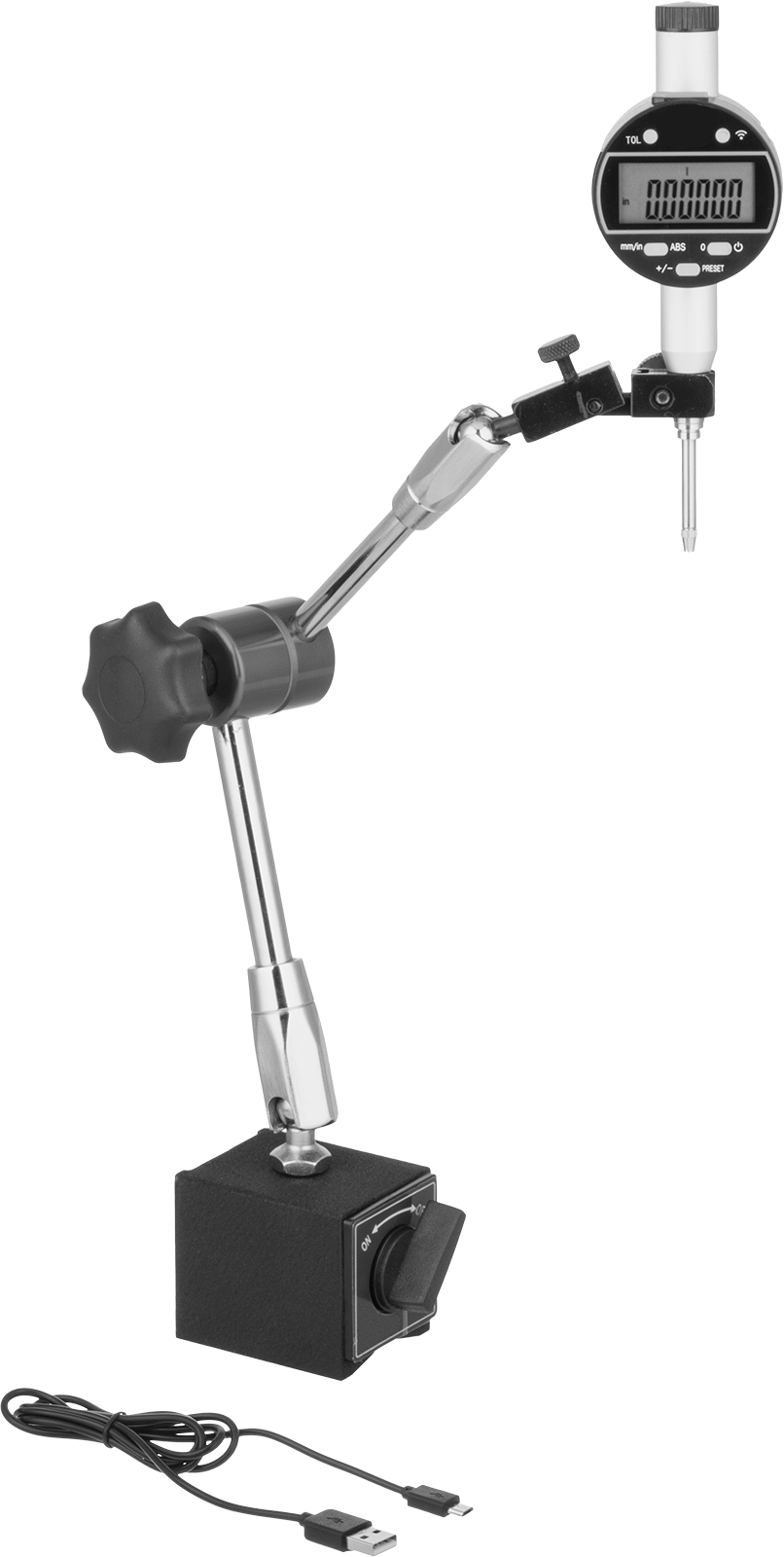

Eklemli Kollu Manyetik Tabanlı Tutuculu Ekonomik Elektronik Pistonlu Sapma Göstergeleri
2 varyant (Temas Noktası Uzunluğu, Sayım Yönü); ₺16.650 – ₺32.492
Eklemli Kollu Manyetik Tabanlı Tutuculu Ekonomik Elektronik Pistonlu Sapma Göstergeleri, ölçüm açısının hassas ayarlanmasına olanak tanıyan ve manyetik tabanı sayesinde düz veya kavisli metal yüzeylere sağlam monte edilebilen bir göstergedir. Bu seri, Temas Noktası Uzunluğu ve Sayım Yönü eksenleriyle toplam 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺16.650 – ₺32.492 aralığında değişir.
Özellikler
| Montaj Türü | Bağlantı Pabucu, Mil |
| Muhafaza Derecesi | IP67 |
| SPC Veri Çıkışı | Evet |
| Veri Bağlantısı | Bluetooth |
| İçerir | Şarj Kablosu |
| Ölçülen Mesafe | |
| İnç | 0" ila 1"0.00 mm / 25.4 mm |
| Metrik | 0 mm ila 25 mm |
| Ölçüm Aralıkları | |
| İnç | 0.00005"0.00 mm |
| Metrik | 0.001 mm |
| Hassasiyet | |
| İnç | ±0.00035"0.01 mm |
| Metrik | ±0.008 mm |
| Sayım Yönü | İleri, Geriye Doğru |
| Kadran Göstergesi Boyutu | AGD Grup 2 |
| Kadran Çapı | 2 3/16"55.6 mm |
| Temas Noktası | |
| Çap | 0.197"5.00 mm |
| Uzunluk | 0.315"8.00 mm |
| Montaj Dişi Boyutu | 4-48 |
| Malzeme | Karbür |
| Taban | |
| Montaj Türü | Manyetik |
| Tip | V-Yivli |
| Uzunluk | 2 1/2"63.5 mm |
| Genişlik | 2"50.8 mm |
| Yükseklik | 2 1/8"54.0 mm |
| Malzeme | Demir |
| Manyetik Çekme Gücü | 125 lbf |
| Kol | |

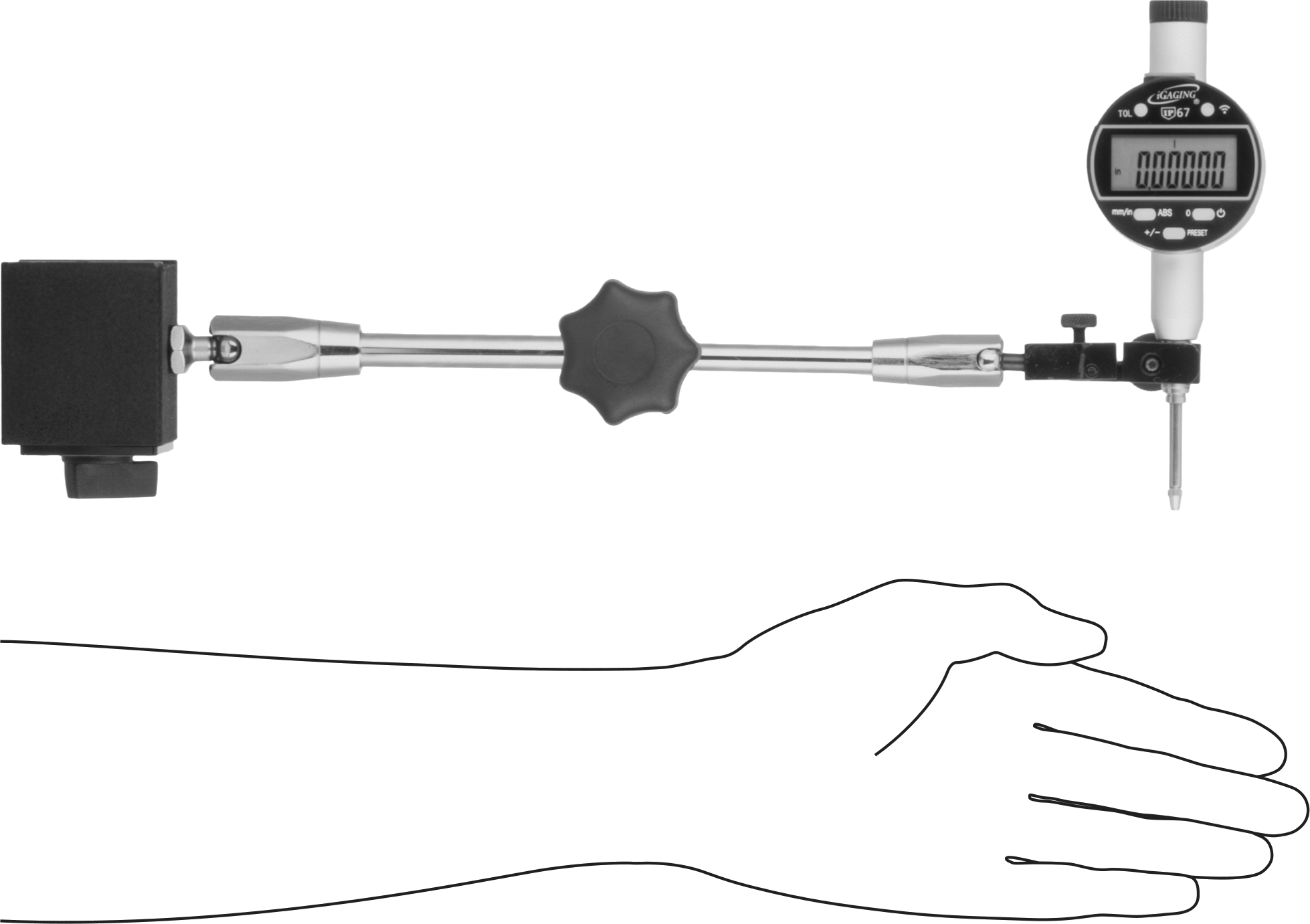

| Uzunluk | 15"38.10 cm |
| Tip | Eklemli |
| Piller Dahildir | Evet |
| Özellikler | İnce Ayar Kelepçesi, Manyetik Açma Anahtarı, Tolerans Kontrolü Go/No-Go İşlemi, Sıfır Konum Hafızası (ABS), Sıfır Ayarlı Düğme |
| Pil Boyutu | CR2032 |
| Kadran Göstergesi Tipi | Piston |
| Ekran | |
| Tip | Dijital |
| Dijital Tür | LCD |
| Çevre | Tozlu, Dalgıç |

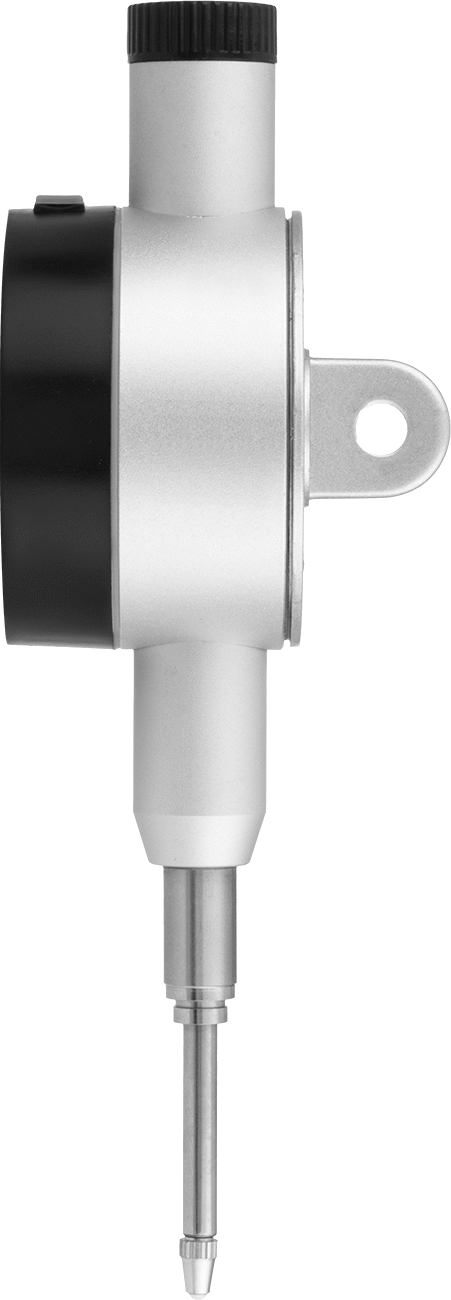

| Montaj Pabucu Deliği Çapı | 1/4"6.35 mm |
| Montaj Sapı Çapı | 3/8"9.52 mm |
| Gerekli Pil Sayısı | 1 |
| Güç Kaynağı | Pil |
| Şarj edilebilir | Evet |
| Ölçü Birimleri | İnç/Metrik |
| Menşe Ülke | Çin |
| İlgili Ürünler | Kablosuz Verici/Alıcı Seti (13.7 m Kablosuz Menzil) |
| 543-702B için Yedek Pil, 543-712, 543-712B, ve 543-722B Modelleri (Paket başına 1 adet) |
Açıklama

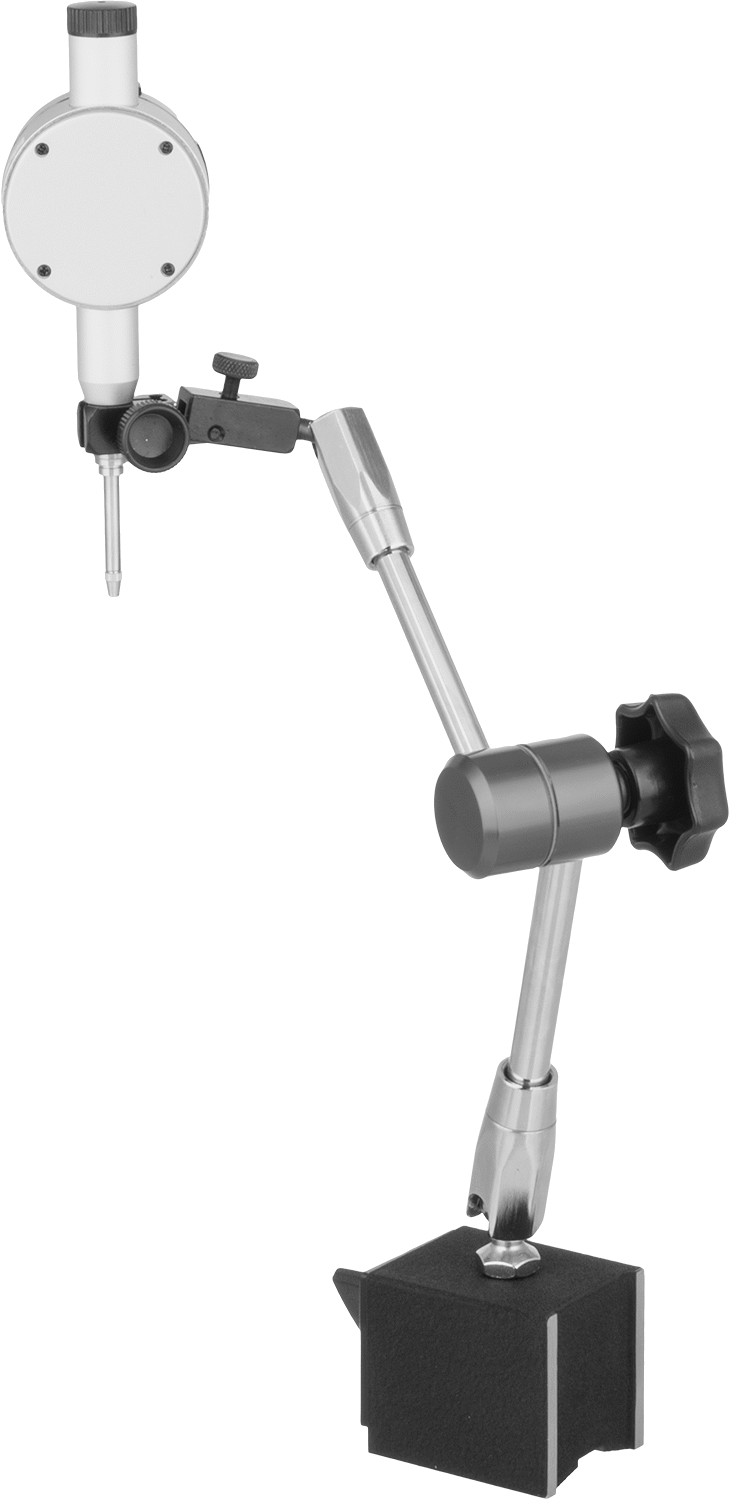

Göstergeyi yerine yerleştirmek için tabanın üst, orta ve altındaki bağlantı noktalarını ayarlayın. Göstergenin açısını hassas bir şekilde ayarlamak için ince ayar kelepçesindeki düğmeyi kullanın. Taban manyetiktir ve düz ve kavisli metal yüzeylere sağlam bir şekilde monte edilebilmesi için alt kısmında V şeklinde bir oluk bulunur. Mıknatısı serbest bırakmak için bir anahtarı çevirin.

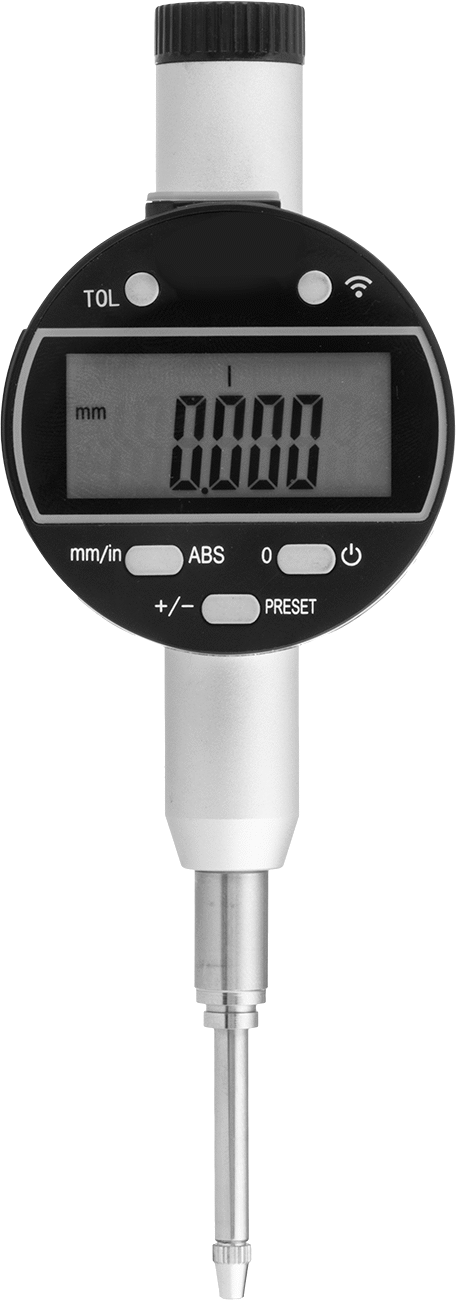

Yaylı bir piston, ölçüm yapmak için göstergeden dışarı çıkıp geri çekilir. Ölçümler, okunması kolay bir LCD ekranda görüntülenir. Sıfırlama düğmesine basarak herhangi bir noktadan ölçüme başlayın. Gösterge kapalıyken ölçüm konumunu koruyan, mutlak (ABS) konumlandırma olarak da bilinen sıfır konumu hafızasına sahiptir.
Hepsi bir USB kablosu (ayrı satılır) kullanılarak bilgisayarınıza veri gönderebilir.
IP67 Koruma Sınıfı — IP67 sınıfı göstergeler, soğutma sıvısı, su ve tozu dışarıda tutar; böylece kirli işleme ortamlarında ölçüm yapabilirsiniz.
Bluetooth Bağlantısı—Bluetooth bağlantılı göstergeler, bir düğmeye basarak ölçüm verilerinizi cihazınıza kablosuz olarak aktarabilir. Bir veri verici/alıcı setine (ayrı satılır) ihtiyacınız olacaktır.
Tolerans Kontrolü Go/No-Go İşlemi—Tolerans kontrolü go/no-go işlevine sahip göstergeler, bir öğe belirlediğiniz ölçülerin dışına çıktığında sizi bilgilendirir.
Kablosuz Veri Verici/Alıcı Seti (45 ft. Kablosuz Menzil)—SPC verilerini bilgisayarınıza kablosuz olarak aktarmak isterseniz, bir veri verici/alıcı seti ekleyin.
