Basamak Kurulum Kelepçesi

Basamak Kurulum Kelepçesi, kademeli ucu bir blokla kullanarak destek ve hızlı yükseklik ayarı sağlayan bir sabitleme elemanıdır. Bu ürünler, Uzunluk ve Yükseklik eksenleriyle birlikte toplam 15 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺2.192 – ₺15.492 aralığında değişir.

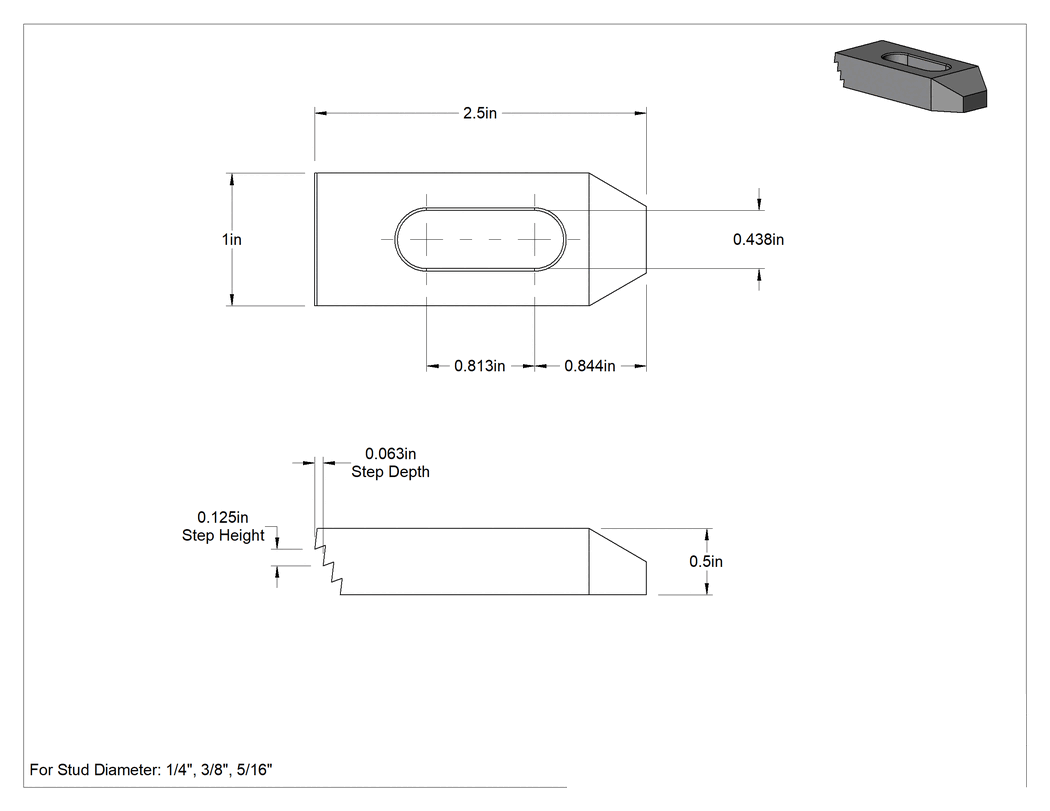

Teknik Çizim

Teknik Çizim

Uzunluk

2 1⁄2"4"6"8"10"

Yükseklik

1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄8"1 1⁄4"1 3⁄8"1 1⁄2"

Genişlik

1"1 1⁄8"1 1⁄4"1 1⁄2"1 3⁄4"2"

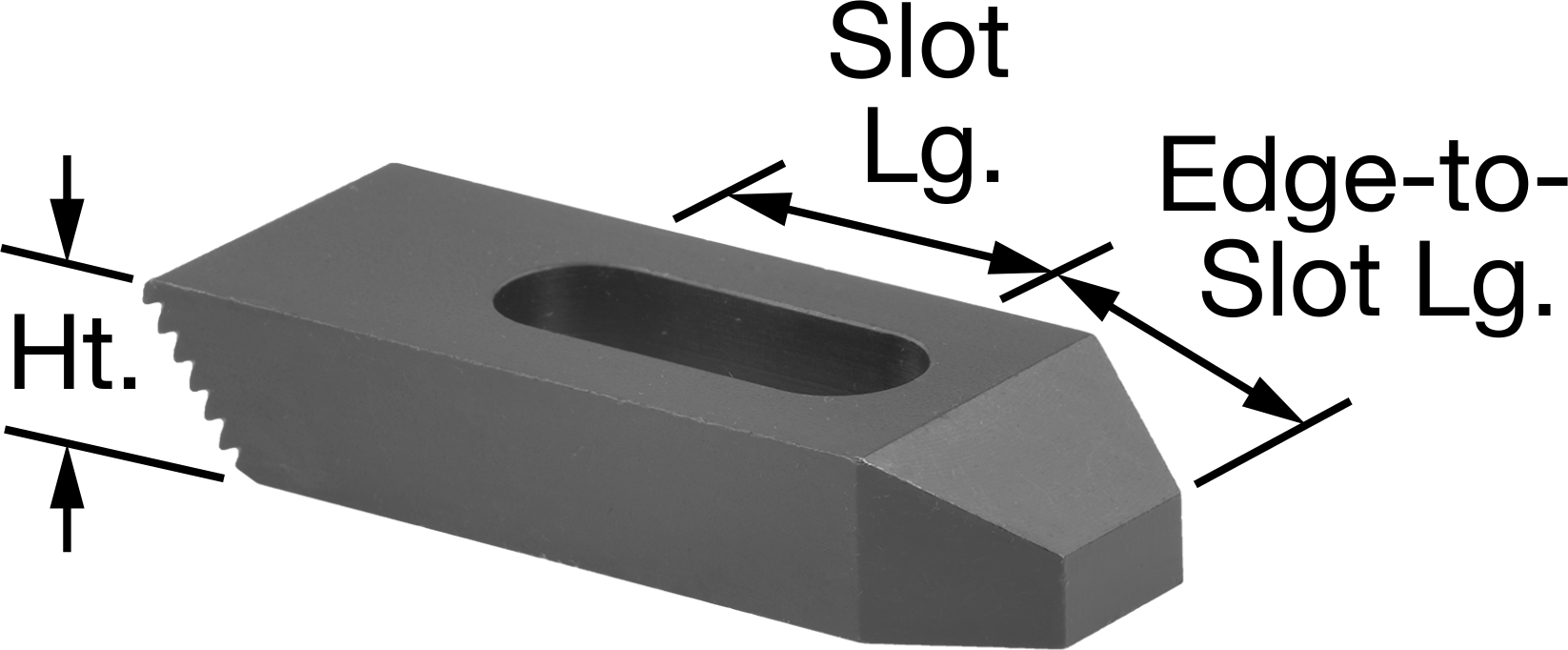

Kanal Uzunluğu

5⁄8"3⁄4"7⁄8"1 1⁄8"1 1⁄4"1 3⁄8"1 1⁄2"1 3⁄4"2"2 1⁄8"2 1⁄4"3"

Kenar-Yuva Uzunluğu

7⁄8"1"1 1⁄8"1 1⁄4"1 3⁄8"1 1⁄2"1 7⁄8"2 1⁄8"

Basamak Genişliği

1"1 1⁄8"1 1⁄4"1 1⁄2"1 3⁄4"2"

₺2.192 Paket

MZ-320905

Paket

Siparişe Ekle

Özellikler

Saplama Çapı için	1/4", 5/16", 3/8"6.35 mm / 7.94 mm / 9.52 mm
Uzunluk	2 1/2"63.5 mm
Genişlik	1"25.4 mm
Yükseklik	1/2"12.7 mm
Basamak
Yükseklik	1/8"3.17 mm
Genişlik	1"25.4 mm
Derinlik	1/16"1.59 mm
Kanal Uzunluğu	7/8"22.2 mm
Kenar-Yuva Uzunluğu	7/8"22.2 mm
Malzeme	Çelik
Kelepçe Tipi	Makine Masası
Kelepçeleme Hareketi	Sabitleme
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

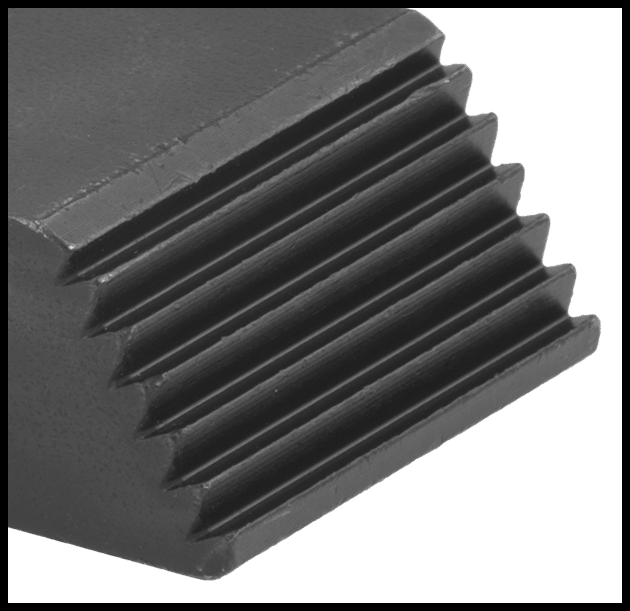

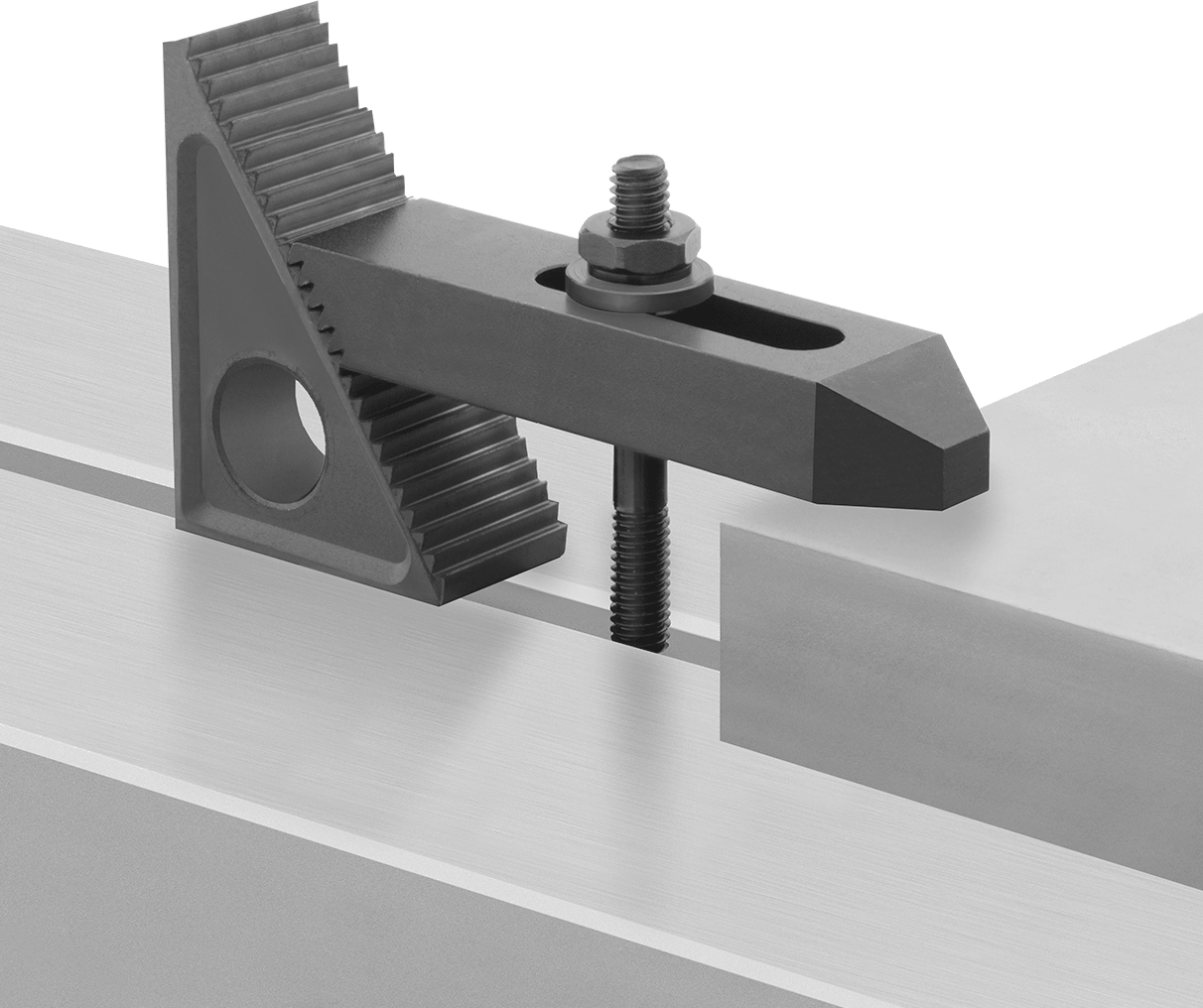

Kademeli uç, bir kademeli blokla birlikte kullanıldığında destek ve hızlı yükseklik ayarı sağlar. Bir iş parçasını, mengeneyi veya fikstürü makine masasına sabitlemek için T-oluklu somunlar veya cıvatalarla birlikte kullanın.
