İşlenebilir Fikstür Kelepçesi

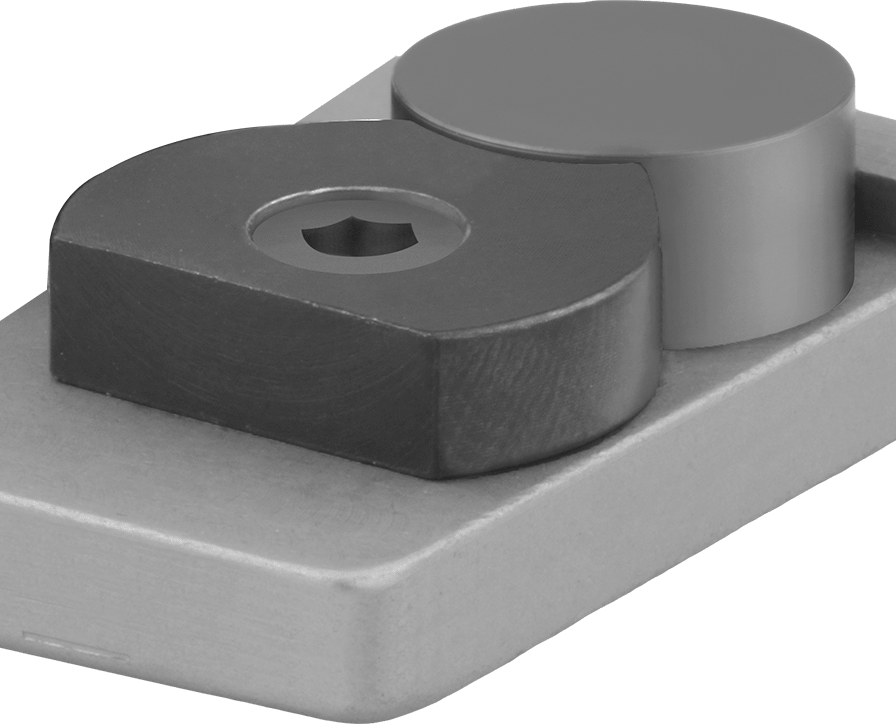

İşlenebilir Fikstür Kelepçesi, iş parçalarının konturlarına uyacak şekilde işlenerek dişli bir deliğe vidalanan ve merkez vidası ile hızlı sıkıştırma sağlayan bir sabitleme elemanıdır. Bu seride Diş Boyutu ve Kafa Genişliği eksenlerinde farklı seçenekler sunar; toplam 8 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺5.852 – ₺16.930 aralığında değişir.

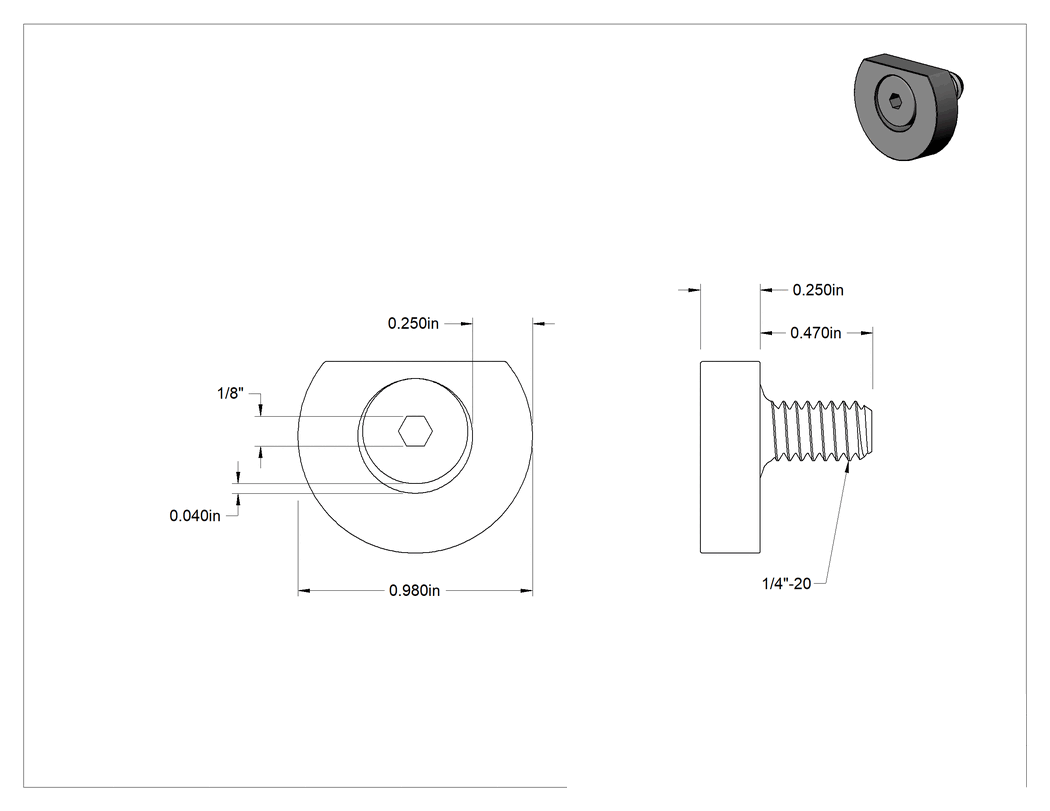

Teknik Çizim

Teknik Çizim

Diş Boyutu

1⁄4"-203⁄8"-161⁄2"-135⁄8"-11

Kafa Genişliği

31⁄32"1 7⁄32"1 15⁄32"1 23⁄32"

Baş Yüksekliği

1⁄4"23⁄64"29⁄64"35⁄64"

Tahrik Boyutu

1⁄8"3⁄16"5⁄16"3⁄8"

Maksimum Kafa Hareketi

0.04"0.05"0.1"

Maksimum İşlenebilir Genişlik

0.25"0.275"0.3"0.35"

Diş Uzunluğu

15⁄32"23⁄32"29⁄32"1 1⁄8"

Maksimum Sıkıştırma Kuvveti

2,000 lbf4,000 lbf6,000 lbf800 lbf

₺5.852 Paket

MZ-153794

Paket

Siparişe Ekle

Özellikler

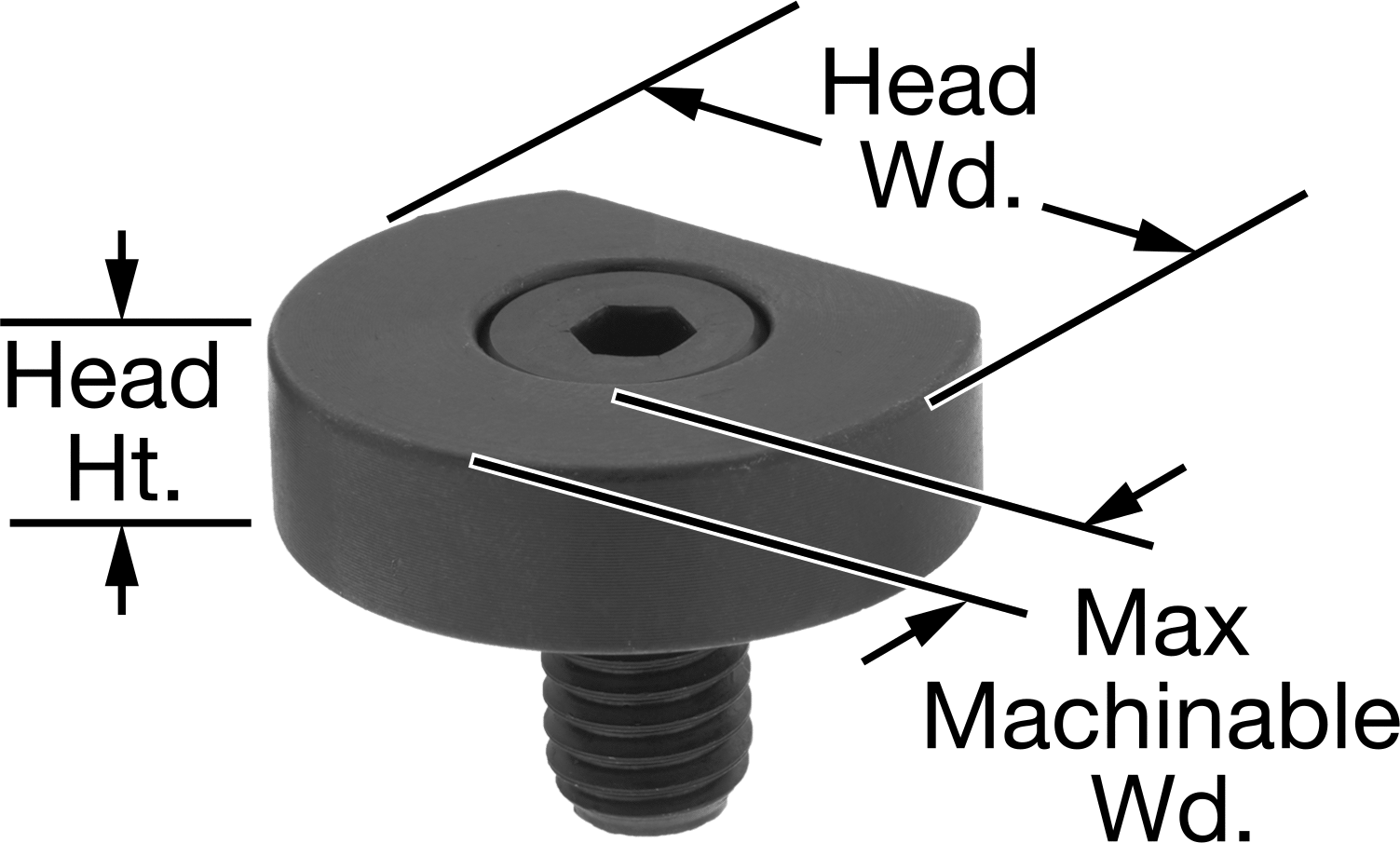

Başlık
Genişlik	31/32"24.6 mm
Yükseklik	1/4"6.35 mm
Maksimum Hareket	0.04"1.02 mm
Malzeme	Çelik
Maksimum Sıkıştırma Kuvveti	800 lbf
Maksimum İşlenebilir Genişlik	0.25"6.35 mm
Dişler
Boyut	1/4"-206.35 mm
Uzunluk	15/32"11.9 mm
Tahrik
Boyut	1/8"3.17 mm
Stil	Altıgen
Vida Malzemesi	Çelik
Kelepçe Tipi	Sabitleme Aparatı
Kelepçeleme Hareketi	Sadece Basmalı
Performans	İşlenebilir
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

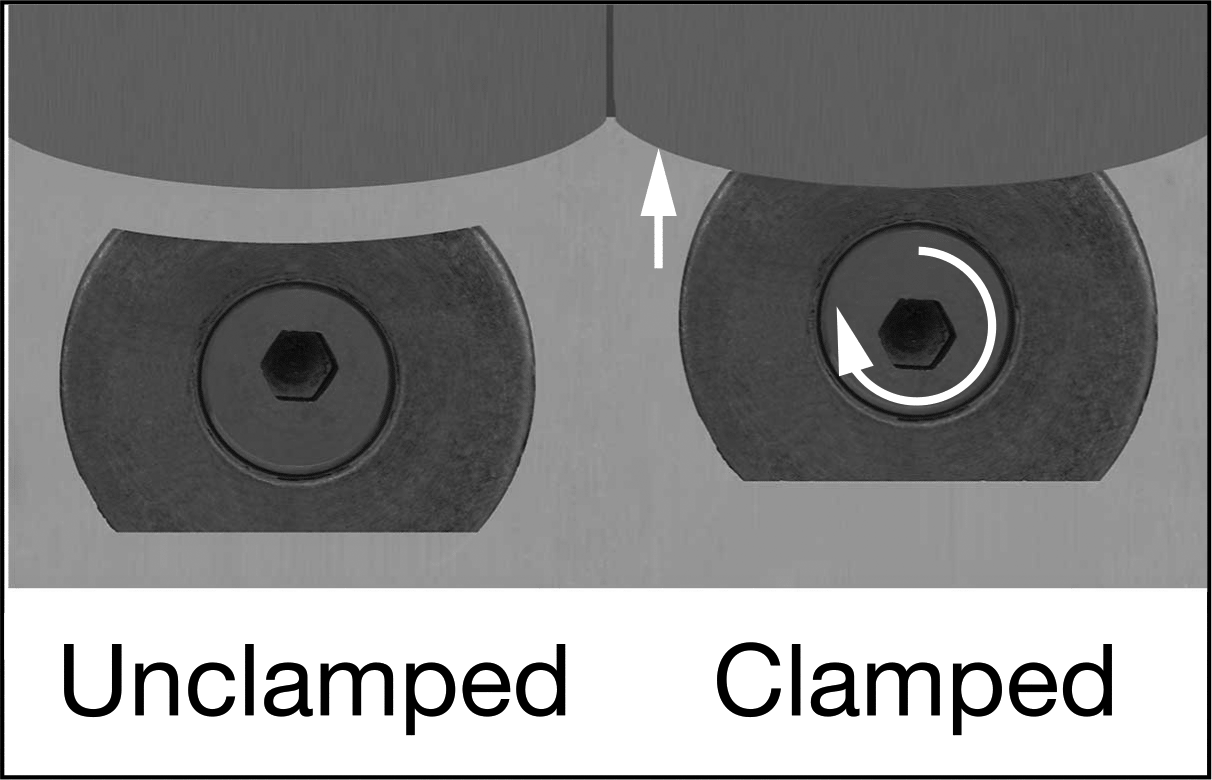

Bu kelepçeleri iş parçanızın konturlarına uyacak şekilde işleyin. Kelepçeyi dişli bir deliğe vidalayın ve hızlı sıkıştırma için merkez vidasını yarım tur çevirin. Minimum temasla güvenli bir şekilde tutunurlar ve iş parçasının daha büyük bir kısmını işleme için serbest bırakırlar.
